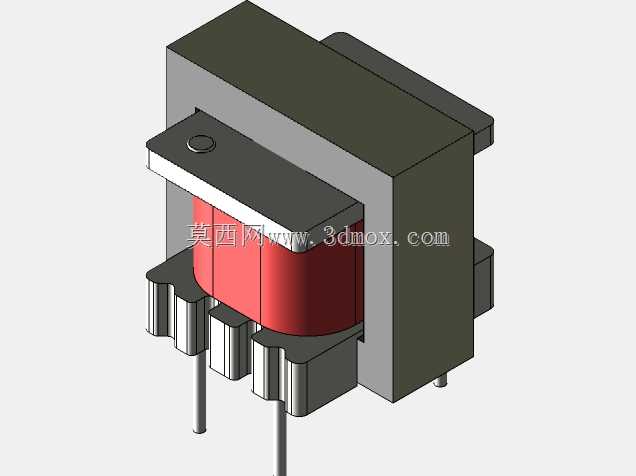

EE14红色插针式音频信号耦合变压器

　　这款EE14规格的音频变压器，核心采用标准EE型铁氧体磁芯结构，绕组部分采用红色绝缘漆包线绕制，外部包裹绝缘封装层，底部设置直插式引脚，适配常规PCB通孔焊接工艺，可直接在电路板上完成固定与电气连接，无需额外设计安装固定结构。在音频放大电路场景中，这类器件主要承担前后级信号耦合、阻抗匹配的作用，本次涉及的规格为1300:8欧姆阻抗比，能够匹配高输出阻抗的晶体管放大级与低阻抗的发声单元，避免信号传输过程中的阻抗失配损耗，保障音频信号在传输过程中的频响完整性，减少低频段信号衰减与高频段信号畸变问题。从结构设计层面看，磁芯采用对插式EE结构，装配时通过外层金属固定夹完成磁芯的夹紧定位，既可以降低磁路气隙带来的电感量偏差，

　　也能在长期使用过程中抵御温度循环带来的磁芯松动风险，绕组与磁芯之间设置绝缘衬层，满足常规电子设备的电气绝缘要求。引脚采用镀锡铜质插针，引脚间距符合小功率信号变压器的通用排布规范，在进行PCB Layout设计时，可直接按照引脚坐标预留焊盘与过孔，插针长度预留了常规波峰焊的吃锡深度，焊接后引脚露出板面的长度可控，不会与周边低矮元件产生干涉。在实际选型应用中，这类器件多用于小功率晶体管音频放大器、小型音频信号处理模块、简易有线通讯终端的音频通路中，相比贴片式音频变压器，直插结构的抗机械振动能力更强，更适合存在一定振动工况的民用电子设备，同时其磁芯窗口利用率经过优化，在EE14的小尺寸规格下实现了要求的电感量与耐压参数，

　　整体外形的长宽高尺寸控制紧凑，不会占用过多PCB板上空间，在进行整机结构堆叠设计时，可将其布置在板边区域，避开高度限制更严格的板中区域，适配小型化音频设备的内部空间布局要求。设计建模过程中，对磁芯的拼接缝隙、绕组的圆弧轮廓、引脚的倒角细节都做了还原，可直接用于电路板装配干涉检查、整机结构虚拟装配验证，也可作为电子元器件库的标准模型调用，辅助设计人员完成整机的三维布局校验，避免实际生产中出现元件与壳体、周边结构的干涉问题。
