通用WLED屏蔽控制板v3.0结构设计

　　这款WLED屏蔽控制模块的结构设计，核心围绕LED灯光控制场景的抗干扰需求展开，在小型化集成的前提下兼顾了安装适配性与功能扩展性。从实际工程应用来看，这类模块常部署在灯光亮化工程、智能氛围灯组、小型设备状态指示系统中，负责输出稳定的WLED控制信号，避免周边电磁环境对信号传输造成干扰，解决长距离灯带控制时出现的信号丢包、频闪、色彩偏移等常见问题。

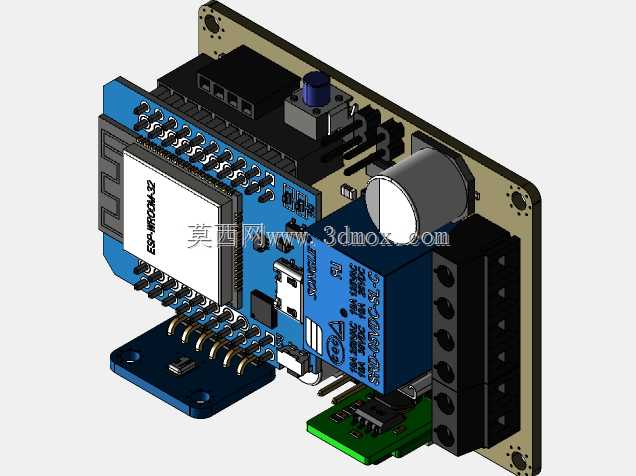

　　设计过程中优先考虑了板载组件的布局合理性，核心控制单元与继电器模块分区域排布，中间预留足够的电气安全间隙，高压驱动部分与低压信号部分做了物理分隔，降低板载元件之间的串扰风险。板载的ESP控制模块采用直插排针连接方式，既方便后期固件烧录与维护更换，也能通过排针的固定结构提升模块抗震性能，适配车载、工业设备旁等存在小幅振动的安装场景。顶部预留的电位器安装位，可直接外接调节旋钮实现现场参数微调，无需额外外接控制组件。

　　模块的安装边界设计充分考虑了通用适配需求，底部预留的两个固定安装孔位，兼容常见的M3螺丝固定规格，可直接安装在标准电气安装导轨的配套支架上，也可通过铜柱固定在设备内部的钣金安装位，安装孔距适配多数小型控制盒的内部安装尺寸。模块整体外形紧凑，横向与纵向尺寸控制在小型继电器模组的通用尺寸范围内，可直接替换同尺寸的普通LED控制模块，无需对原有安装位做二次改造。

　　接口部分采用插拔式接线端子设计，电源输入、信号输出、灯带连接端口均做了清晰的分区排布，接线时无需额外焊接，现场施工可直接压接导线插入端子，降低布线出错概率。板载的电解电容预留位置靠近电源输入端口，可有效滤除电源输入的纹波干扰，配合屏蔽层的结构设计，即使周边存在变频器、开关电源等强电磁干扰源，也能保证WLED控制信号的稳定输出。模块侧面预留的USB接口位置，可直接连接数据线进行固件升级与参数配置，无需拆解模块外壳，后期运维操作十分便捷。

　　从结构强度来看，PCB板采用标准厚度设计，板边预留的固定孔位做了金属包边处理，多次拆装也不会出现孔位开裂问题。板载的接插件均选用贴片加插脚的固定方式，大重量元件比如电解电容、继电器都额外增加了焊盘固定面积，避免运输或振动过程中出现元件脱焊问题。整体结构没有冗余的设计部分，所有板载空间都用于功能组件排布，在有限的尺寸内集成了信号控制、继电器驱动、电源滤波、接口扩展等全部功能，完全满足小型化WLED控制场景的使用需求。
