汽车制动系统卡钳转接适配结构件

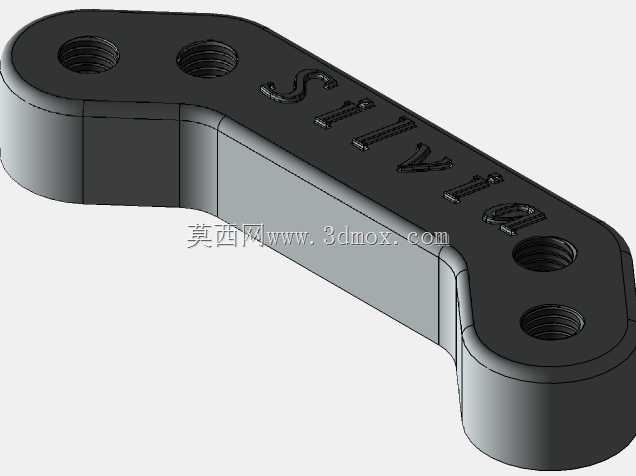

　　该适配转接件主要应用于汽车制动系统改装与维修场景，作为刹车卡钳与羊角、避震安装位之间的衔接构件，解决不同规格卡钳与原厂安装位孔距不匹配的问题，常见于民用车辆制动升级、赛事车辆制动系统定制改装作业中，可实现多型号高性能卡钳的跨规格适配安装，无需对原车安装基座做破坏性切削加工，降低改装作业的施工难度与不可逆改动风险。从结构设计来看，整体采用长条形弯折构型，两端分别设置两组同轴内螺纹安装孔，孔位间距经过严格的安装边界校核，一端对应卡钳本体的安装定位孔，另一端对应车辆转向节上的原厂固定点位，弯折段的高度差经过精准测算，可保证安装后卡钳与刹车盘的中心面完全重合，避免出现偏磨、制动拖滞等问题。零件表面做了凹凸标识刻印，

　　可在装配过程中快速识别安装方向，避免反向装夹导致的制动卡钳位置偏移，棱边全部做了R角过渡处理，既消除加工应力集中隐患，也避免装配过程中锐边划伤施工人员或周边管线。设计阶段优先考虑安装操作的便捷性，整体厚度控制在合理区间，既保证构件自身的结构强度，在制动极限工况下承受卡钳制动力反冲时不发生形变，也不会过度占用轮拱内部空间，避免与轮毂内侧、防尘罩等周边部件发生运动干涉。两端的内螺纹孔采用统一的螺纹规格，适配市面上主流的卡钳固定螺栓强度等级，安装时无需额外准备异型规格紧固件，螺纹深度经过校核，可保证螺栓啮合长度满足制动工况的强度要求，避免螺纹滑牙导致的连接失效。零件的非安装面做了平整化处理，既可以降低加工过程中的铣削工作量，

　　也能在装配时与卡钳、安装基座的贴合面完全贴合，减少装配间隙带来的制动抖动问题。在实际装车验证中，该适配件可兼容多款对向多活塞卡钳的安装需求，适配不同直径的刹车盘安装偏移量，安装后卡钳的滑动销行程处于设计区间内，制动片的磨损轨迹可完全覆盖刹车盘摩擦面，不会出现偏磨、制动片接触面积不足的问题。整体构型没有冗余的结构设计，在保证结构强度的前提下尽可能控制零件自重，不会给车辆悬挂系统增加过多的非簧载质量，兼顾制动性能提升与车辆操控表现的平衡。
