弹出式前照灯环S12安装支架结构

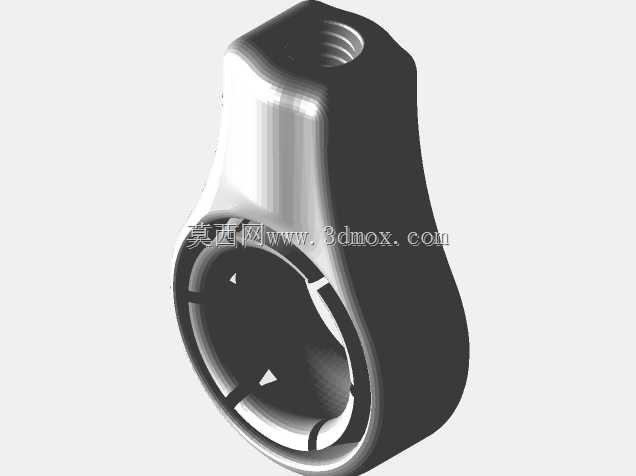

　　这款弹出式前照灯环配套支架，主要适配小型手持照明设备的前照灯组快装需求，在户外作业照明、便携检修照明类设备中应用广泛，核心作用是实现前照灯环的弹出展开与收纳锁定，兼顾设备收纳时的紧凑性与使用时的照射角度支撑。从结构设计来看，支架整体采用异形曲面过渡，上端设置内螺纹连接柱，用于和设备主体的弹出驱动轴配合，通过螺纹旋接保证传动过程中无松脱，螺纹段的长度经过匹配计算，既满足连接强度要求，又不会超出设备内部的安装空腔边界，避免和内部电路板、电池组件产生干涉。下端的环形卡接结构是和灯环配合的核心部位，环体内侧设置三处均匀分布的定位卡爪，卡爪的凸起高度经过公差匹配，既能卡入灯环外圈的定位槽实现周向固定，

　　又不会因为过盈量过大导致灯环安装时出现卡滞，环形结构的内径尺寸和对应灯环的外圈尺寸保持小间隙配合，保证灯环安装后无径向窜动。支架的曲面过渡段做了等壁厚设计，壁厚控制在满足结构强度的最小阈值，在保证弹出、收回过程中抗形变能力的同时，尽可能降低零件自重，减少弹出驱动结构的负载。设计过程中重点考虑了安装边界的适配性，支架外侧的曲面轮廓和设备外壳的弹出仓内壁完全贴合，收回状态下支架和仓壁之间预留0.2mm的活动间隙，避免弹出、收回过程中出现摩擦异响，同时也不会因为间隙过大导致收纳状态下支架出现晃动。卡爪部位做了微小的倒角导向处理，灯环装配时可以顺着倒角滑入卡接位，降低装配难度，不需要额外的辅助工装即可完成灯环和支架的组装。

　　支架上端的螺纹孔深度和驱动轴的旋入长度做了匹配设计，旋接到位后端面刚好贴合驱动轴的定位台阶，保证轴向位置精度，避免弹出过程中支架出现轴向窜动影响灯环的到位精度。在实际使用场景中，当设备触发弹出开关时，驱动轴带动支架沿弹出仓导轨滑出，到位后支架的定位台阶和仓体的限位结构抵接，此时灯环处于工作位置，接通电源即可实现照明；收纳时按压灯环，支架带动灯环收回仓内，锁定结构卡入支架的定位槽完成固定，整个运动过程中支架的曲面结构不会和仓内其他部件产生运动干涉，运动行程经过精准核算，保证弹出后灯环的照射角度符合设备的光学设计要求。
