S13设备顶部散热配套衬套结构设计

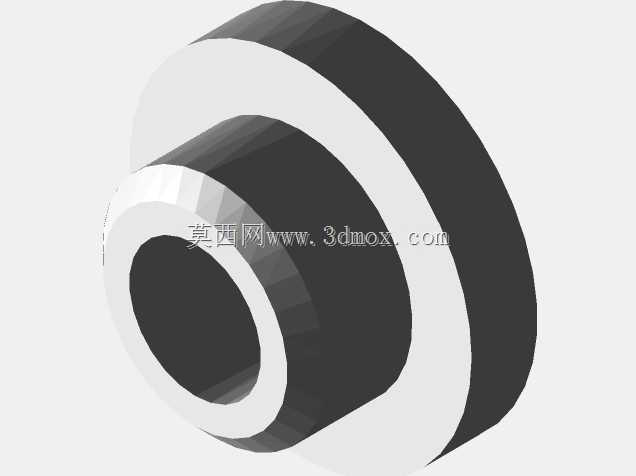

　　该衬套属于通讯终端设备散热系统的配套定位零件，主要应用于S13系列手持通讯终端的顶部散热模组装配环节，承担散热鳍片组与机身壳体之间的定位、隔振以及间隙补偿作用。在手持通讯设备的紧凑内部空间中，顶部区域往往集成射频天线、散热均热层与机身中框的连接点位，普通的平面垫片无法同时满足径向定位与轴向间隙控制的需求，该台阶式衬套的结构设计正是针对这一装配痛点开发。从结构形态来看，零件采用同轴双台阶的回转体设计，大直径法兰端面与散热模组的安装基面贴合，小直径轴段插入散热鳍片的预留安装孔内，中心通孔用于穿过固定螺丝或者定位销，这种设计可以在不额外增加装配空间的前提下，同时实现径向的限位防窜与轴向的支撑隔振，避免散热模组在设备受冲击、跌落时出现移位，

　　导致散热接触间隙变大、导热效率下降的问题。设计过程中，首先需要匹配对应S13机型顶部散热模组的安装孔位公差，衬套小直径段的外径与安装孔采用间隙配合，装配时可以顺畅插入，同时配合公差控制在0.05mm以内，避免装配后出现径向晃动；大直径法兰的厚度需要严格匹配散热模组与机身壳体之间的设计间隙，既不能过厚导致壳体装配后出现挤压应力，造成散热片变形，也不能过薄导致压紧力不足，出现散热模组松动的问题。中心通孔的直径需要适配对应规格的固定螺丝，预留足够的穿丝间隙，同时避免孔位过大导致衬套在螺丝锁紧时出现偏斜。衬套的材质选型通常会兼顾导热性与绝缘性，既可以将散热模组的局部热量通过衬套传导至机身壳体辅助散热，也能避免金属衬套造成内部电路的短路风险，

　　台阶过渡处采用小圆角处理，避免应力集中导致衬套在受挤压时出现开裂，同时去除锐边毛刺，防止装配时刮伤散热鳍片的防腐涂层或者机身内部的柔性线路板。在实际装配场景中，该衬套不需要额外的粘接或者焊接固定，依靠自身的台阶结构卡入安装位即可完成预定位，后续锁紧固定螺丝时，衬套的法兰端面会被均匀压紧，不会随螺丝转动出现跟转问题，大幅提升产线装配的效率，同时在设备后期维护拆解时，衬套也可以完整取出重复使用，降低售后维修的物料成本。针对手持设备的使用环境，衬套的耐温范围需要覆盖设备满负载运行时的散热区域最高温度，同时具备一定的抗老化性能，避免长期使用后出现材质脆化、尺寸收缩的问题，保证整个散热系统的结构稳定性在设备全生命周期内维持在设计要求范围内。
