车载HVAC系统多孔安装固定支架结构

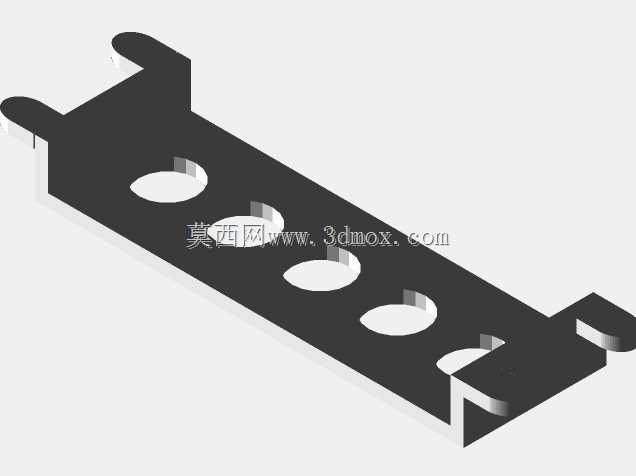

　　这款钣金支架主要应用在乘用车型的HVAC总成装配环节，属于空调箱体与车身钣金之间的连接承载部件，日常装车后需要承担空调箱体侧边的定位与载荷传递作用，避免车辆行驶过程中空调箱体出现晃动、位移，同时抵消空调运行时产生的小幅振动，防止连接部位出现异响或者应力疲劳开裂。从结构设计来看，整体采用长条式钣金折弯成型，两端的折边带定位卡舌结构，安装时可以先通过卡舌卡入车身钣金的预开孔完成预定位，不需要额外扶持就能对准安装孔位，能够有效提升总装车间的装配效率，减少装配对位的辅助时间。支架本体上均匀排布的五个圆形通孔，并非单一的减重设计，其中三个孔位对应HVAC箱体侧边的安装螺柱，穿过螺柱后通过螺母锁紧即可完成空调箱体与支架的刚性连接，

　　剩余两个孔位则是走线让位孔，供HVAC系统的温度传感器线束、风门执行器线束穿过，避免线束被钣金边缘割破，同时规整线束走向，减少线束与周边部件的干涉风险。设计过程中充分考虑了安装边界的限制，支架的整体宽度控制在较窄的尺寸范围内，刚好适配仪表台内部HVAC总成与车身纵梁之间的狭窄安装空间，不会和周边的仪表台横梁、线束总成、蒸发箱管路产生空间干涉。两端的折弯高度经过精准匹配，刚好补偿车身钣金与HVAC箱体之间的安装间隙，不需要额外增加调整垫片就能保证装配后空调箱体的位置精度，确保空调风门的运行行程不受额外应力影响。折弯部位均做了小圆弧过渡处理，避免冲压成型过程中出现应力集中导致的折弯开裂，同时所有外露的钣金边缘都做了压毛边处理，

　　防止装配过程中划伤操作人员，也避免长期使用后边缘割破周边的橡塑部件。支架的厚度选型兼顾了强度与轻量化要求，在满足整车振动耐久测试要求的前提下，尽可能降低零件自重，同时冲压成型的工艺性较好，不需要复杂的冲压工序就能完成生产，零件的成型一致性容易控制，适合批量装车使用。实际装车验证过程中，该支架能够覆盖高低温交变环境下的使用要求，不会因为环境温度变化出现连接松动，同时可以承受车辆颠簸路面行驶时的冲击载荷，保证HVAC系统在全生命周期内的固定可靠性。
