通用滑阀与配套连杆组合结构设计

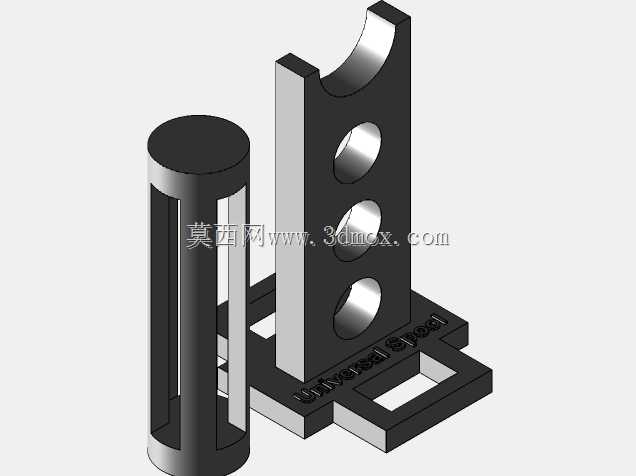

　　这套滑阀与连杆组合结构，主要面向流体管路的通断调节、工位切换场景使用，在小型气动回路、低压流体输送系统、实验台管路搭建中都能适配，可作为流体控制回路里的核心执行构件，配合手动驱动或者小型推杆就能完成通路切换动作，不需要额外加装复杂的传动附件。从结构设计逻辑来看，滑阀主体采用立式圆柱腔体结构，腔体侧壁开设通流槽，配合内置的阀芯做轴向滑动就能实现不同通路的开合，腔体外侧的立式支撑板做了三个等距的减重通孔，既降低了构件整体重量，也能在安装时作为定位孔使用，适配不同间距的安装支架。底部的安装基座做了镂空的方槽结构，一方面是减少3D打印或者机加工时的材料消耗，另一方面方槽可以直接卡入配套的安装导轨，不需要额外打孔就能完成快速固定，

　　基座表面预留的标识位可以直接刻印通路编号，方便现场管路调试时快速识别接口。配套的连杆构件主要用来传递驱动动作，杆身做了等截面的平直设计，两端的连接位分别适配滑阀阀芯的驱动端和外部操作件，杆长设计为5.50英寸，当两套滑阀组件并排安装时，连杆支架之间的预留间隙为4英寸，这个尺寸边界刚好适配常规小型阀组的安装间距，不会出现运动干涉，也不会因为跨距过大导致连杆传动时出现挠曲变形。在实际使用场景中，这套结构可以直接用在小型流体实验装置的管路控制上，也能作为教学演示模型展示滑阀的工作原理，支撑板上的弧形槽刚好可以和圆柱腔体的外壁贴合，装配时不需要额外做定位治具，直接靠形面配合就能保证同轴度，减少装配时的调整工作量。

　　滑阀的通流槽做了圆弧过渡处理，流体经过时不会产生明显的紊流，低压工况下的压力损失可以控制在合理范围内，连杆和阀芯的连接位采用插拔式结构，日常维护拆卸时不需要拧动紧固件，直接就能拔出连杆完成阀芯的清理或者更换。整个结构的壁厚设计均匀，不管是采用3D打印制作原型件，还是采用尼龙、铝合金材料做机加工成品，都不会出现壁厚突变导致的应力集中问题，安装基座的底面做了平面度处理，贴装在安装面板上时不会出现缝隙，不需要额外加装密封垫片就能满足低压工况的固定要求。
