线轴灯丝支撑放置架结构设计

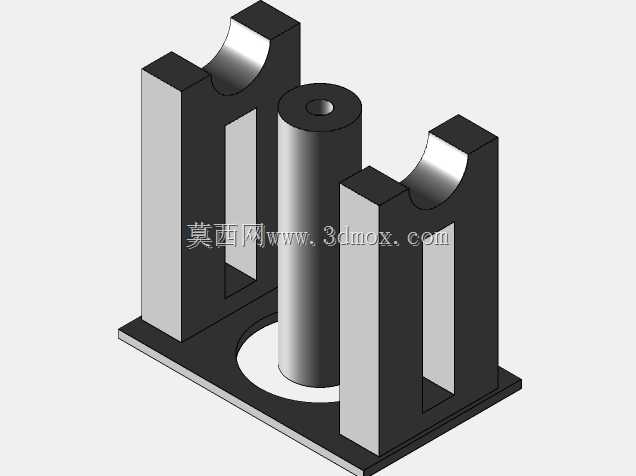

该支撑结构主要面向熔融沉积型3D打印设备的耗材供给场景使用，用于承托成卷的打印线材线轴，解决打印过程中线轴随意放置导致的线材拉扯、缠绕、送料阻力不均问题，保障送料路径的顺畅稳定。整体采用一体化成型结构设计，无需额外装配拼接，可直接通过增材制造方式一次加工完成，省去了传统金属支架切割、焊接、打磨的多工序加工流程，加工完成后即可直接投入使用。结构底部为整板式安装基座，基座上预留圆形定位沉槽，用于匹配线轴中心的安装定位，中间设置竖向圆柱定位轴，线轴可套入该定位轴实现周向自由转动，送料过程中线轴可随线材牵引灵活转动，不会出现卡滞、拉扯导致的线材形变或送料断料问题。基座两侧对称设置两组带弧形承托槽的竖向支撑立板，弧形槽的弧度与常规线轴的外圈弧度匹配，可在定位轴承托的基础上，从线轴两侧提供辅助支撑，避免大重量线轴长时间放置导致的定位轴弯曲变形，同时立板上开设矩形减重镂空槽，在不损失结构支撑强度的前提下，大幅降低结构整体重量，减少打印过程的材料消耗。两侧支撑立板的弧形承托槽间距经过适配设计，可容纳对应直径规格的线轴，线轴与立板之间预留合理转动间隙，不会出现转动过程中的摩擦卡顿问题。结构整体的外形尺寸适配桌面级3D打印设备的旁侧安装空间，可直接放置在打印机侧边的工作台面使用，无需额外打孔固定，基座底面为整面平面结构，放置后接触面积充足，不会因线轴转动的牵引力出现移位、侧翻问题。设计过程中针对增材制造的工艺特性做了适配优化，所有竖向结构均无大角度悬挑结构，打印过程中无需添加额外支撑结构，即可顺利完成成型，同时结构的壁厚设置兼顾了结构强度与打印效率，采用常规填充率即可满足1kg重量线轴的承托需求，即使降低填充比例，两侧立板与底部基座的加强结构也能提供足够的结构刚性，不会出现承托变形问题。该支撑结构除了用于3D打印耗材线轴的承托外，也可适配同规格的其他卷状线材、带状物料的承托放置，在小型线材加工、电子线束组装等场景也可灵活使用，结构的弧形承托槽与中心定位轴的组合设计，可适配多种中心孔径、外圈直径的卷状物料，通用性较强。
