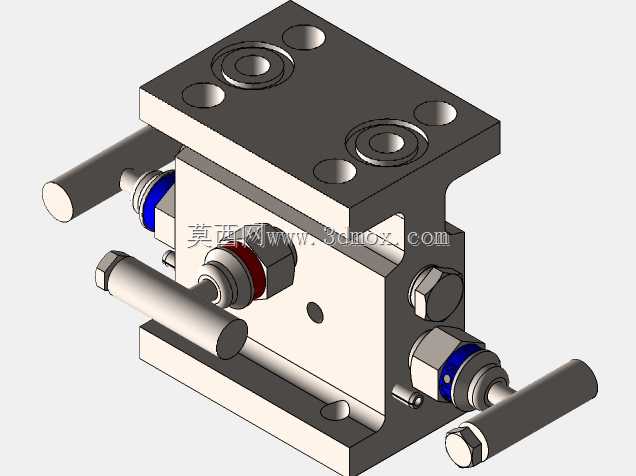

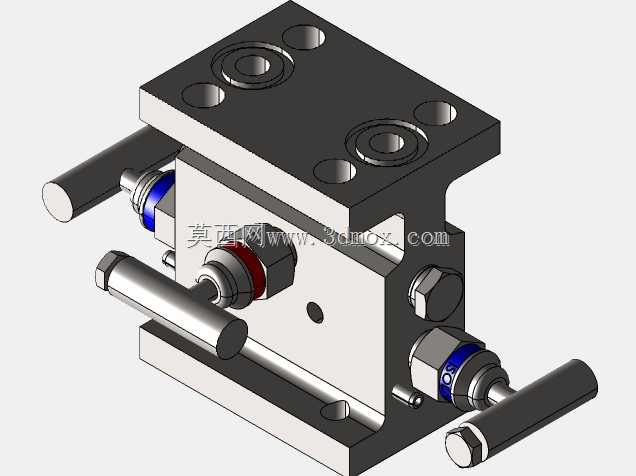

H型直接安装三阀法兰差压歧管结构

　　这款H型三阀法兰歧管主要配套差压类检测仪表使用，常见于石油化工、电力冶金领域的压力、压差检测回路中，承担着引压通路切换、零点校准、排污泄压的核心作用，是差压变送器安装环节不可或缺的配套组件。从结构设计来看，整体采用一体化块状本体加工，摒弃了传统分体式管件拼接的结构，大幅减少了外泄漏点，适配10000psig等级的高压工况，接口规格匹配1/2英寸引压管路，可直接与对应法兰规格的差压仪表进行对接安装。设计阶段优先考虑了现场安装的操作便利性，三个阀杆的操作手柄均朝向外侧排布，操作人员无需探入设备夹缝即可完成阀门启闭操作，手柄的操作力矩经过匹配设计，在高压工况下也可单手完成切换动作，无需额外加装加长力臂。本体上的安装孔位采用对称排布设计，

　　既可以通过法兰面直接与仪表端对接，也可通过底部的安装孔固定在支架或者工艺管道旁的安装座上，安装边界预留了足够的扳手操作空间，现场装配时不会出现工具与周边构件干涉的问题。流道设计采用等径钻孔加工，内部流道无突变截面，可减少引压过程中的流体滞流，避免介质残留导致的测量误差，阀座密封采用硬密封加软密封复合结构，在高压差工况下也能保证零泄漏，同时耐受常规工业介质的腐蚀。本体侧面预留了排气、排污接口位置，现场调试时可直接外接管路完成排气排污作业，无需额外拆卸管件。整体外形紧凑，相比传统分散安装的三个独立阀门，占用的安装空间缩减60%以上，重量也大幅降低，适合在空间紧凑的仪表架、设备旁装配套使用。建模过程中严格遵循实际加工的尺寸公差要求，所有配合面的尺寸、阀杆的行程、密封件的安装槽位都按照实际加工工艺还原，可直接用于安装布局模拟、干涉检查，也可作为同类产品设计的参考原型，帮助结构设计人员快速完成仪表配套阀组的选型匹配与布局设计。
