柱面钻孔作业专用后钻机结构设计

　　在小型构件现场加工作业场景里，圆柱类工件的径向钻孔一直是容易出现定位偏差的工序，常规手持电钻作业时，很难保证钻头进给方向与柱面径向完全重合，容易出现孔位偏斜、孔径失圆、孔深超差等问题，尤其是在现场没有台钻、钻模固定工装的零散作业场景下，这类问题的出现概率会进一步提升。这款后钻机的结构设计，正是针对这类零散柱面钻孔作业的痛点展开，整体采用方块式集成主体结构，没有冗余的外伸部件，方便在狭窄的作业空间内放置与操作。

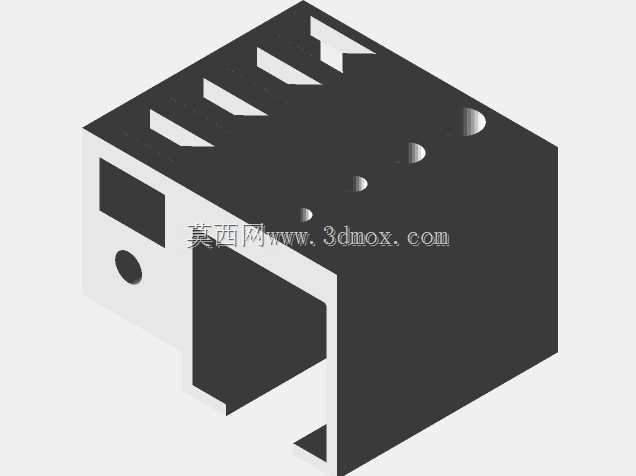

　　从结构布局来看，设备主体的定位基准面做了适配柱面的贴合设计，作业时可以直接将设备卡在待加工的柱子表面，依靠主体上的定位卡槽实现与柱面的径向对齐，不需要额外拉水平线或者用角尺反复校准，单次装夹的定位时间相比传统手持作业能缩短六成以上。设备上集成的卷尺挂载位与铅笔架，是区别于常规钻孔工装的核心设计点：卷尺挂载位设置在主体的进给导向侧，拉出的卷尺尺带可以顺着柱面的圆周方向或者轴向贴合，直接读取孔位的轴向距离与圆周分度位置，不需要额外安排人员辅助测量；铅笔架采用弹性卡扣结构，可以固定常规规格的工程铅笔，在确定孔位后可以直接划出钻孔中心的十字定位线，避免测量后移动工具导致的位置偏差，整个测量、划线、定位的流程都可以在设备单次装夹后完成，不需要反复拆卸调整。

　　进给导向结构采用内嵌式的直线导槽，钻头的进给方向完全与柱面径向垂直，导槽的配合间隙控制在0.02mm以内，能有效避免手持钻孔时的钻头晃动问题，针对不同直径的钻头，导槽入口处做了阶梯式的让位设计，可以适配3mm到12mm直径的常用麻花钻作业，不需要额外更换导套。设备的外形采用紧凑的立方块设计，整体外轮廓没有尖锐的外凸棱角，在现场搬运或者手持作业时不容易剐蹭操作人员，安装边界上，设备的底部定位面宽度适配直径20mm到80mm的圆柱工件，当工件直径超出这个范围时，可以通过在定位面加装适配垫块的方式扩展适用范围，不需要改动主体结构。

　　在实际作业流程中，操作人员只需要先将设备卡在待加工柱子的大致位置，拉出卷尺确定孔位的轴向尺寸，转动设备调整圆周方向的分度位置，用铅笔架上的铅笔划出定位十字，随后将钻头装入导向槽即可开始钻孔作业，整个过程不需要搭配其他复杂的辅助工具，非常适合水电安装、小型构件现场维修、家装施工等场景下的柱面钻孔作业。结构设计上，主体采用一体化的框架结构，受力部位做了加厚处理，钻孔时产生的轴向进给力可以均匀分散到整个主体框架上，不会出现局部应力集中导致的结构变形，设备侧面设置的排屑缺口，可以让钻孔产生的金属切屑或者木屑顺着缺口排出，不会堆积在导向槽内影响钻头的进给顺畅度。考虑到现场作业的复杂工况，设备的所有活动部件都做了防尘处理，导槽表面做了硬化耐磨层，长期使用后也不会因为磨损导致导向精度下降，铅笔架与卷尺挂载位都采用快拆结构，当不需要使用测量功能时，可以快速拆卸下来，减轻设备的整体重量，方便长时间手持作业。
