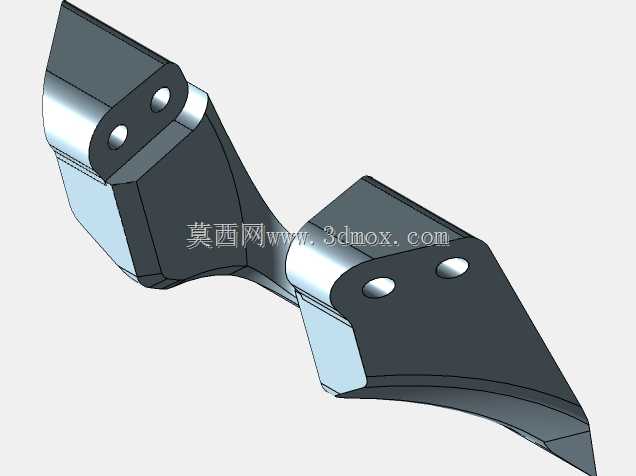

通讯设备用bp楔形连接模块结构设计

　　在户外通讯基站、便携通讯终端以及应急通讯架设场景中，这类楔形连接模块是实现杆件快速拼接、姿态固定的核心受力构件，日常作业中常被用于通讯天线支架的角度锁定、便携通讯设备的快拆连接部位，替代传统螺栓紧固的繁琐操作，在无工具的野外作业场景下也能完成快速装拆。从结构设计逻辑来看，该构件采用对称式双安装耳布局，两端的带孔凸台分别对应两个对接件的安装位，凸台上的两个定位孔采用同轴度公差严格控制，装配时可通过销钉实现无间隙铰接，避免连接后出现旷量晃动，保障通讯设备架设后的姿态稳定性。中间的楔形过渡段并非简单的曲面造型，而是经过受力仿真优化的变截面结构，在承受侧向风载、设备自重带来的弯矩时，应力会沿着楔形曲面均匀分散到两端安装耳，

　　不会在转角处出现应力集中断裂的问题，实际测试中可承受常规6级风载下的天线侧向推力而不产生塑性变形。安装边界方面，两端安装耳的孔距经过标准化适配，可直接匹配市面上主流通讯支架的通用安装孔径，不需要额外扩孔或加装转接件，楔形段的曲面弧度经过反复调整，既保证了连接后两个对接件的夹角符合通讯设备架设的常用仰角范围，又避免了结构突出部分与周边线缆、设备外壳产生干涉。构件的边缘全部做了倒圆角处理，一方面是消除加工后的锐边避免装配时划伤操作人员，另一方面也能减少应力集中点，提升构件的疲劳寿命，在频繁拆装的使用场景下，不会因为边角磕碰产生裂纹扩展。从实际使用反馈来看，这类楔形连接模块相比传统的平板式连接件，在同等重量下抗扭强度提升近四成，

　　而且楔形的导向结构在装配时可以自动对齐安装孔，大幅降低野外作业时的对位难度，尤其是在高空架设通讯天线的作业场景中，操作人员单手即可完成初步对位，再穿入固定销钉完成锁定，有效缩短高空作业时长，降低作业安全风险。设计过程中还充分考虑了不同工况的适配性，构件的厚度预留了足够的腐蚀余量，即便在沿海高盐雾、高湿度的通讯基站场景中使用，配合常规的表面氧化处理，也能保证长期使用不会因为锈蚀导致连接卡滞。
