带3D打印夹具的Extech测力数据记录装置

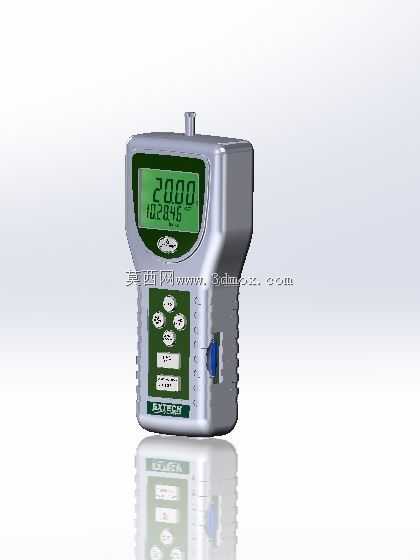

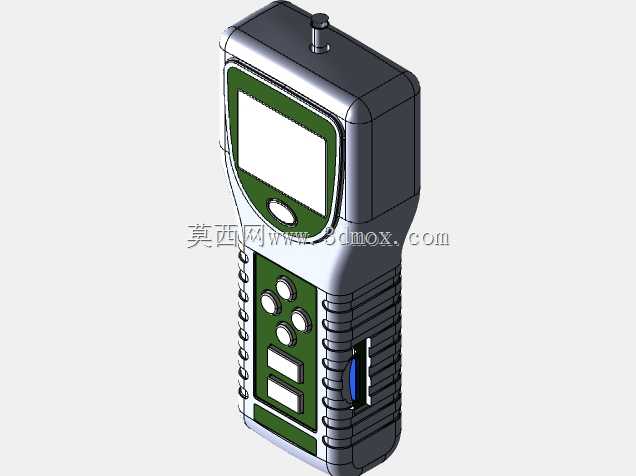

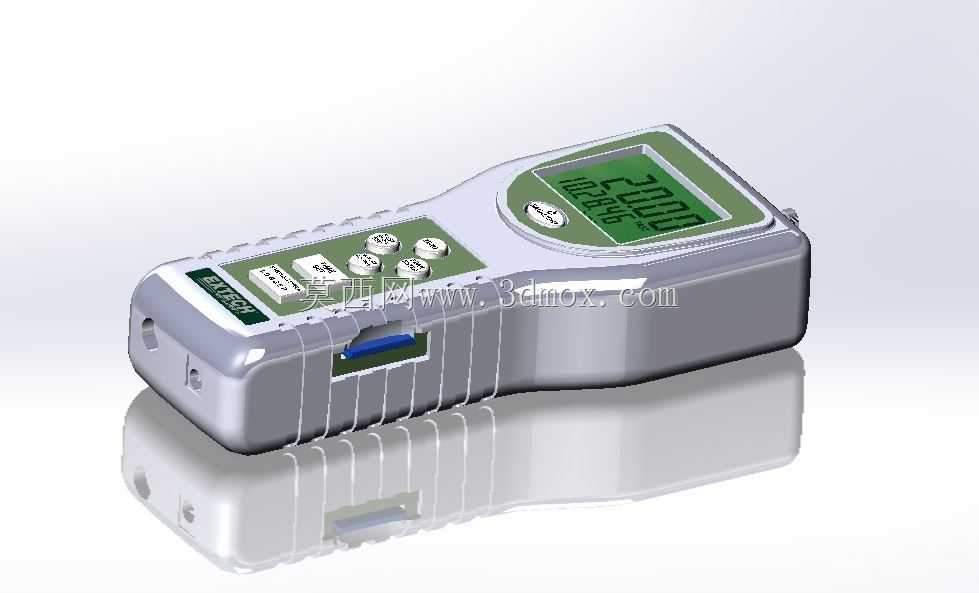

　　在实验室力学性能检测、小型零部件力学验证、装配工位力值管控场景中，手持测力设备的固定稳定性直接影响检测数据的可复现性，这款带配套3D打印夹具的Extech测力/数据记录装置，正是针对这类场景的实际使用需求完成的结构设计。从实际使用逻辑出发，设备本体采用手持便携的一体化壳体结构，壳体边缘做了圆弧过渡处理，既避免手持操作时的硌手感，也能减少工位磕碰带来的壳体损伤，正面操作区域将功能按键与显示区域做了分区布局，显示区域做了略微抬升的倾角设计，操作人员在手持或者固定安装状态下，都能以舒适的视角读取实时力值数据，按键采用凸起的橡胶材质，单键尺寸适配指尖按压范围，操作时的触感反馈清晰，能减少戴薄劳保手套操作时的误触概率。

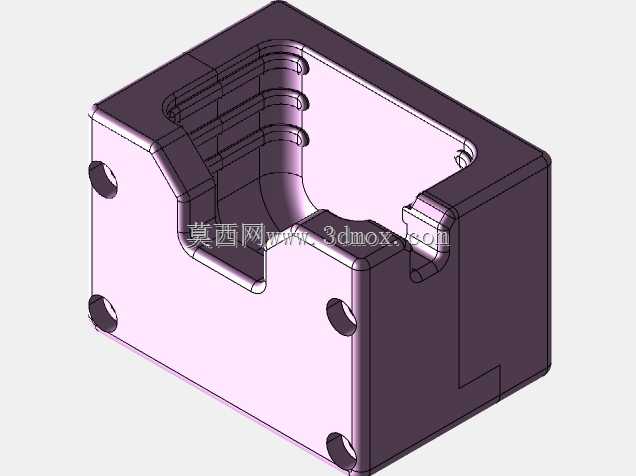

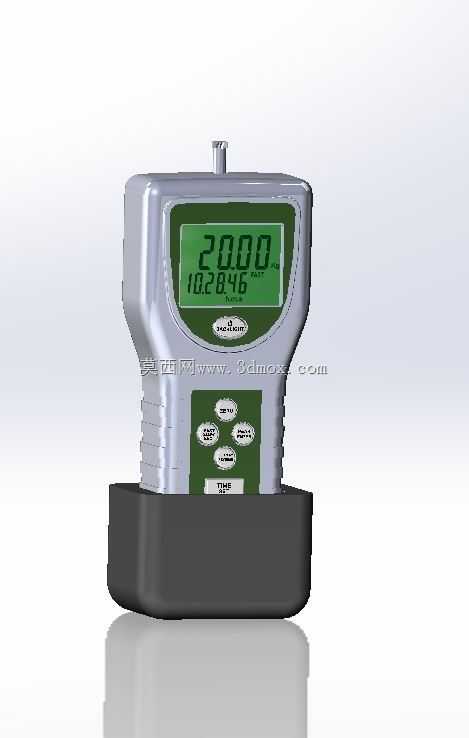

　　配套的3D打印夹具完全贴合设备壳体的曲面轮廓，安装时不需要额外对设备本体做打孔、粘接等破坏性改造，夹具上预留了标准的安装孔位，可直接固定在实验室光学平台、专用检测工作台或者流水线旁的检测工位支架上，安装边界适配常规的M6螺栓固定孔距，不需要额外加工转接板就能完成装夹，装夹后设备不会出现横向、纵向的窜动，能保证力值检测时的受力轴线与传感器轴线重合，避免附加弯矩带来的测量误差。设备本身集成了数据记录功能，不需要额外外接数据采集模块就能存储检测过程中的力值变化数据，适合做材料拉压力测试、按键按压力检测、线束端子压接力抽检这类需要留存检测数据的场景，壳体侧面预留了数据传输接口的位置，接口处做了内凹设计，能避免插接线缆时接口受力损坏，

　　同时减少日常使用中灰尘、飞溅的实验试剂对接口的侵蚀。在结构建模过程中，所有壳体的分型面、按键的配合间隙、电池仓的卡扣结构都按照实际量产的手持检测设备公差做了还原，夹具的壁厚、加强筋位置也参考了FDM3D打印的工艺特性做了优化，打印时不需要添加过多支撑就能完成制作，装夹后的受力点均匀分布在设备壳体的加强筋位置，不会因为装夹力过大导致壳体变形，挤压内部的传感器与电路板。
