带螺旋传动结构的手动冲压作业装置

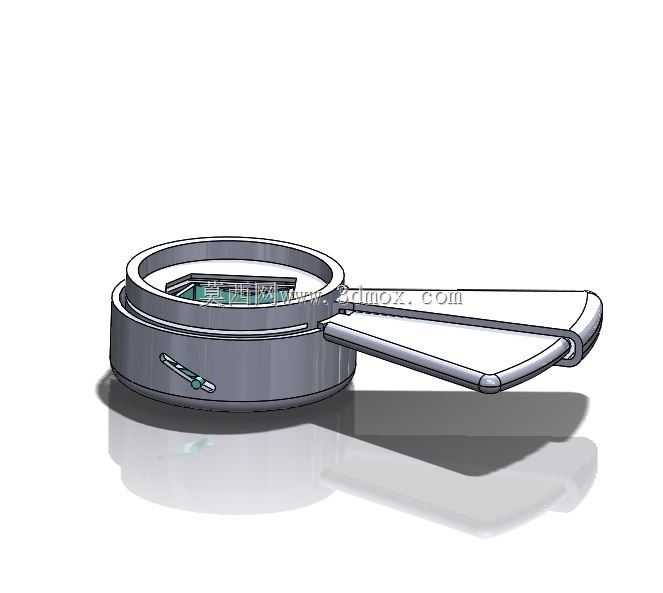

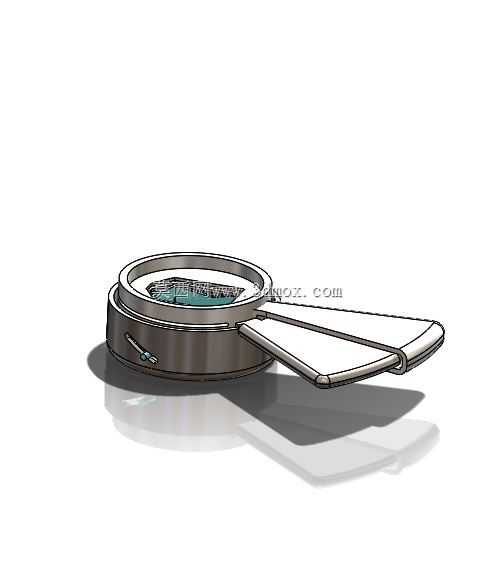

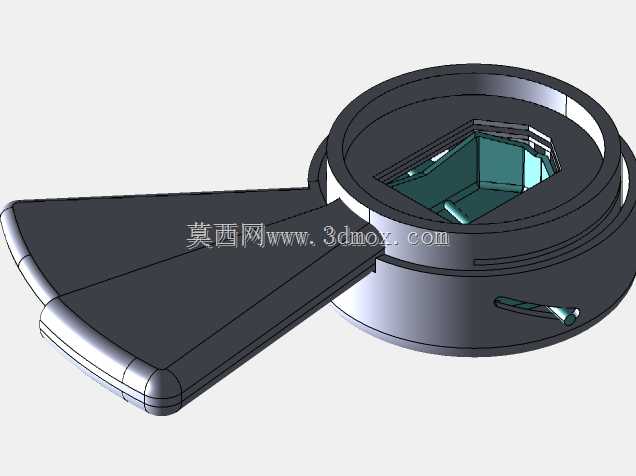

　　这款手动冲压装置采用螺旋副作为核心传动结构，在小批量五金件加工、维修现场临时压装、教学实训场景中有着很高的适配性，不需要外接气源或电源，单人即可操作，适合没有动力供给的野外维修、零散加工点位使用。区别于杠杆式手动冲床，螺旋传动的结构可以把输入的手轮转动力矩通过螺纹升角转化为轴向的冲压力，输出力更稳定，行程控制精度更高，不会出现杠杆结构到下死点时力值突降的问题，冲头下行过程中可以保持持续的压力输出，适合薄铜片、铝片的冲裁，小直径销钉的压装，以及塑胶件的铆接作业。设计时将整体结构做了集成化处理，底座与传动套筒采用一体化的圆柱式布局，重心落在底座中心位置，操作时不会出现侧翻风险，整体安装边界控制在直径120mm、高度160mm的范围内，

　　不需要额外做地脚固定，直接放置在工作台面上即可使用，工作台面的接触面积足够大，冲压时的反作用力可以均匀分散到台面上，不会出现局部应力集中压坏工作台的问题。冲头部分采用快换式结构设计，可以根据不同的作业需求更换平冲头、尖冲头、成型冲头，锁紧结构依靠螺旋副自身的自锁特性，不需要额外的锁止销，更换冲头时只需要反向转动手轮将冲头座退到最高位置，直接插拔冲头即可完成更换，作业切换效率很高。传动螺杆采用梯形螺纹设计，螺纹升角小于当量摩擦角，具备可靠的自锁性能，冲头停在任意行程位置都不会自行下滑，避免了误操作带来的安全风险，手轮部分做了三辐条的折弯结构，握持时的力臂长度足够，操作人员只需要施加很小的握力就可以输出足够的冲压力，

　　长时间操作也不容易产生疲劳。套筒内壁做了导向槽设计，冲头座上的导向键嵌入槽内，冲头下行过程中不会出现周向转动，保证冲压位置的精度，冲裁作业时的位置偏差可以控制在0.1mm以内，满足小零件的加工精度要求。底座的冲压位置预留了落料孔，冲裁产生的废料可以直接从孔中落下，不会堆积在底座表面影响后续作业，日常维护只需要定期在螺纹副表面涂抹润滑脂，就可以保证传动顺畅，没有复杂的维护需求，整体结构没有易损的精密零件，使用寿命远高于同规格的杠杆式手动冲压装置。
