红发3英寸入口燃料干式快速接头

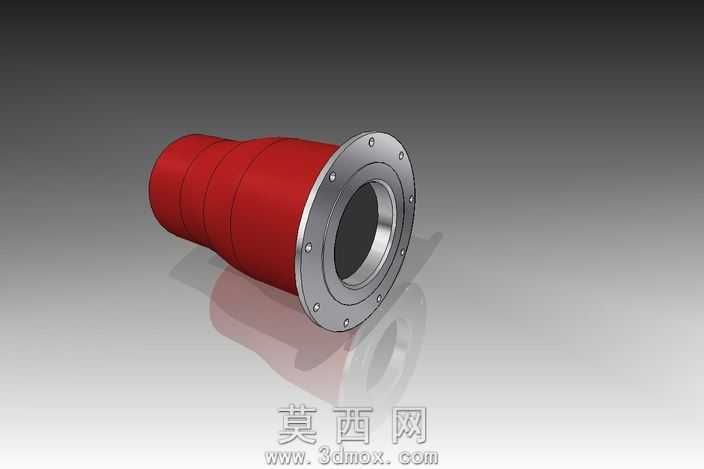

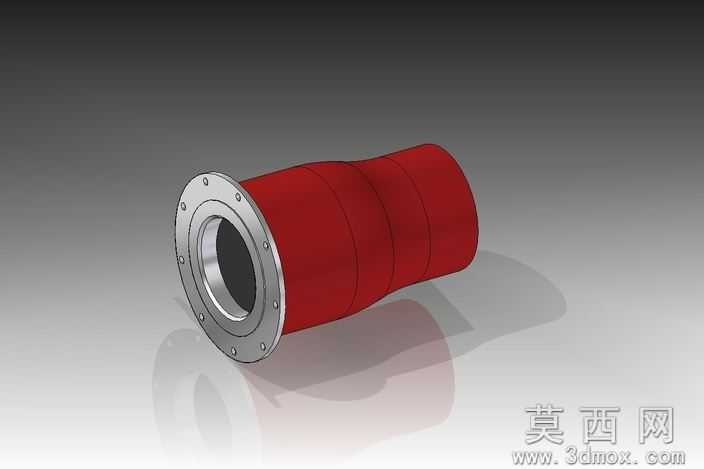

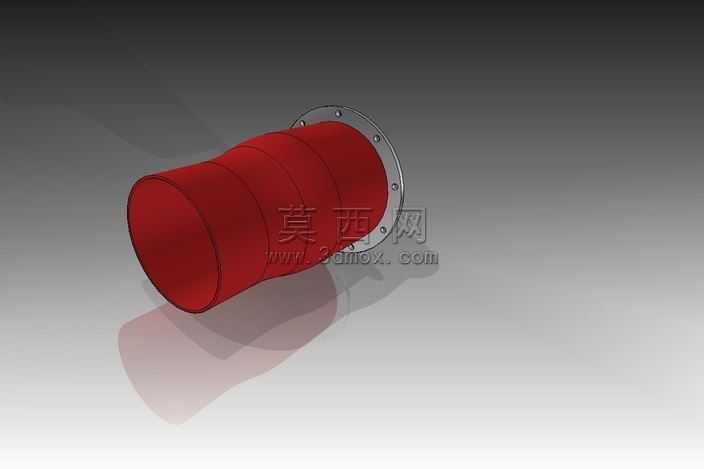

本作品为赛车供油系统配套的3英寸入口燃料干式快速接头三维模型，建模过程严格遵循工业管路接头的设计规范，以SolidWorks为核心建模工具完成全参数化结构搭建，同时输出STEP、IGES通用格式文件，可适配多数主流三维设计软件的编辑与装配需求。模型整体采用异径直通式结构设计，一端为标准带螺栓孔的圆形法兰连接端，法兰端面做了精准的密封面结构处理，均匀分布的螺栓孔完全匹配对应管径的法兰安装标准，可实现与供油管路法兰端的无偏差对位装配；接头主体为平滑过渡的异径锥筒结构，从法兰端向对接端逐步收束，过渡曲面做了连续曲率处理，无生硬折角，既能够优化燃料流经时的流体动力学性能，减少管路内部的流阻与紊流产生，也能让整体外观线条流畅协调。建模阶段对各部件的装配公差做了合理预留，法兰厚度、筒身壁厚、密封槽深度等关键尺寸均参考实际工业产品的加工标准设定，各结构特征的倒角、圆角细节完整还原，不存在特征缺失或几何破面问题。材质与渲染环节，接头法兰端采用金属材质表现，通过调整金属粗糙度、反射率参数还原不锈钢法兰的哑光金属质感，清晰呈现金属机加工后的表面纹理；筒身主体采用红色耐磨防护涂层材质，模拟工业接头外层的防护包覆层效果，通过调整材质的漫反射、高光参数还原涂层的半哑光质感，同时在渲染场景中搭建了柔和的渐变背景与软阴影效果，通过光影层次突出接头的结构轮廓与材质差异，让模型展示效果清晰直观。该干式接头的核心设计思路是满足赛车燃料加注与管路连接的快速断开、密封防漏需求，建模时完整还原了drybreak接头的内部对接结构逻辑，可用于赛车供油系统的装配干涉检查、管路布局模拟，也可作为相关工业快速接头设计的参考原型，模型结构严谨，细节完整，能够满足工程演示、装配模拟、方案展示等多场景的使用需求。
