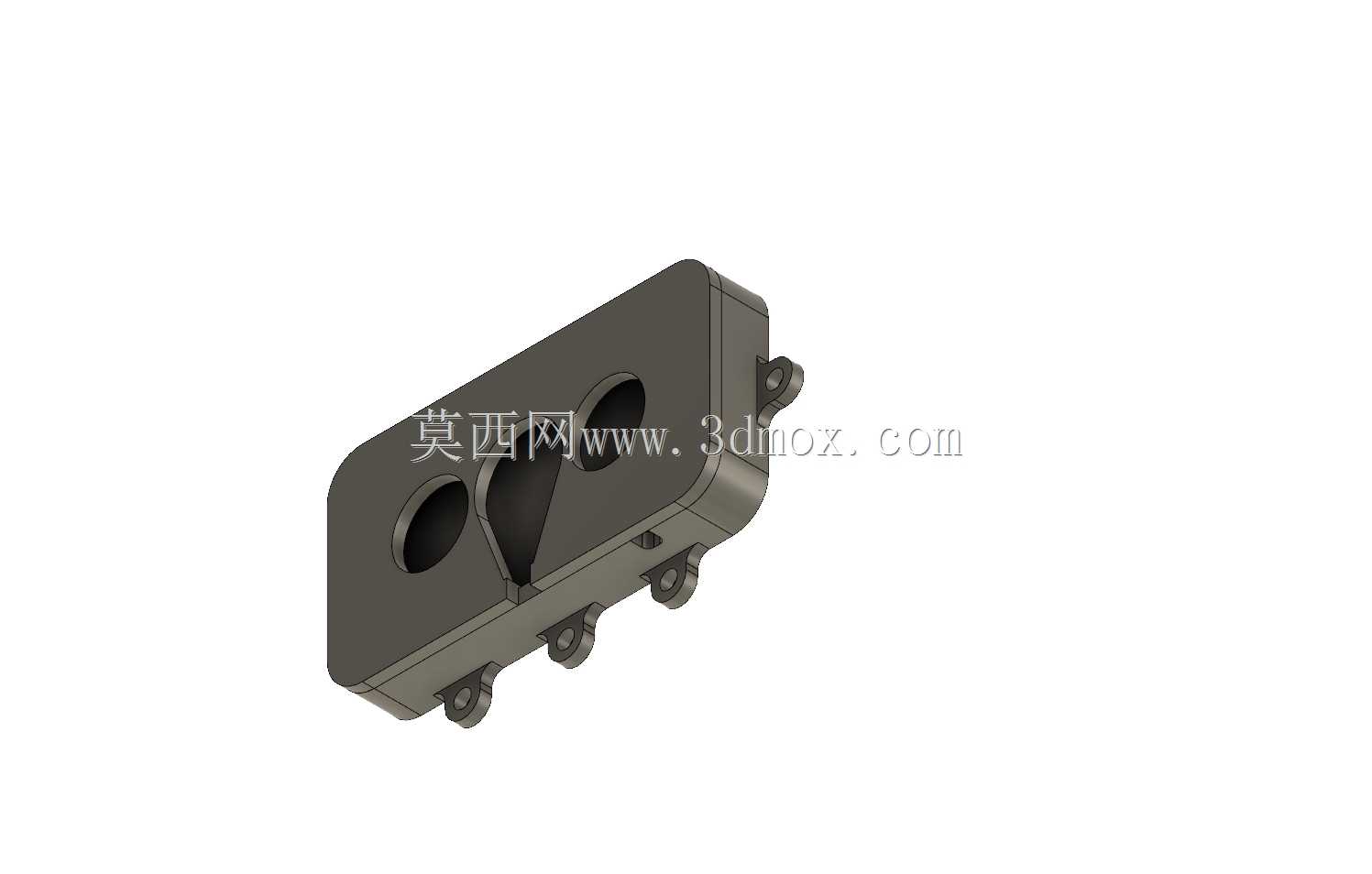

Myoware肌电芯片3D打印防护封装外壳

　　这套封装壳体针对Myoware肌电信号采集芯片的裸板使用场景开发，核心解决实验室肌电采集、可穿戴康复设备、外骨骼动作触发系统里电路板直接外露的痛点。日常做肌电交互项目时，裸PCB板直接贴附人体皮肤使用，很容易被汗液侵蚀、引线拉扯扯掉焊盘，堆叠在实验台面上也会被螺丝刀、探针刮碰到表面贴片元件，这个外壳把整块芯片板完全收纳在型腔内部，正面预留的三个开孔刚好对准板上的传感接口与状态指示灯，不用拆壳就能完成电极插接、运行状态查看，调试的时候不用反复开盖。

　　从结构设计思路来看，壳体采用上下扣合的分体式布局，上壳做下沉式型腔，内壁预留均匀的间隙补偿3D打印FDM工艺的层厚误差，打印件不用做二次喷砂、打磨处理，把Myoware电路板顺着型腔导向槽平推进去就不会出现横向窜动，上下壳合模后边缘齐平，没有突出的夹手棱边。壳体底部延伸出四个带通孔的固定耳，安装孔位的中心距完全匹配芯片板原生的安装孔，既可以用M2自攻螺丝直接穿过固定耳把壳体锁在康复护具、机械外骨骼臂环的安装基座上，也能用扎带穿过耳孔直接绑缚在机械臂连杆、人体肢体外的绑带表面，固定耳和壳体主体做了加强筋过渡，绑紧扎带或者拧紧螺丝的时候不会出现耳位断裂的问题。

　　外形尺寸上壳体整体做了紧凑化收边，轮廓比Myoware裸板每边仅多出2.5mm的壁厚，整体厚度控制在12mm以内，贴在小臂、腿部的护具内侧不会产生明显的异物凸起，长时间佩戴也不会硌压皮肤。正面的三个开孔做了沉台导向，插接肌电电极连接线的时候，插头可以顺着沉台斜面滑入接口，不用肉眼精准对位就能快速插线，开孔边缘做了圆角处理，不会割伤电极线的外皮，反复插拔几十次也不会磨破线皮。侧面预留的走线缺口刚好引出芯片的通讯排线，缺口位置做了圆弧翻边，避免3D打印层纹刮伤排线绝缘层。

　　实际落地使用时，这个封装既可以用PLA、PETG材料快速打印做原型验证，也可以用柔性TPU打印做成防摔缓冲款，掉落在水泥地面上冲击力会被壳体完全吸收，内部电路板不会出现元件崩落。在康复训练设备里，封装后的肌电模块可以直接嵌入护肘、护膝的泡棉夹层里，外壳平整的外表面可以直接背胶粘贴魔术贴，和护具粘合后不会晃动；在学生科创项目里，打印这个外壳只需要很小的耗材量，不用开模就能快速给裸板做好防护，避免实验过程中电路板损坏。壳体的合模面没有设计复杂的卡扣，依靠螺丝穿过固定耳就能完成锁紧，打印的时候不需要加支撑，摆放平稳后一次成型，新手也能顺利打出合格件，后期如果需要更换不同版本的Myoware板，只需要微调型腔深度就能快速改型，适配性很强。
