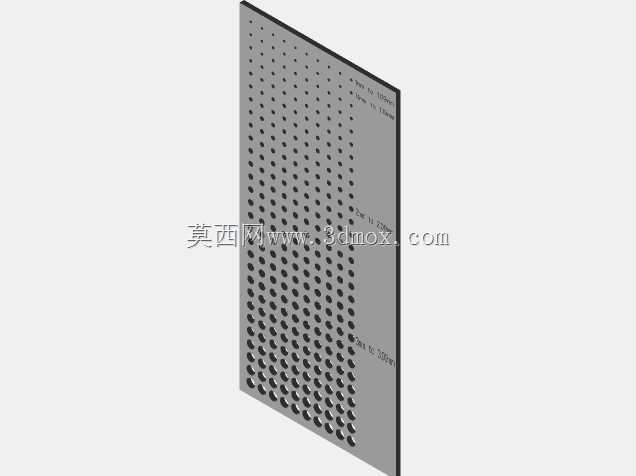

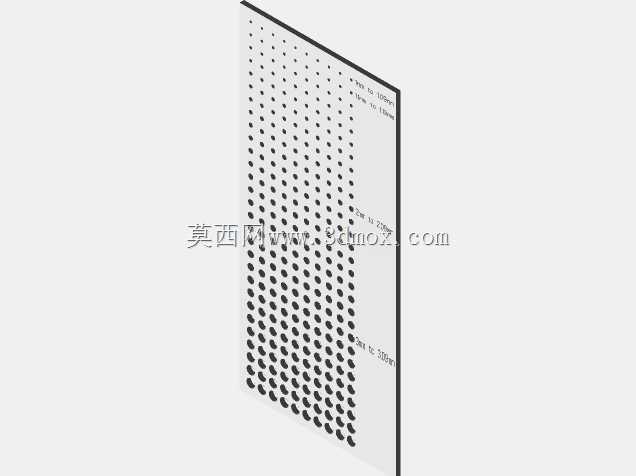

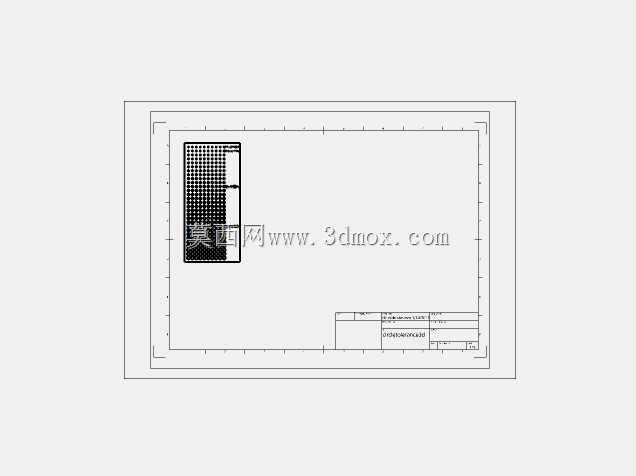

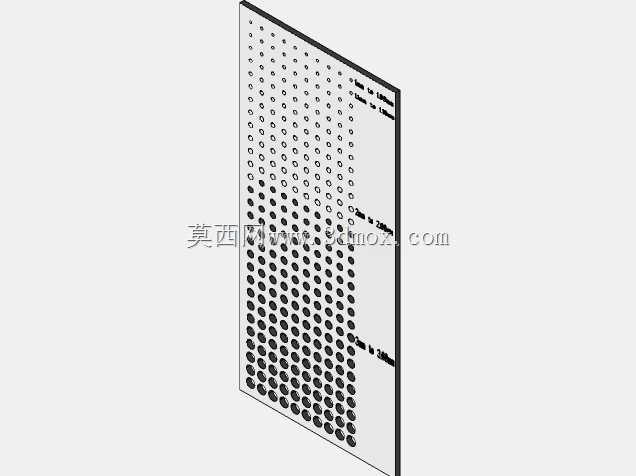

这套薄板检具的核心作用,是在增材制造设备完成装配调试、更换挤出组件、调整热床水平或者长期运行出现精度漂移后,快速量化输出件的实际尺寸偏差,把肉眼难以判断的形位误差转化为可直接用卡尺测量的圆孔特征。检具本体采用薄平板布局,板面排布多组按梯度变化的圆形通孔,孔径覆盖1mm至3.8mm区间,相邻规格以0.1mm为步进递增,阵列排布兼顾横向与纵向两个测量方向,既能反映XY平面内不同轴向上的尺寸缩放偏差,也能捕捉局部区域因热场不均、皮带张力差异带来的位置度误差。
从现场使用逻辑来看,操作人员先使用待校验设备按常规工艺参数打印该检具,待工件完全冷却定型后,用数显卡尺逐组测量各圆孔的实际内径,同时记录孔位在板面坐标系中的实际间距,将实测值与设计标称值逐一比对。若某一孔径区间的实测值整体偏大或偏小,可对应调整切片软件中的尺寸补偿系数;若板面不同区域的孔径偏差呈现明显梯度,则指向热床平整度、喷嘴高度或成型仓温度分布存在异常,需要重新做机械调平与热场校准。
薄板结构的设计取向十分明确:相比实体块体检具,薄型板材打印耗时短、耗材消耗低,冷却过程中内应力释放带来的翘曲变形更容易被观察,圆孔在较小壁厚下成型后,边缘的垂丝、椭圆化、孔径收缩等缺陷会被放大,更易暴露设备在小特征成型上的问题。板面侧边预留的平直基准边可作为测量时的卡尺靠位基准,阵列孔之间预留足够的测量操作空间,避免卡尺测量爪与相邻孔壁发生干涉。
在安装边界层面,该检具无需额外固定结构,打印完成后直接放置于检验平台上即可开展测量,整体外轮廓尺寸适配主流桌面级与工业级FDM设备的成型幅面,薄板厚度控制在既能保证手持测量时刚性足够、又不会因层厚累积带来额外尺寸误差的范围。除3D打印设备外,这套检具同样可用于小型CNC雕刻机、激光切割设备的平面加工精度校验,通过加工对应材质的薄板孔阵,快速核验设备的运动插补精度与刀具补偿参数,为工艺参数迭代提供可量化的实物依据。
