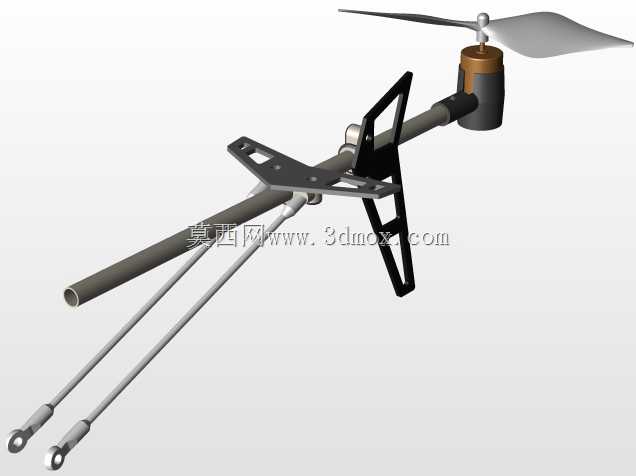

六通道遥控直升机尾旋翼传动总成结构

　　这套尾旋翼传动结构主要应用于小比例电动遥控航模直升机，承担飞行过程中的航向扭矩抵消与航向姿态调整功能，是单旋翼带尾桨布局航模不可或缺的核心功能组件。实际飞行场景中，主旋翼高速旋转产生的反扭矩会让机身出现反向自旋趋势，尾桨通过侧向推力输出平衡该扭矩，同时配合飞控系统调整尾桨转速或桨距，可精准控制机头朝向，完成悬停转向、航线修正、特技动作中的航向锁定等操作，直接决定航模飞行的航向稳定性与操控响应精度。

　　从结构设计逻辑来看，该总成采用尾管悬臂式布局，主承力结构为中空碳纤维尾管，既兼顾轻量化需求降低尾部重量占比，避免整机重心过度后移，又可作为尾传动拉杆、舵机控制线的布设通道，减少外露管线带来的飞行风阻与磕碰损伤风险。尾管前端通过快拆夹座与主机身侧板连接，夹座上预留的定位孔可快速调整尾管伸入长度，适配不同主旋翼直径下的尾桨力臂需求，安装时只需保证尾桨旋转平面与主旋翼旋转平面垂直，即可避免传动过程中出现额外的侧向力矩损耗。尾管末端的电机安装座采用一体化铝合金铣削成型，座体上设置有散热鳍片结构，可在尾电机持续高功率输出时快速导出热量，避免长时间飞行出现电机退磁、功率衰减问题；安装座与尾管的配合面做了防滑滚花处理，配合锁紧螺丝可承受尾桨旋转产生的交变振动，不会出现飞行过程中尾座偏转、尾桨打尾管的故障。

　　尾桨夹采用双推式结构设计，两片桨叶通过径向轴承与推力轴承安装在桨夹上，可随桨距拉杆的推拉动作改变桨叶安装角，变距行程范围覆盖负3度到正12度，既可以在正常飞行时输出足够的侧向推力，也能在特技倒飞时提供反向推力维持航向稳定。尾管上固定的尾舵机安装架采用镂空轻量化设计，舵机输出摇臂通过碳纤维拉杆与尾桨夹变距摇臂连接，拉杆两端采用球头扣连接，可抵消安装过程中的微小同轴度误差，同时降低传动间隙带来的操控迟滞。总成配套的双尾撑杆为细直径碳纤维杆，前端连接主机身下部的固定座，后端连接尾电机安装座下部，形成三角稳定结构，可大幅提升尾部结构的抗振性能，避免剧烈特技动作时尾管出现谐振抖动，影响尾桨工作稳定性。

　　安装边界方面，该尾总成适配外径16mm的标准航模尾管，尾桨旋转直径为120mm，安装时需保证尾桨叶尖端与尾管、垂尾的最小间隙不小于8mm，防止大桨距变距时桨叶形变碰到结构件造成射桨事故；尾电机采用2204级外转子无刷电机，安装孔位为16mm*16mm标准孔距，可直接适配市面上多数同级别航模电调的驱动需求，整体尾部总成重量控制在28g以内，不会给整机带来过多的重量负担。
