共轴双旋翼遥控直升机整机结构设计

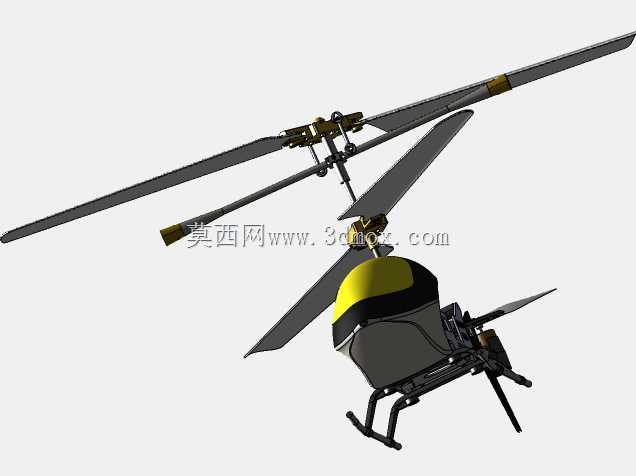

　　这款共轴双旋翼遥控直升机的整机结构设计，首先围绕航模飞行的实际操控需求展开，区别于常规单旋翼带尾桨的航模结构，共轴反转的双旋翼布局可以抵消旋翼旋转产生的反扭矩，省去尾桨传动结构的同时，能有效缩小整机的侧向尺寸，更适合室内及小范围室外空域的飞行操控场景，在航模爱好者的日常练习、小型航拍载荷搭载、高校航模社团的结构教学演示场景中都有适配空间。从结构设计逻辑来看，旋翼部分采用上下两层独立的桨夹固定结构，桨叶根部设置了铰接式的连接位，可在飞行过程中随挥舞力矩产生小幅摆振，抵消飞行状态变化时的桨叶应力，避免硬连接带来的桨根断裂风险；桨叶本身采用等宽翼型的分段设计，靠近桨根的位置做了局部加厚处理，提升旋转过程中的结构刚度，桨尖位置做了切角修型，

　　降低高速旋转时的翼尖涡流阻力。机身主体部分采用轻量化的框架式承力结构，上部的旋翼主轴固定座集成了倾斜盘操纵机构的安装位，倾斜盘的舵机连接位预留了标准的航模舵机安装孔位，可适配市面上主流的9g规格微型舵机，操纵拉杆的走线槽沿着机身主梁内侧布置，避免飞行过程中拉杆与旋翼、起落架等运动部件产生干涉。机身头部的整流罩采用分体式卡扣设计，上部的黄黑配色整流罩覆盖在飞控电池舱上方，既可以降低飞行过程中的正面风阻，也能快速拆卸更换内置电池，整流罩的曲面弧度经过多次修型，与旋翼主轴的安装座形成平滑过渡，减少紊流对下旋翼气流的干扰。下部的滑橇式起落架采用弹性杆件弯折成型，两个平行的滑橇通过横向连接杆与机身底部的固定座连接，

　　起落架的高度预留了足够的离地间隙，可避免降落时旋翼桨尖触碰地面，同时杆件本身的弹性可以吸收降落时的冲击载荷，无需额外加装减震阻尼结构就能满足常规降落的缓冲需求。尾翼部分采用小型水平安定面设计，安装在机身尾部的延伸杆上，主要用于调整飞行过程中的纵向稳定性，因为共轴双旋翼布局不需要尾桨提供反扭矩，所以尾翼结构做了极致简化，仅保留必要的安定面结构，进一步降低整机的结构重量。整机的安装边界设计充分考虑了航模组装的实操需求，所有部件的连接位都设置了定位止口，旋翼主轴与轴承座的配合公差控制在小间隙配合范围，既保证旋转过程的顺畅度，也避免间隙过大带来的旋翼抖动问题；机身框架上的电子设备安装位预留了标准的飞控、电调安装空间，

　　走线孔的位置避开了结构承力点，不会因为走线削弱框架的结构强度。在实际飞行场景中，这套结构可以实现稳定的悬停、前后飞、转向等基础动作，双旋翼布局带来的升力冗余也支持搭载小型的摄像头、传感器等轻量化任务载荷，结构的模块化设计也方便日常的维护更换，单个桨叶、起落架杆件损坏时无需更换整个总成，仅需替换对应损坏部件即可，大幅降低航模的使用维护成本。
