遥控直升机旋翼叶片紧固固定结构

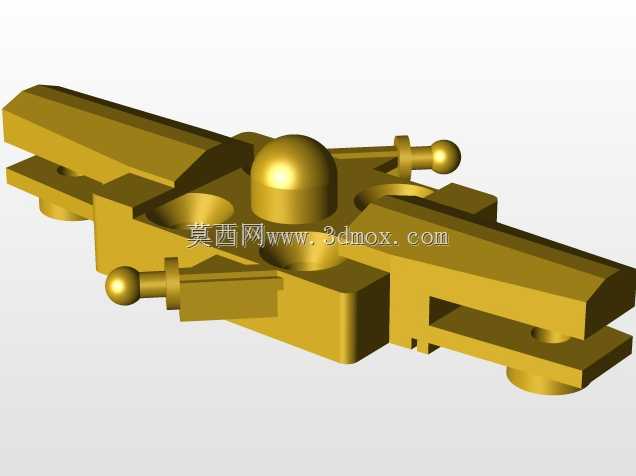

　　航模直升机的旋翼固定结构直接决定飞行过程中的动力传递效率与飞行安全性，该固定件作为旋翼系统的核心连接部件，主要承担旋翼叶片与旋翼头之间的载荷传递作用，在高速旋转工况下需同时承受离心力、周期变距带来的交变弯矩以及机动飞行时的冲击载荷，设计过程中需优先保证结构强度与装调便捷性的平衡。从结构设计来看，该固定件采用双侧夹装的夹持式结构，中间的球形凸起为变距铰的配合定位面，用于配合旋翼头的球头结构实现叶片的周期变距摆动，两侧伸出的球头柱用于连接拉杆，将舵机的偏转动作传递至固定件带动叶片调整桨距，两端的夹持臂通过螺栓锁紧实现对叶片根部的压紧，夹持面预留的安装槽可适配对应规格的叶片根部凸台，避免旋转过程中叶片出现相对滑移。安装边界方面，

　　该固定件的整体安装基准为中心的球铰定位面，夹持臂的开合尺寸需匹配对应厚度的叶片根部，两侧球头柱的中心距需与旋翼头的拉杆行程匹配，保证变距过程中拉杆运动无卡滞，底部的定位凸台用于嵌入旋翼头的旋转座卡槽，限制固定件在旋转平面内的相对转动，确保动力传递无虚位。实际应用场景中，这类固定件多用于6s动力级别的遥控特技直升机，在3D特技飞行的大过载机动下，结构需承受超过10倍重力加速度的离心载荷，因此设计时在夹持臂与主体的衔接位置做了加厚过渡处理，避免应力集中导致的结构断裂，同时整体采用对称式布局，保证旋转过程中的动平衡性能，减少高速旋转时的振动传递。设计过程中需重点关注球头柱的位置精度，球头中心与旋转中心的同轴度偏差需控制在极小范围内，

　　否则会导致变距过程中两侧叶片桨距不一致，引发飞行过程中的机身振动；夹持面的平面度也需严格控制，保证锁紧后叶片根部受力均匀，避免局部应力过大导致叶片根部断裂。该结构在保证连接强度的前提下，尽可能做了轻量化的结构优化，在非受力区域去除多余材料，降低旋转部件的整体重量，减少旋翼系统的转动惯量，提升舵机的响应速度，让飞行操控更加跟手。
