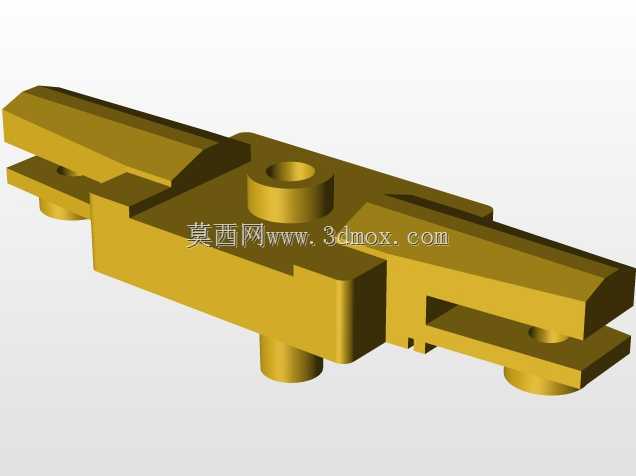

遥控直升机旋翼叶片连接固定结构件

　　该零件应用于小型遥控直升机旋翼系统，承担主旋翼叶片与旋翼头的连接固定功能，是航模动力传递路径上的关键受力构件。实际飞行过程中，旋翼高速旋转产生的离心力、周期变距带来的交变载荷、机动飞行时的冲击载荷都会直接作用在该固定件上，因此结构设计首先要保证连接可靠性，避免飞行过程中叶片脱出引发炸机事故。从结构形态来看，该零件采用对称式夹装布局，两端设置叶片夹持槽，槽体深度与对应规格的旋翼叶片根部尺寸匹配，夹持面预留足够的接触面积，避免应力集中导致叶片根部断裂；中部设置同轴安装凸台，凸台中心预留轴孔，用于与旋翼头的主轴铰接，保证叶片能够在设定角度范围内完成变距动作，同时凸台的高度经过匹配设计，既保证铰接部位的配合长度满足受力要求，

　　又不会与旋翼头周边的连杆、舵机摇臂产生运动干涉。零件底部设置两个定位圆柱销，安装时可直接卡入旋翼头对应的定位孔内，限制零件绕主轴的周向转动，保证变距动作传递的精准度，避免虚位影响飞行操控手感。设计过程中优先考虑受力分布合理性，所有转角位置均设置工艺圆角，降低应力集中系数，零件壁厚经过受力核算，在满足结构强度的前提下尽可能控制重量，避免增加旋翼系统的转动惯量，降低电机的动力负载。安装边界方面，该零件的整体宽度、夹持槽间距与对应级别遥控直升机的旋翼头安装位完全适配，安装后两侧叶片的旋转中心同轴度误差控制在极小范围内，避免高速旋转时产生不平衡振动，影响飞行稳定性。零件的夹装槽开口尺寸与标准规格的航模旋翼叶片根部厚度匹配，无需额外打磨修整即可完成装配，铰接孔的内径与常用规格的旋翼铰接轴配合公差符合航模装配要求，既保证转动顺滑无卡滞，又不会出现过大虚位。
