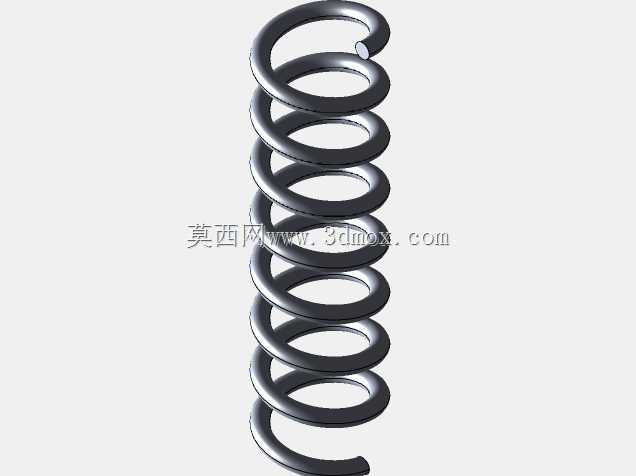

等节距圆柱螺旋压缩弹簧结构设计

　　这款等节距圆柱螺旋压缩弹簧是机械结构中最常用的弹性缓冲元件，在各类需要储能、缓冲、复位、测力的工况中都有广泛应用，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、工业设备的减震基座、阀门的启闭复位机构，都能见到这类结构的身影。从设计逻辑来看，这类弹簧采用等节距圆柱螺旋构型，核心是通过簧丝的扭转变形来承载轴向压力，相较于其他弹性元件，它的结构简单、制造工艺成熟，刚度稳定，在有效行程内的载荷线性度表现优异，不需要复杂的配套安装结构就能实现稳定的弹性力输出。设计这类弹簧时，首先要明确安装边界的约束条件：弹簧的外径需要匹配安装孔的内径，预留合理的装配间隙避免卡滞，内径则要适配导向轴的尺寸，防止弹簧受压时出现侧向屈曲失稳；

　　自由长度需要结合预压量和工作行程确定，预压量的设置是为了消除安装间隙，避免设备启动或载荷突变时弹簧出现冲击异响，工作行程则要控制在簧丝材料的许用切应力范围内，避免长期过载导致永久变形失效。簧丝截面采用圆形截面，是因为圆形截面在承受扭转载荷时应力分布更均匀，材料利用率更高，同时卷绕成型的工艺性更好，不需要特殊的模具就能实现稳定的批量生产。弹簧的两端采用并圈磨平的端部结构，这部分的设计细节直接影响安装后的受力状态，磨平后的端面支撑面积更大，能保证弹簧受压时端面与安装座贴合平整，避免出现偏载导致弹簧侧弯，端部并圈的圈数一般设置为1到2.5圈，这部分圈不参与变形，仅起到支撑定位的作用。在实际选型应用中，这类弹簧的刚度由簧丝直径、中径、

　　有效圈数、材料剪切模量共同决定，设计时需要根据工况的载荷变化范围匹配对应的刚度，既要保证工作行程内的弹力满足使用需求，也要避免刚度过大导致的冲击载荷传递到相邻结构件上。比如在通讯设备的减震结构中，这类弹簧需要匹配设备的自重，设置合适的刚度来过滤外界的振动冲击，保护内部的精密电子元件不受损坏；在阀门的复位结构中，弹簧的弹力需要保证阀门在失压状态下能可靠复位密封，同时在正常通流状态下不会产生过大的流阻。建模过程中需要严格控制螺旋升角的一致性，保证每一圈簧丝的节距误差在允许范围内，避免因节距不均导致的局部应力集中，同时簧丝之间的过渡要平滑，不能出现折角或截面突变，防止长期交变载荷下出现疲劳断裂。
