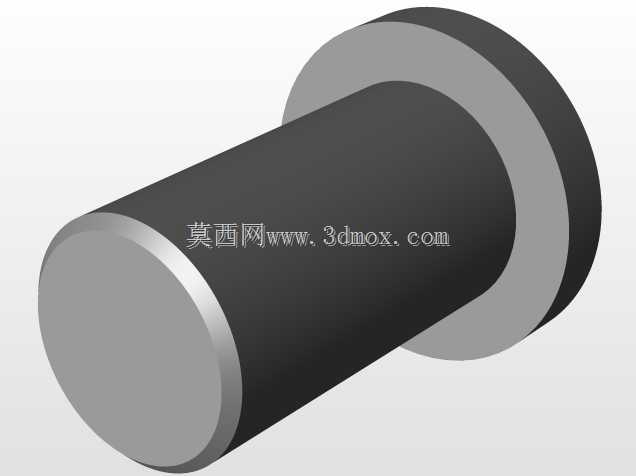

带法兰圆柱实心紧固连接销轴结构

　　这类带法兰的圆柱实心销轴，在各类机械装配场景中承担着定位、铰接与载荷传递的核心作用，常见于工装夹具铰接位、小型设备连杆连接点、五金结构的定位限位环节，区别于普通光轴，端部一体成型的法兰结构可直接承担轴向限位作用，无需额外加装轴端挡圈或者锁紧螺母，能有效减少装配环节的零件数量，降低现场装配的复杂度。从结构设计逻辑来看，销轴主体采用等直径圆柱结构，外圆面需满足与安装孔的间隙配合公差要求，装配后可实现相对转动或者静定位的不同工况需求，端部法兰的直径大于杆身直径，法兰与杆身的衔接处做了微小圆角过渡，避免应力集中导致的轴肩断裂问题，尤其是在承受交变径向载荷的铰接场景下，这个过渡圆角的尺寸直接影响零件的疲劳寿命，

　　建模过程中需严格控制圆角半径与杆身直径的比例，避免加工时出现应力集中缺陷。安装边界层面，杆身长度需匹配被连接件的总厚度，装配后杆身端面与被连接件外侧基本齐平，法兰端面则完全贴合被连接件的安装面，可承受一定的轴向窜动力，防止销轴在设备运行过程中从安装孔内滑脱。不同于带螺纹的紧固螺栓，这类销轴不承担螺纹锁紧的拉力载荷，主要承受径向的剪切力，因此材质选型上多采用中碳钢调质处理，表面硬度满足耐磨需求，同时芯部保持足够韧性，避免冲击载荷下发生脆断。在通讯类小型设备的内部结构铰接、民用五金产品的活动连接部位，这类销轴的应用占比不低，设计时需重点校核杆身的剪切强度与法兰面的挤压强度，确保在额定载荷下不会出现杆身剪断或者法兰变形的问题。建模过程中需严格保证杆身圆柱度、法兰端面与杆身轴线的垂直度，这些形位公差直接影响装配后的转动顺畅度与连接稳定性，若垂直度偏差过大，装配后会出现法兰面贴合不严、销轴卡滞的问题，甚至会在运行过程中出现异常磨损。
