航空涡轮风扇发动机核心机结构设计

　　该结构对应航空动力系统里的大涵道比涡扇核心推进单元，在民用干线客机、大型军用运输机的动力选型中是主流配置，也可衍生适配小型公务机、长航时无人机的动力需求，核心作用是将进气道导入的来流完成压缩、燃烧、膨胀做功，通过风扇段输出大流量推力，同时驱动核心机转子持续完成热力循环。设计阶段首先要匹配装机对象的推力包线，确定风扇段与核心机的流量分配比例，外涵道的型面采用连续变曲率设计，避免气流在机匣内壁产生附面层分离，降低巡航状态下的流动损失。转子部分的叶片叶型采用三维扭转设计，从叶根到叶顶的安装角连续变化，适配不同半径处的线速度差异，保证各级叶片的攻角处于高效区间，避免喘振边界过窄影响工况适应性。机匣部分采用分段式装配结构，

　　从进气整流罩到尾喷口的连接法兰均设置同轴定位止口，保证整机组装后的转子跳动量控制在允许范围内，安装边界上预留了与飞机挂架连接的主辅安装节位置，主安装节承受核心推力载荷，辅助安装节补偿热态下的轴向膨胀位移，避免机匣产生额外热应力。内部流道的过渡段采用缓扩设计，压气机出口到燃烧室的截面变化率控制在合理区间，保证气流减速增压过程中流速均匀，为燃烧室提供稳定的来流条件，燃烧室的火焰筒壁面设置多段气膜冷却孔，引入压气机段的高压冷却气在壁面形成保护层，避免高温燃气直接冲刷壁面导致材料失效。涡轮段的导向器与工作叶片采用空心气冷结构，冷却气流从叶片内部的扰流柱通道流过，带走叶片基体的热量，保证高温工况下材料的力学性能满足长期运转要求。

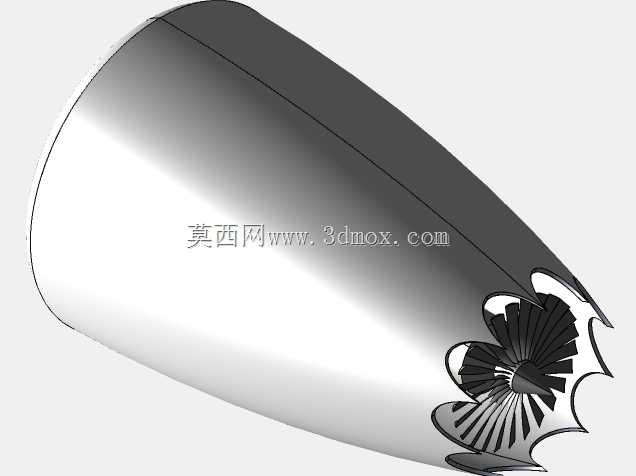

　　尾喷口采用收敛型结构，适配亚音速巡航的排气需求，喷口边缘的锯齿型设计可以加速外涵冷气流与内涵热气流的掺混，降低排气噪声水平，满足民航运营的噪声管控要求。整机的转子支承采用多支点布局，合理分配各轴承的载荷，临界转速设计避开常用的工作转速区间，避免运转过程中产生共振，附件传动的安装座统一布置在机匣下部的附件机匣位置，预留足够的维护操作空间，方便外场检修时拆装燃油泵、滑油泵、转速传感器等附件，不需要拆解核心机主体结构。
