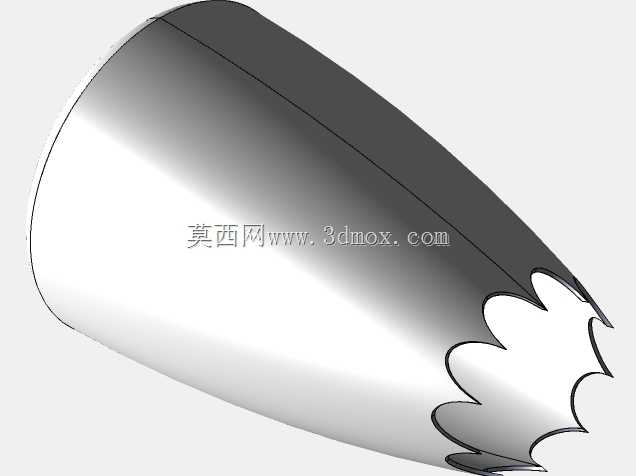

带V形环结构的涡扇发动机壳体设计

　　该涡扇发动机壳体作为航空动力装置的核心承力构件，主要应用于中小推力涡扇发动机的冷端结构段，承担气流整流、内部构件承载、外部附件安装基准的多重作用，在民用通航动力、小型无人机动力系统中均有广泛适配场景。壳体前端的V形环结构并非装饰性设计，而是用于与前端风扇机匣、进气道组件实现轴向定位与周向密封的配合结构，该齿形V环可在装配时与对应配合件的卡接结构形成均匀的多点限位，抵消发动机运行过程中产生的轴向振动载荷，避免连接段出现松动移位，同时V形的齿间间隙可预留热膨胀余量，解决高空中壳体材料因温差产生的形变应力集中问题。从设计思路来看，整体采用变截面锥形薄壁结构，顺着气流流向逐步收缩内径，匹配风扇后气流的压比变化，减少流道内的气流紊流损失，

　　内壁面的光滑度公差控制在Ra1.6以内，避免气流附面层分离带来的效率损耗。壳体的安装边界需匹配核心机的外径尺寸，大端对接风扇段的安装边采用均布螺栓孔设计，孔位公差严格控制在H7级，保证与前端组件的同轴度要求，小端的V形环齿形角度经过反复迭代，每个齿的倒角参数均经过受力仿真验证，可在装配时实现快速导向对位，降低总装环节的对位难度。在实际运行场景中，该壳体需要承受风扇段传递过来的交变振动载荷，同时耐受高速气流冲刷带来的温度变化，因此壁厚设计采用梯度分布，靠近安装边的位置适当加厚以提升连接刚度，中段气流平稳区域采用薄壁设计降低整体重量，V形环位置的局部加厚处理可提升卡接位置的抗疲劳强度，避免长期振动下出现齿根裂纹。

　　不同于常规平直边对接的壳体结构，这种V形环连接方式无需额外的密封垫片即可实现流道的密封效果，减少了装配零件数量，同时降低了连接段的结构重量，对于对重量控制极为严苛的航空动力场景而言，每一处结构减重都能直接提升动力装置的推重比参数。壳体的外形锥度经过流场仿真优化，既保证了气流减速增压过程的平顺性，也兼顾了外部附件的安装空间预留，壳体外表面预留的凸台结构可用于安装管路支架、传感器基座等附件，凸台位置均做了圆角过渡处理，避免应力集中带来的结构失效风险。
