微型涡轮风扇发动机核心转轴结构设计

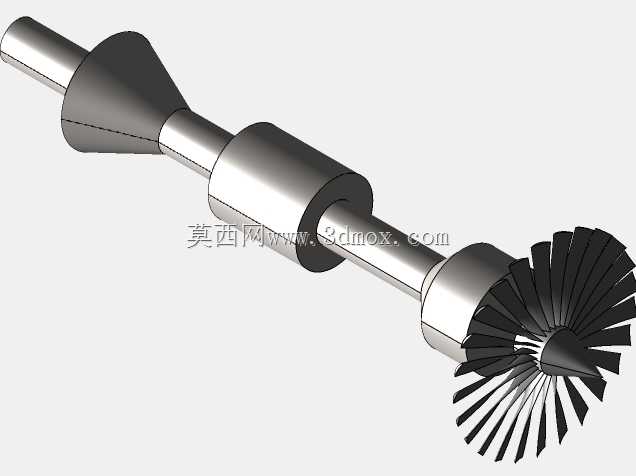

　　这款涡轮风扇发动机轴是微型涡扇动力单元的核心承力与传动构件，主要适配小尺寸航模动力、小型便携发电装置、微型辅助动力单元等应用场景，承担着连接压气机端与涡轮端、同步传递扭矩、支撑转子组件高速旋转的核心作用。从结构设计逻辑来看，整根轴采用阶梯轴构型，不同轴段的直径变化完全匹配各装配部件的定位需求，靠近进气端的锥形段用于安装进气导向锥与低压压气机轮，中间大直径轴段为轴承安装位，预留了标准轴承的装配挡肩与锁紧结构的配合面，可直接适配常规深沟球轴承或角接触轴承的安装公差，无需额外加工调整衬套即可满足定位要求。靠近排气端的轴段用于安装涡轮工作轮，轴端设计有锥面定位结构与锁紧螺纹段，能够保证涡轮轮盘在每分钟数万转的高转速工况下不发生松脱、

　　径向跳动量控制在允许范围内。设计过程中充分考虑了高速旋转工况下的动平衡需求，各轴段的同轴度公差严格控制在0.01mm以内，轴上所有回转面均做了去重与倒角处理，避免高速旋转时产生不平衡量引发整机振动。从安装边界来看，整根轴的轴向定位依靠中间轴承位两侧的轴肩实现，两端的装配部件不会超出轴段的设计长度，安装时无需对轴体进行二次切割或打磨，可直接装入对应机匣的轴承座内。轴体表面的粗糙度设计也匹配不同配合需求，轴承安装位的表面粗糙度达到Ra0.8，满足轴承内圈的过盈配合要求，其余非配合面做了常规氧化处理，提升抗锈蚀能力。在实际工况中，该轴需要承受涡轮端传递过来的高温燃气扭矩，同时承受压气机端的气动阻力，因此轴径的阶梯变化处均做了圆角过渡处理，

　　避免应力集中引发的轴体断裂问题，圆角半径的取值经过强度校核，既不会影响相邻部件的装配定位，又能有效降低应力集中系数。整轴的重量经过优化，在满足强度与刚度要求的前提下尽可能缩减非受力区域的轴径，降低转子整体的转动惯量，提升动力响应速度，适配微型涡扇动力快速启停的使用需求。
