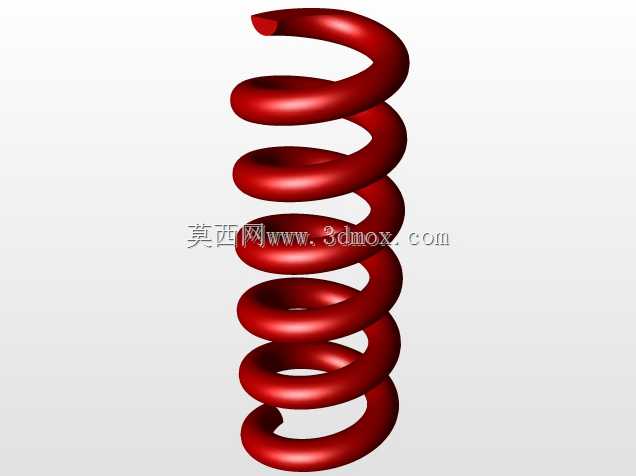

车用悬架螺旋弹簧三维结构设计

　　在乘用车辆底盘悬架系统中，螺旋弹簧是承担承载与缓冲功能的核心弹性元件，区别于钢板弹簧的叠片结构，这类圆柱螺旋压缩弹簧更多适配独立悬架结构，在麦弗逊、多连杆等主流悬架布局中都有广泛应用，日常行驶过程中，路面传递的颠簸冲击会先作用在车轮端，再通过转向节传递到弹簧下端，弹簧通过自身的螺旋圈形变吸收冲击能量，避免刚性冲击直接传递到车身，既能够提升驾乘人员的乘坐舒适度，也能减少路面冲击对车身钣金、底盘连接件的疲劳损伤。从设计逻辑来看，这类悬架弹簧的参数设定需要匹配整车的轴荷分配，弹簧的线径、有效圈数、中径尺寸直接决定了弹簧刚度，刚度偏小会导致车辆过弯侧倾过大、刹车点头明显，刚度偏高则会让底盘滤震效果变差，细碎颠簸都会直接传递到座舱内，

　　建模过程中需要严格控制螺旋升角的一致性，两端的并圈磨平结构是安装定位的关键，磨平段的长度需要保证弹簧安装后不会出现偏载，避免长期受力不均导致弹簧早期断裂。实际装车场景中，弹簧的上下端分别对应减震器上座与下摆臂/转向节的安装位，建模时预留的安装边界需要匹配周边部件的运动行程，当弹簧被压缩到极限行程时，不能和减震器筒身、刹车管路、轮拱内衬发生运动干涉，弹簧的自由长度、并紧高度参数都要和减震器的行程匹配，避免减震器拉伸到极限时弹簧还留有间隙出现异响，或是压缩到极限时弹簧先并紧导致减震器底阀损坏。不同于普通的五金压缩弹簧，车用悬架弹簧的表面处理需要考虑长期户外行驶的耐腐蚀需求，同时弹簧的端圈结构需要做圆滑过渡，

　　避免应力集中点在长期交变载荷下出现疲劳裂纹，建模时每一圈螺旋的曲率过渡都要保持顺滑，不能出现曲率突变的位置，这些细节直接决定了后续有限元分析时应力计算的准确性，也能为后续的样件试制、刚度测试提供准确的三维数模参考，在做底盘改装或者悬架维修替换件开发时，准确的弹簧三维模型也能提前验证安装匹配度，减少装车调试的反复修改成本。
