车辆螺旋弹簧式减震悬架结构设计

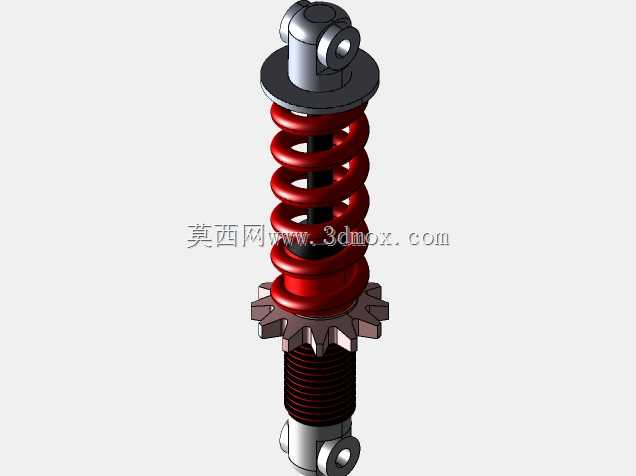

　　这套螺旋弹簧与阻尼筒集成的悬架结构，主要适配乘用车辆、非道路小型作业车辆的底盘行走系统，核心作用是承接车轮与车架之间的力传递，同时过滤路面颠簸带来的冲击振动，避免振动直接传递至驾乘舱，既提升行驶平顺性，也能保证车轮在起伏路面始终保持合理的接地附着力，避免轮胎抓地力不足引发的操控风险。从结构设计逻辑来看，该结构将螺旋弹簧同轴套装在阻尼套筒外侧，相比分离式布置的悬架结构，大幅压缩了垂向安装所需的空间，适配多数前置前驱车型的麦弗逊悬架布置需求，也可经过参数调整后用于低速电动车辆、小型全地形车的前后桥悬架。上端的吊耳结构采用球铰式连接设计，与车架副车架的安装座对接时，可允许一定角度的摆动量，适配车轮跳动时的主销倾角变化，

　　避免连接部位出现刚性卡滞；下端的齿形调节座可通过旋转调整弹簧预紧力，适配不同载荷下的车身高度需求，调节齿的齿形角度经过校核，调整到位后配合锁止结构可避免行驶过程中出现预紧力偏移。阻尼套筒内部的活塞杆与缸筒配合间隙控制在合理公差范围内，可在弹簧压缩、回弹过程中提供双向阻尼力，避免弹簧出现多余的往复弹跳，快速衰减振动能量。设计过程中需要重点关注安装边界尺寸：上端安装吊耳的两个连接孔中心距、下端活塞杆连接端的螺纹规格需要与对应车型的转向节安装位完全匹配，螺旋弹簧的自由长度、线径、刚度参数需要匹配整车满载、空载的轴荷分配，避免出现弹簧压并行程不足导致的悬架打底问题，同时要预留足够的防尘套安装空间，避免泥沙进入阻尼筒密封结构导致油封过早磨损。

　　实际装车应用中，这类集成式悬架的拆装维护便利性较好，更换时无需额外拆解弹簧与阻尼筒的配合结构，可整体替换，大幅降低售后维修的工时成本；结构上弹簧的上下端都设置了弹簧垫，避免弹簧金属端面与金属安装座直接接触产生异响，也能分散弹簧端部的接触应力，延长弹簧的疲劳使用寿命。在建模过程中，各部件的配合公差都做了对应预留，弹簧的螺旋升角、有效圈数都按照常规乘用车辆的参数设定，阻尼筒的伸缩行程也匹配常见紧凑级车型的车轮跳动行程范围，可直接作为同类型悬架设计的参考基准，也可在此基础上调整参数适配不同载荷等级的车型需求。
