乘用车圆形可调空调出风口结构设计

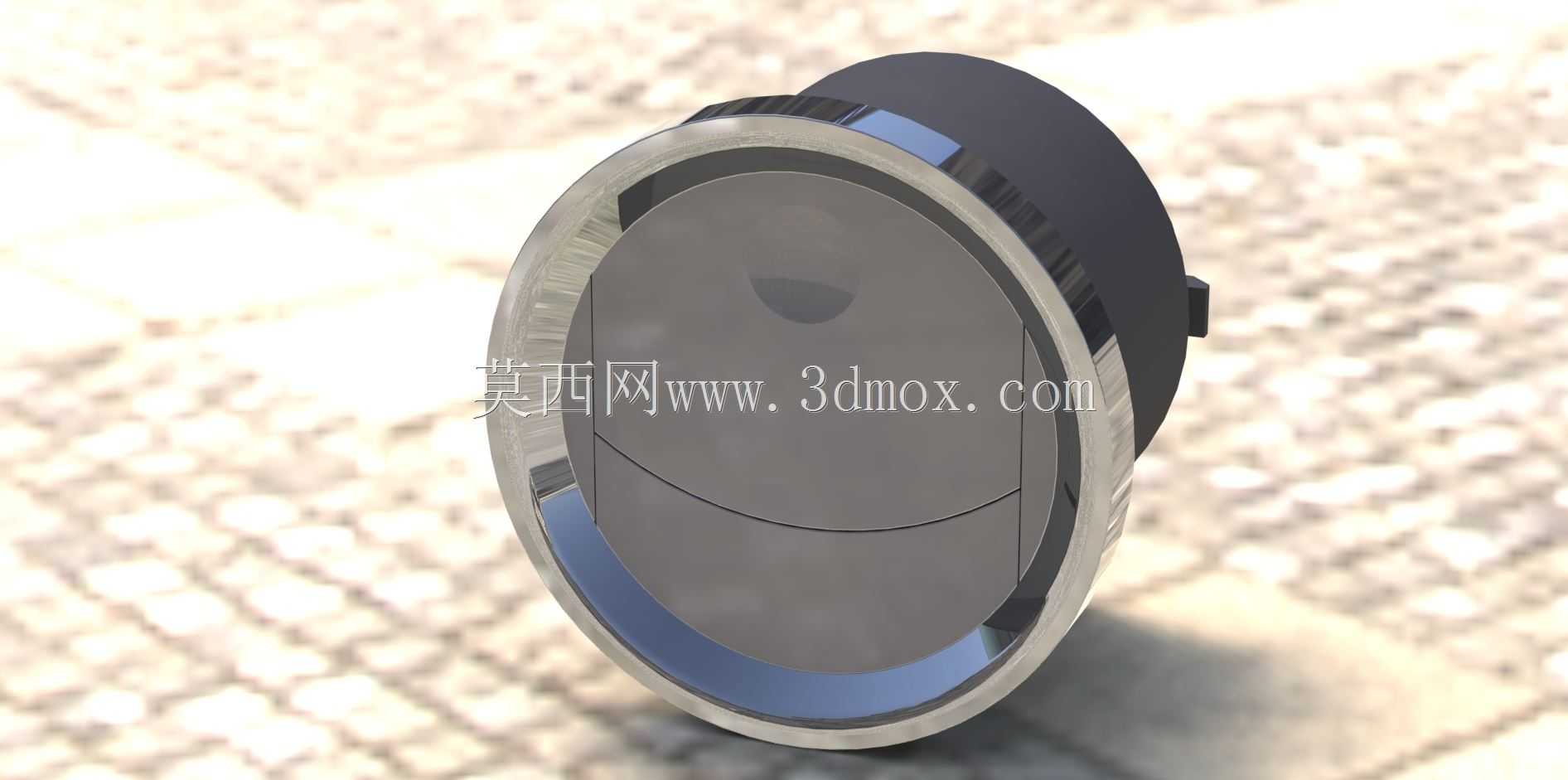

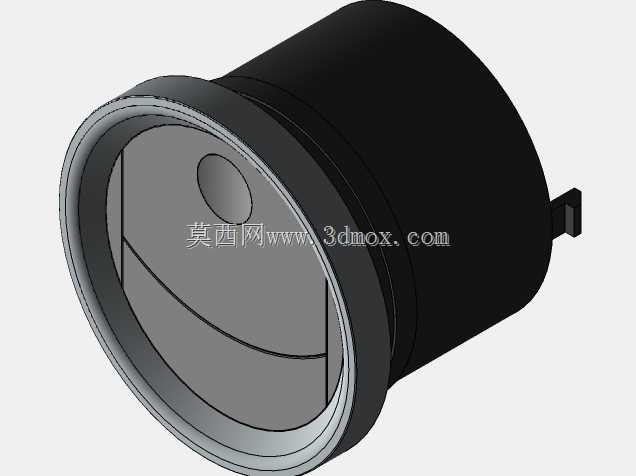

　　该圆形空调出风口主要适配乘用车主副驾仪表台、后排中央扶手等乘员舱通风点位，承担乘员舱定向送风、风量分配、气流方向调节的核心功能，是汽车内饰通风系统中直接与乘员交互的终端部件。从结构设计逻辑来看，整体采用嵌入式圆筒安装结构，外圈设置环形限位翻边，安装时可直接卡入仪表台预留的圆形安装孔位，翻边与内饰面板贴合后无需额外外露固定件，兼顾装配效率与内饰外观一致性。风口前端的导风结构采用分段式弧形叶片设计，叶片转轴隐藏在风口内部边框处，可通过手动拨动叶片实现上下、左右方向的送风角度调整，调整阻尼通过转轴处的弹性卡爪结构实现，无需额外加装阻尼脂即可保证调节手感均匀，避免车辆行驶过程中叶片因震动自行移位。

　　风口外圈设置的镀铬装饰环采用过盈配合卡接在塑料基座上，既满足内饰的质感要求，也可作为叶片调节的手动施力边界，避免用户操作时直接接触叶片导致叶片受力变形。从安装边界来看，圆筒主体的轴向长度适配常规乘用车仪表台内部的风道预留空间，尾部设置直插式风道对接接口，可直接套在车辆通风系统的柔性风道上，接口处设置环形凸起筋位，套入风道后通过卡箍紧固即可保证密封性能，避免送风过程中出现漏风、风噪异常的问题。功能设计上，该风口未设置独立的风量调节拨轮，风量调节通过叶片的闭合角度实现，当叶片转动至完全闭合位置时，可完全阻断该点位的送风通路，配合整车空调系统的风道分配，可实现不同座位区域的送风通断控制。结构选材方面，主体基座采用耐温ABS材质，

　　可耐受夏季仪表台区域的高温暴晒环境，不会出现受热变形、异味释放的问题；叶片表面采用哑光磨砂处理，避免阳光照射时产生反光干扰驾驶员视线；内部转轴采用POM耐磨材质，可承受上万次的调节操作而不出现磨损松旷的问题。在实际装车验证场景中，该结构的出风口可适配不同配置等级的乘用车车型，通过更换外圈装饰环的表面处理工艺，即可匹配不同内饰风格的车型需求，无需重新开模制作主体结构，大幅降低零部件的通用化成本。
