小型多旋翼无人机上半机身结构设计

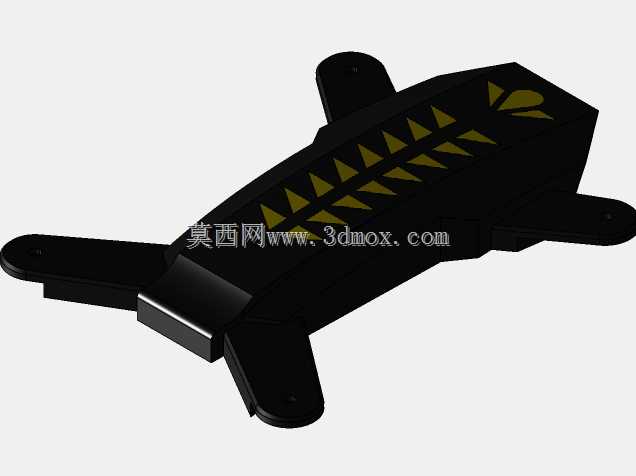

　　该结构为小型多旋翼无人机的上半机身承载构件，主要承担飞控核心模块、电源管理单元的安装防护功能，同时作为四个机臂的上部连接基准，直接决定整机的装配精度与飞行过程中的结构稳定性。从实际应用场景来看，这类上半机身结构多用于消费级航拍无人机、小型巡检无人机以及入门级竞速无人机，日常作业中需要承受起降冲击、飞行姿态调整带来的交变载荷，同时要兼顾轻量化要求，避免额外负载压缩续航时长。设计过程中优先考虑了舱内元器件的布局合理性，上壳内部预留了规整的安装凸台与走线槽位，飞控板、GPS模块、数传天线的安装位均做了定位限位设计，装配时无需额外做位置校准，可直接通过卡扣与螺丝完成固定，能有效减少装机过程中的调试工作量。机臂连接位置做了局部加厚处理，

　　对应机臂转轴的安装孔位同轴度公差控制在0.1mm以内，既保证机臂折叠或展开时的转动顺畅度，也能避免飞行过程中机臂出现旷量导致的姿态偏移。机身表面的三角状凸起结构并非装饰设计，一方面是作为加强筋提升上壳的整体抗扭刚度，减少高速飞行时的壳体形变，另一方面也可作为散热导流结构，引导飞行时的迎面气流带走舱内电调、电源模块工作产生的热量，避免元器件过热触发降频保护。从安装边界来看，该上半机身与下半机身的配合面做了止口设计，合模后缝隙可控制在0.2mm以内，配合密封胶条可实现日常小雨环境下的基础防护，满足户外短距离巡检作业的使用需求。结构设计时充分考虑了注塑成型的工艺要求，所有转角位置均做了R1.5以上的圆角过渡，壁厚控制在1.8mm-2.

　　2mm区间，既避免注塑过程中出现缩痕、缺胶等缺陷，也能在保证结构强度的前提下尽可能降低壳体自重。机臂连接座的位置预留了减震胶圈的安装槽，可过滤电机转动传递到机身的高频振动，减少振动对飞控传感器采样精度的影响，提升飞行姿态的控制稳定性。
