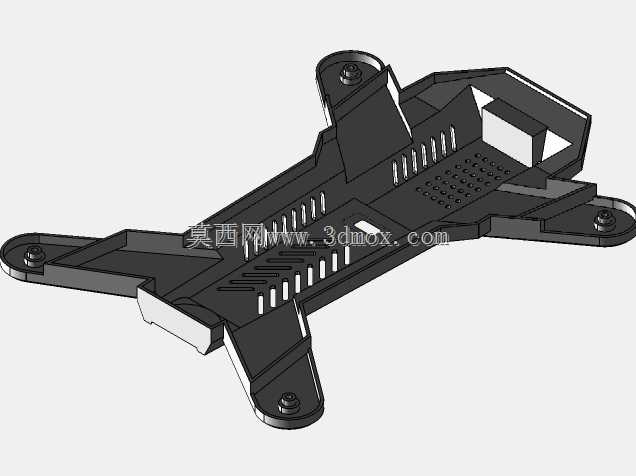

小型四轴无人机下机身承载结构件

　　这款小型四轴无人机下机身结构件，是整机装配的核心承载基体，日常作业场景覆盖消费级航拍、室内巡检、青少年科创教学实训等多个领域，作为机身下半部分的主体结构，需要同时承担内部元器件固定、机臂连接定位、飞行载荷传递、外部磕碰防护等多重功能。从结构设计逻辑来看，该部件采用一体化注塑成型的构型思路，整体呈X型对称布局，四个延伸臂端预留了机臂与动力电机的安装定位柱，柱体位置做了局部加厚处理，能够抵消电机高速运转产生的持续振动，避免长期飞行后出现连接位松脱、结构疲劳开裂的问题。机身中部的下沉式腔体，是核心电控元件的安装区域，腔体侧壁排布的多组格栅式加强筋，既可以提升整体结构的抗扭刚度，减少飞行过程中的机身形变，又能为电调、

　　飞控板等发热元件留出散热通风的通道，避免密闭腔体内热量堆积影响元器件工作稳定性。腔体底部密集排布的小孔阵列，是为飞控模块预留的传感器通气与定位点位，能够保障气压计等传感元件的气流流通，降低机身结构对传感数据采集精度的干扰。在安装边界的设计上，该结构件的上沿预留了与上机身壳扣合的定位卡槽，无需额外增加连接辅件即可实现上下壳体的精准对位，配合侧边的螺丝孔位可以完成整机外壳的紧固，装配公差控制在消费级无人机的常规精度范围内，能够适配市面上多数同轴距的小型四轴无人机通用配件。部件边缘位置全部做了圆弧过渡处理，没有尖锐的直角结构，一方面可以降低注塑生产时的应力集中问题，减少成型后部件的翘曲变形概率，另一方面也能避免日常使用、

　　拆装过程中划伤操作人员，同时降低飞行过程中剐蹭障碍物对机身结构造成的冲击损伤。从结构受力的角度考量，该下机身作为整机载荷的主要承托部件，在电池安装位对应的区域做了局部的壁厚加强，能够承载电池重量带来的持续静载荷，同时在机臂与主体连接的位置设置了三角加强筋结构，将飞行过程中机臂传递的升力、机动动作产生的侧向冲击力均匀分散到整个机身主体上，避免局部应力过大导致结构断裂。整个部件的结构设计充分考虑了注塑生产的工艺特性，所有卡扣、筋位的拔模角度都符合常规注塑生产的要求，不需要复杂的抽芯结构即可完成开模生产，能够有效降低批量生产的制造成本，同时结构上预留的多个通用安装位，也为后续改装拓展不同功能的外设模块留出了足够的装配空间。
