无人机传动系统从动齿轮结构设计

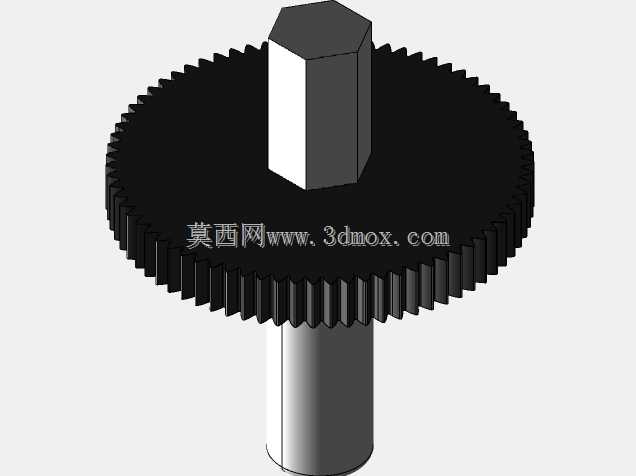

　　在小型多旋翼无人机的动力传递链路中，从动齿轮是衔接电机输出轴与旋翼传动机构的核心受力零件，其结构合理性直接决定动力传输效率、飞行稳定性与整机使用寿命。这款从动齿轮采用一体式轴齿复合结构，将齿轮本体、顶部六角定位柱、底部支撑轴段整合为单一零件，省去了传统分体式结构所需的键连接、过盈压装工序，既减少了装配累积误差，也避免了高速运转下连接部位松脱的风险。从实际应用场景来看，这类齿轮多用于轴距在200-350mm区间的消费级或入门级工业无人机，适配外径12-18mm的微型直流无刷电机，在动力传递过程中承担减速增扭的作用，将电机每分钟上万转的高转速降低至旋翼适配的工作转速区间，同时放大输出扭矩，

　　保证旋翼能够产生足够的升力支撑整机起飞与机动动作。设计过程中，齿部采用标准渐开线圆柱直齿齿形，齿顶圆、齿根圆参数经过啮合校验，与配套主动齿轮的重合度控制在1.2-1.4区间，既保证传动过程的平稳性，降低啮合噪音，也兼顾了小模数齿轮的加工工艺性，适合采用粉末冶金或精密注塑工艺批量生产，能够有效控制制造成本。顶部的六角柱结构并非装饰设计，其对边尺寸与旋翼夹座的内六角安装孔完全匹配，装配时可直接通过六角结构传递扭矩，无需额外设置防转销，同时六角柱的高度预留了旋翼垫片与锁紧螺母的安装空间，安装边界清晰，装配时无需额外测量定位，可直接卡入对应安装位完成初步定位。底部的圆柱轴段为支撑定位结构，其外径与机架上的轴承内孔采用过渡配合，

　　轴段长度刚好贯穿轴承安装位，既保证齿轮运转时的径向跳动量控制在0.02mm以内，避免高速转动下出现偏摆、打齿问题，也不会因轴段过长导致与机架其他结构产生运动干涉。齿部的厚度经过强度校核，在无人机满油门爬升的极限工况下，齿根弯曲应力与齿面接触应力均处于材料许用应力范围内，可承受瞬时过载冲击，不会出现断齿、齿面压溃等失效问题。齿轮整体的同轴度公差控制在0.01mm以内，保证顶部六角柱、底部轴段与齿部三者的回转中心完全重合，减少运转时的动不平衡量，降低无人机飞行过程中的机身振动，避免振动传递至飞控传感器影响飞行姿态判断。
