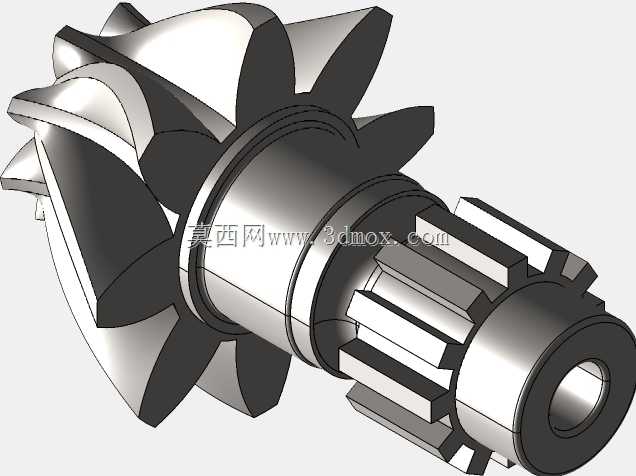

带花键轴段螺旋锥齿轮传动结构

　　这款螺旋锥齿轮集成花键轴段的传动结构，主要应用于相交轴动力传递场景，常见于小型动力头、精密传动箱、手持动力工具、小型减速器的输入端或输出端，能够在空间受限的安装腔体内完成交错轴间的扭矩与转速传递，相比直齿锥齿轮，其啮合过程是渐进式的，轮齿从齿端开始逐步接触至全齿啮合，传动过程中冲击载荷更小，运行噪音更低，承载能力也更强，适合中高速、有一定冲击载荷的传动工况。

　　从结构设计来看，该零件将锥齿轮工作段与花键连接段集成在同一根轴体上，省去了额外的齿轮与轴的连接装配环节，既减少了装配累积误差，也提升了整体传动刚性，避免了键连接带来的应力集中问题。锥齿轮段的轮齿采用螺旋齿形设计，齿向沿节锥母线方向呈螺旋角排布，设计时需要严格匹配配对齿轮的螺旋角、模数、压力角、节锥角参数，保证啮合时齿面接触印痕处于齿面中部区域，避免偏载导致的齿面早期磨损。花键段采用矩形花键结构，齿侧配合间隙经过合理设定，既保证与配套花键套的装配顺畅性，也能在传递大扭矩时保证齿面受力均匀，不会出现单齿过载断裂的问题。

　　安装边界方面，轴段上设置的多个台阶面分别对应轴承安装位、轴向定位面，装配时轴承内圈抵靠台阶端面实现轴向定位，不需要额外加装轴套等定位零件，压缩了整体轴向安装尺寸，能够适配结构紧凑的传动腔体。齿轮段的背锥面与安装腔内壁预留有足够的安全间隙，避免运行过程中与壳体发生剐蹭，轴端的中心通孔既可以减轻零件整体重量，也能作为润滑油路的通道，让啮合过程中带起的润滑油能够通过孔道流到花键段与轴承位置，实现各摩擦副的自主润滑，降低维护频率。

　　实际应用中，这类集成式螺旋锥齿轮轴常被用于需要换向传动的小型设备中，比如角向磨光机的传动头、小型航空模型的动力换向结构、精密机床的进给传动单元，其一体化的结构设计减少了零件数量，降低了装配难度，同时螺旋齿的啮合特性让传动平稳性大幅提升，在转速较高的工况下也能保持较低的振动水平。设计过程中需要重点校核轮齿的弯曲强度与接触强度，同时核算花键齿的挤压应力，轴的各台阶过渡处采用圆角过渡，避免应力集中导致的轴段断裂，热处理时轮齿与花键部位需要达到合适的表面硬度，保证耐磨性能的同时芯部保持足够韧性，能够承受一定的冲击载荷不会发生脆断。
