小型无人机机载视觉采集摄像头结构

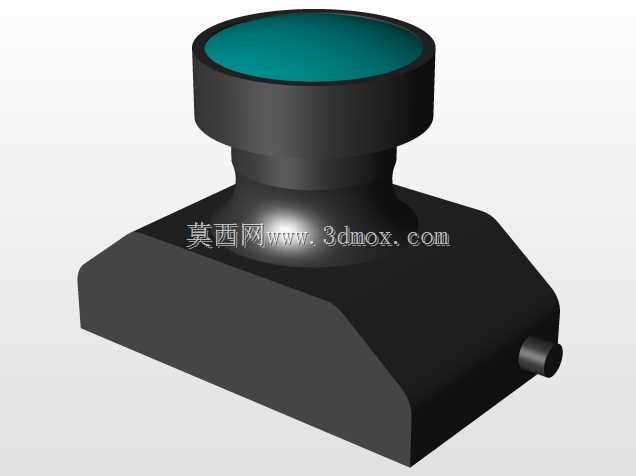

　　这款机载视觉部件主要适配小型多旋翼无人机平台，承担飞行过程中的实时画面采集、视觉定位辅助、航拍素材获取等核心功能，在消费级航拍、低空巡检、简易测绘作业场景中都有广泛应用。从结构设计来看，整体采用分层式布局，上部为镜头防护与光学腔体，中段做了收窄过渡处理，下部为安装基座，侧面预留的接线端口可直接对接飞控或图传模块，无需额外转接结构。设计阶段优先考虑了机载场景的重量控制需求，整体壳体采用轻量化结构设计，基座部分做了切角处理，既可以减少飞行过程中的风阻影响，也能压缩整体安装占用空间，适配多数小型无人机的机头预留安装位。镜头部分的凸起防护圈做了加厚处理，能够在轻微擦碰时保护光学镜片不受损伤，避免日常作业、收纳过程中的磕碰造成光学部件损坏。

　　安装基座的底面为平整贴合面，可通过粘接或微型螺丝固定在无人机机身前端，安装边界控制紧凑，不会遮挡无人机的前置避障传感器，也不会过度改变整机的重心分布。在功能实现层面，该结构预留了足够的内部腔体空间，可容纳常规尺寸的CMOS感光元件、对焦模组与信号传输电路板，中段的收窄结构可作为走线通道，将镜头端的信号线规整引导至侧方接线口，避免内部线束杂乱干扰光学元件定位。实际作业中，该结构的外形轮廓可有效降低飞行时的紊流影响，不会在镜头前方产生扰流导致的画面抖动，搭配减震垫安装后可进一步过滤机身电机传递的高频振动，保障画面采集的清晰度。结构设计时充分考虑了装配便利性，上下壳体采用卡扣加少量定位螺丝的组合固定方式，

　　后期检修更换镜头或电路板时无需完全拆解基座，可直接拆开上部镜头腔体完成部件更换，降低日常维护的操作难度。基座侧方的接线端口做了下沉式设计，插接连接线后接头不会突出机身轮廓，避免飞行过程中连接线被气流扯动脱落，也能减少接头部位的风阻。整体结构没有多余的冗余设计，所有曲面过渡都服务于风阻优化与结构强度需求，壁厚控制兼顾轻量化与抗冲击性能，能够适配多数小型无人机的改装与原厂配套需求，可直接用于同类视觉采集部件的结构参考与样机开发。
