通讯设备用减震悬架下体结构设计

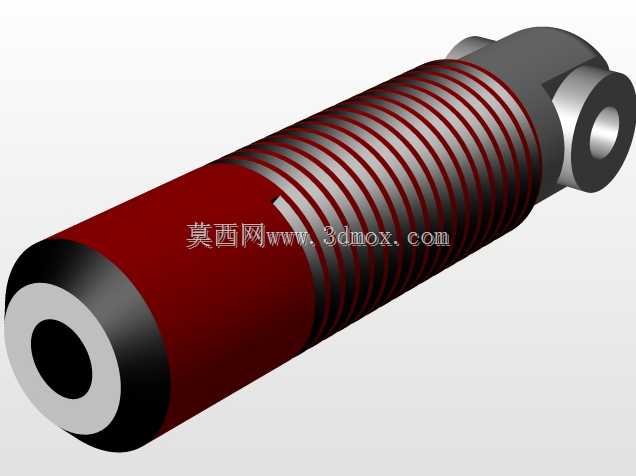

　　在户外通讯基站、便携通讯终端以及车载通讯设备的结构设计中，减震连接部件的可靠性直接决定了设备在复杂工况下的运行稳定性，悬架下体作为减震总成的核心承载构件，承担着连接上部减震主体与下部安装基座、传递并缓冲多方向载荷的关键作用。从实际应用场景来看，这类带外螺纹调节结构的悬架下体，常被用于对安装高度有微调需求的通讯设备挂载场景，比如山区基站的天线挂载支架、便携通讯中继站的减震支撑脚，能够在设备完成初装后通过螺纹段旋合长度的调整，适配不同安装基面的高度差，保证上部减震元件始终处于合理的工作行程范围内。从结构功能特性来看，该构件主体采用带连续外螺纹的柱式结构，两端分别设置铰接安装孔，一端用于和悬架总成的阻尼筒体端部配合，

　　另一端用于连接设备侧的安装吊耳，铰接结构的设计可以释放安装过程中产生的装配应力，同时在设备受到横向冲击载荷时，允许小角度的偏转，避免连接部位出现应力集中导致的断裂。设计过程中需要重点考量螺纹段的受力边界，外螺纹不仅承担高度调节的功能，还要承受设备自重带来的轴向载荷以及运输、使用过程中产生的交变冲击载荷，因此螺纹牙型的选型、螺纹段的有效啮合长度都需要结合实际挂载重量进行校核，两端铰接孔的同轴度公差需要控制在合理范围内，避免装配后出现卡滞，影响减震总成的正常动作。外形尺寸方面，柱体主体的外径需要匹配配套减震弹簧的内径，保证弹簧套入后不会出现径向窜动，螺纹段的长度需要覆盖常规安装场景下的高度调节范围，两端铰接部的外径要大于柱体主体外径，

　　形成限位台阶，对套设在柱体上的弹簧起到轴向限位作用，安装时需要注意铰接孔的销轴配合间隙，既要保证转动灵活，也要避免间隙过大带来的横向晃动。这类构件在实际使用中，往往和悬架上体、阻尼活塞杆、减震弹簧配合组成完整的减震悬架单元，能够过滤掉路面颠簸、风力扰动带来的高频振动，避免通讯设备内部的精密电子元件因为长期受振出现焊点脱落、接触不良等故障，在结构设计时还要考虑构件表面的防护处理，因为户外通讯设备的工作环境往往存在潮湿、盐雾等腐蚀因素，足够的表面处理层厚度能够提升构件的使用寿命，减少后期运维的更换频次。
