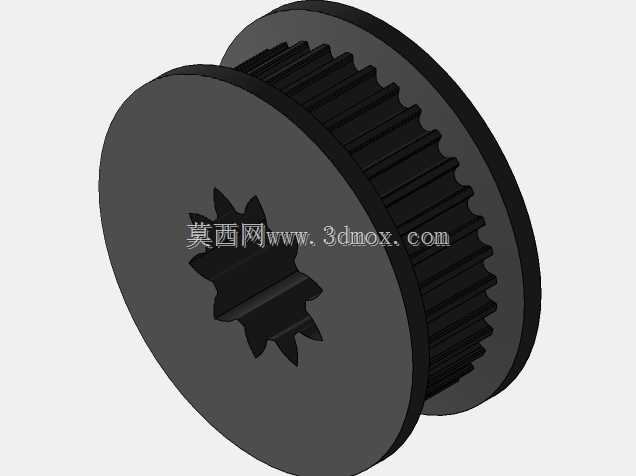

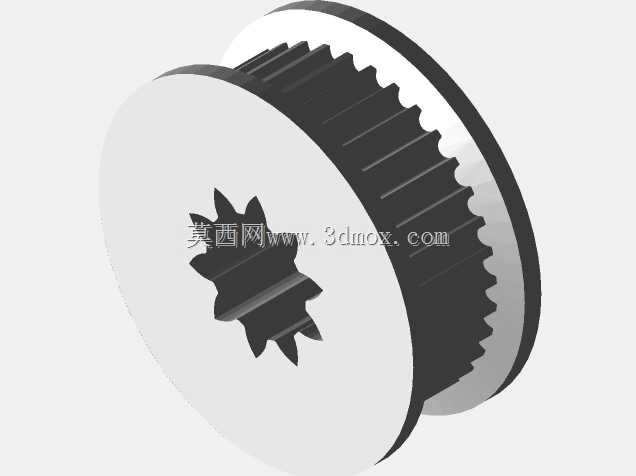

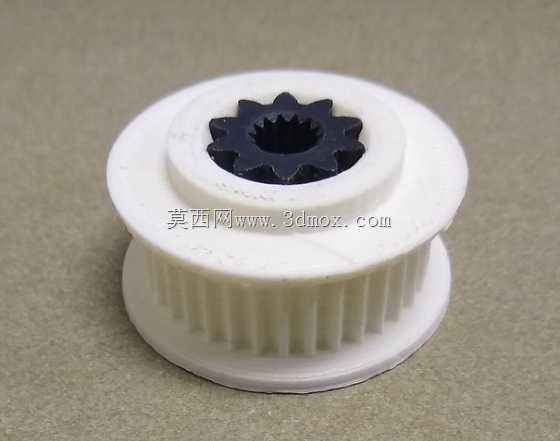

VEX齿轮适配型36t3mm同步皮带轮结构

　　在机器人竞赛传动系统、小型自动化输送模组这类对传动精度、安装适配性要求较高的场景里，这类集成齿轮适配孔的同步皮带轮，往往能解决不同标准传动件的衔接痛点。日常做小型传动结构选型时，经常会碰到VEXpro系列小齿轮和常规3mm节距同步带轮安装接口不匹配的问题，单独做转接件不仅会额外占用安装空间，还会增加传动链的累计间隙，影响传动响应速度，这款一体结构的皮带轮就是针对这类衔接需求设计的。从结构功能上看，它的外圈是标准36齿3mm节距同步带啮合齿形，齿形轮廓做了适配同步带齿槽的圆角过渡，能减少同步带运转时的弯折磨损，带轮两侧的挡边高度刚好覆盖同步带的带宽范围，能避免高速运转时同步带出现跑偏脱齿的问题，不需要额外加装挡圈来限制带的位置。

　　中心的内孔直接加工成10齿20DP的VEX齿轮孔型，和对应规格的VEXpro小齿轮可以直接嵌合装配，不需要额外加工键槽或者做转接轴，装配时只要将齿轮对准内孔齿位压入即可，同轴度能控制在很小的公差范围内，减少运转时的径向跳动。设计思路上没有采用常见的分体转接结构，而是直接将适配齿轮的内齿集成在带轮本体上，整体采用硬质耐磨的工程塑料材质成型，既控制了整体重量，又能满足竞赛机器人这类对负载重量有严格限制场景的使用需求，同时塑料材质的自润滑特性，也能减少和配合齿轮啮合时的摩擦损耗。从安装边界来看，带轮的整体外径匹配36齿3mm节距同步带的啮合直径，轮毂的突出高度适配常规2mm-6mm厚度的安装板位，

　　中心齿轮孔的深度刚好覆盖配合小齿轮的啮合长度，不会出现齿轮啮合不到位或者突出过多干涉周边结构的问题，安装时只需要一根对应规格的固定轴穿过中心孔，配合轴端挡圈就可以完成固定，不需要额外设计复杂的安装座。实际使用时，这类带轮常被用在机器人的输送机构、抬升机构的动力传递环节，外圈同步带负责和长距离布置的同步带啮合传递动力，中心内齿直接和驱动端的小齿轮啮合，省去了中间的转接轴和联轴器，让整个传动结构的布局更紧凑，传动背隙也能控制在适合精密动作的范围内，不会因为转接环节过多出现动作滞后的问题。齿形加工时，不管是外圈的同步带齿还是内孔的齿轮齿，都做了对应的公差匹配，既不会因为间隙过大出现传动晃量，也不会因为过盈量太大导致装配困难，日常维护时也可以直接快速拆装更换，不需要复杂的工装辅助。
