FRC机器人PVC管架原型结构

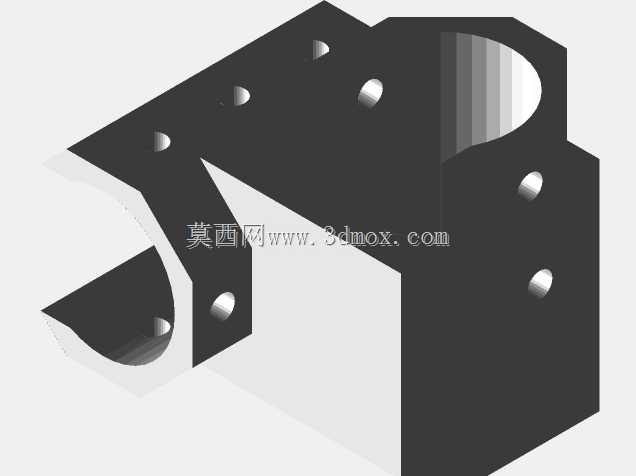

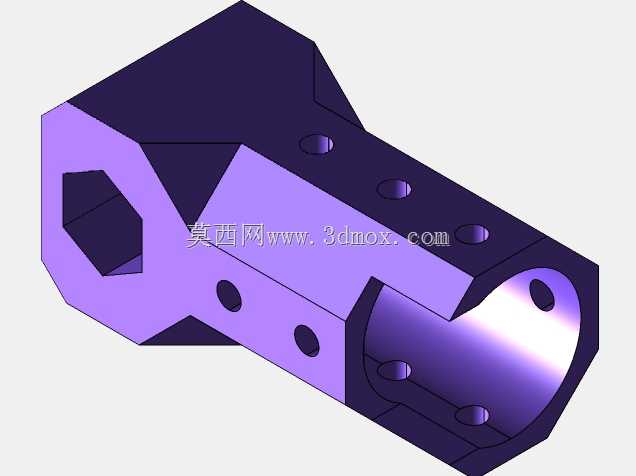

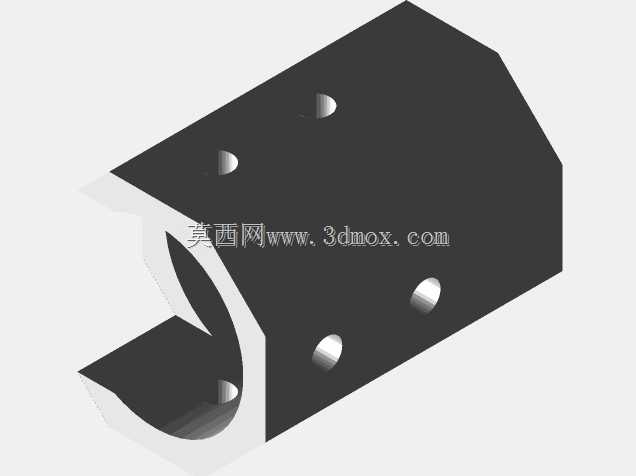

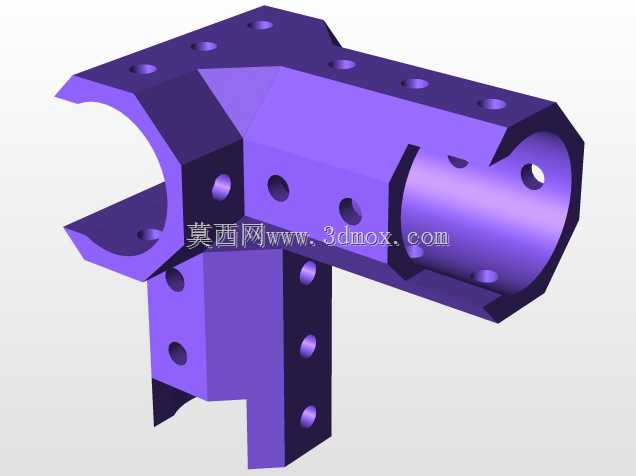

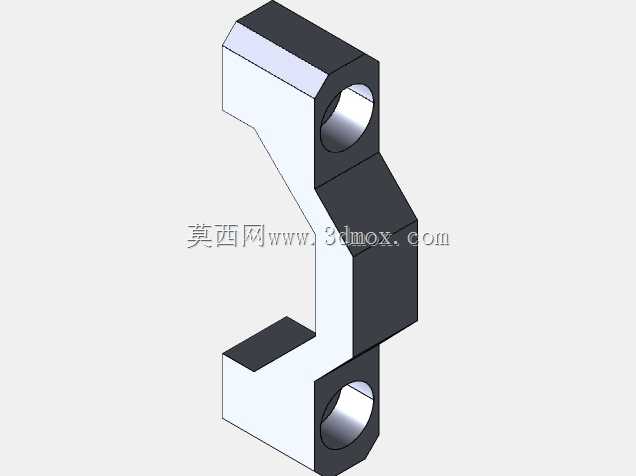

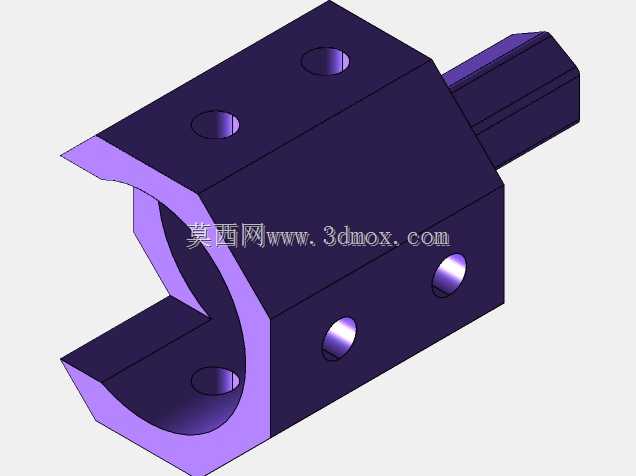

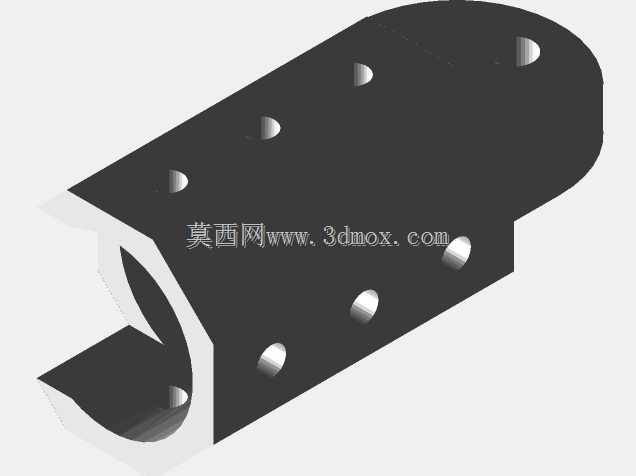

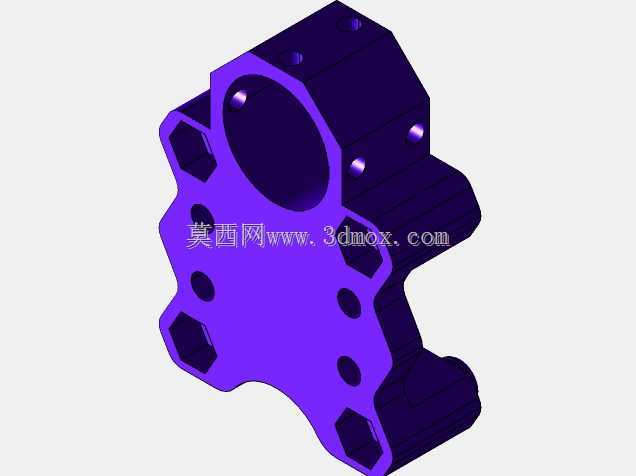

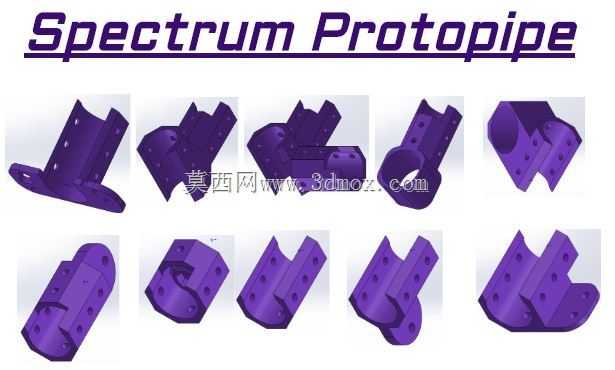

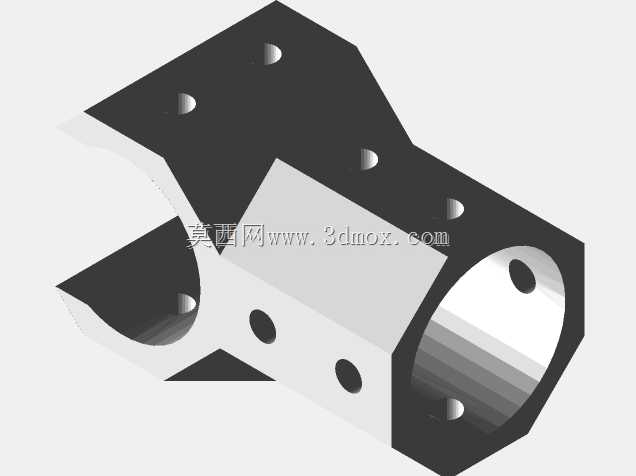

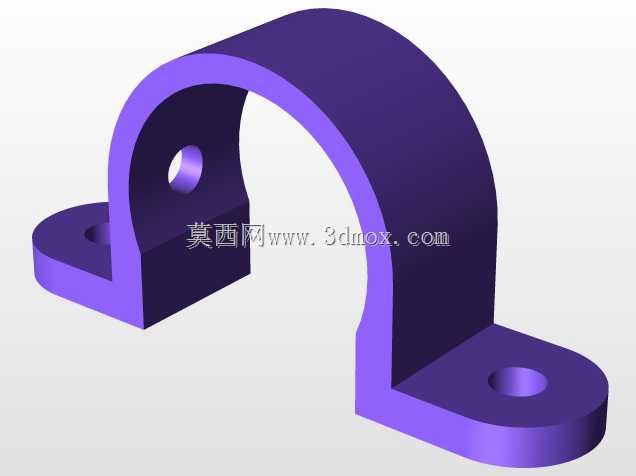

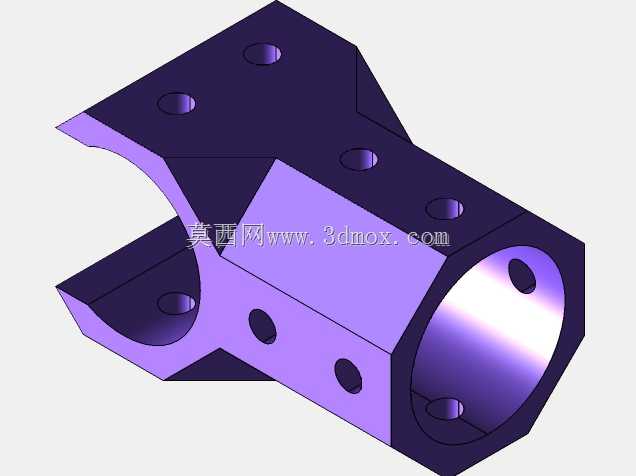

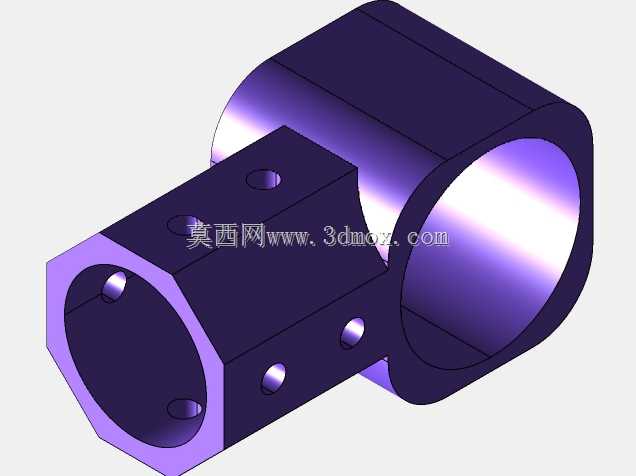

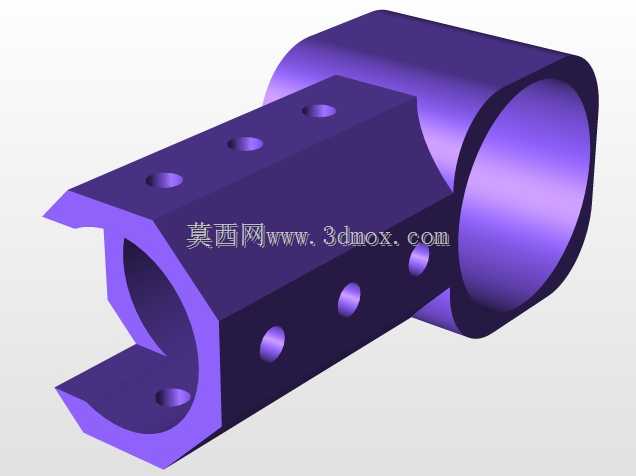

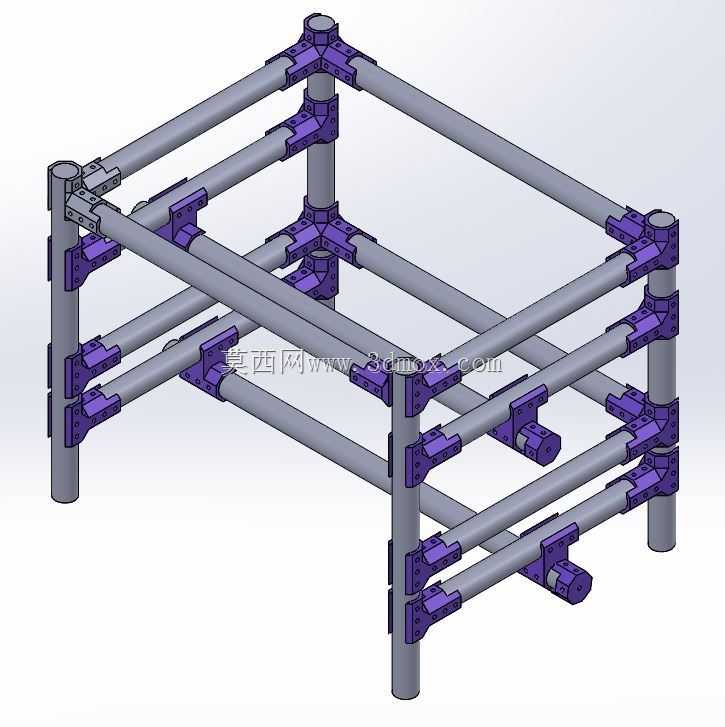

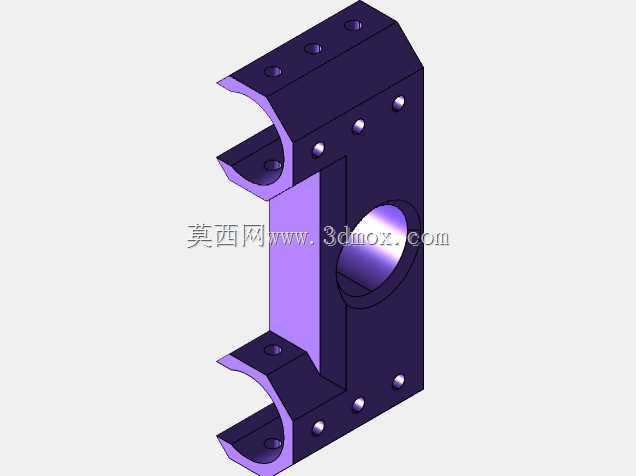

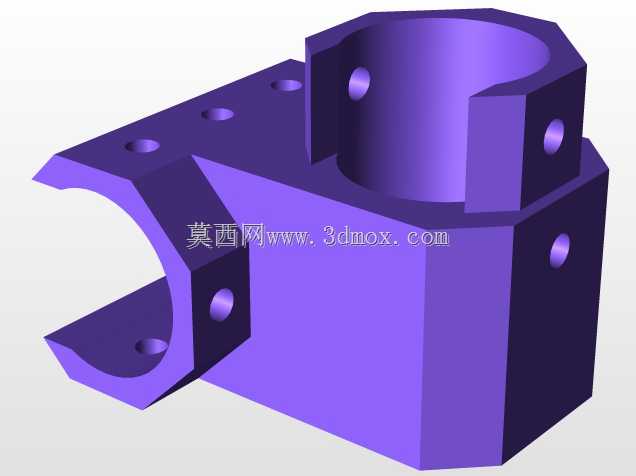

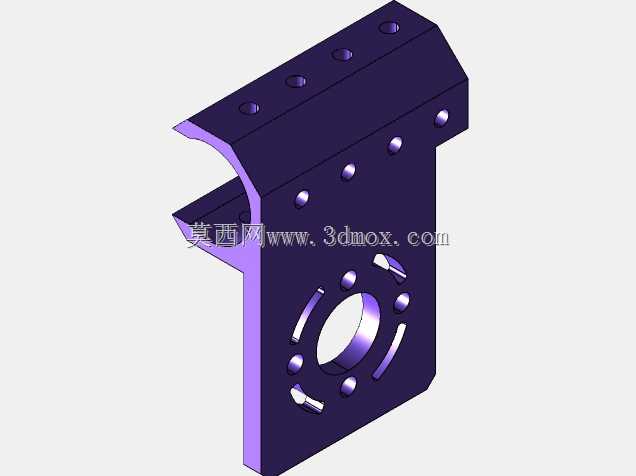

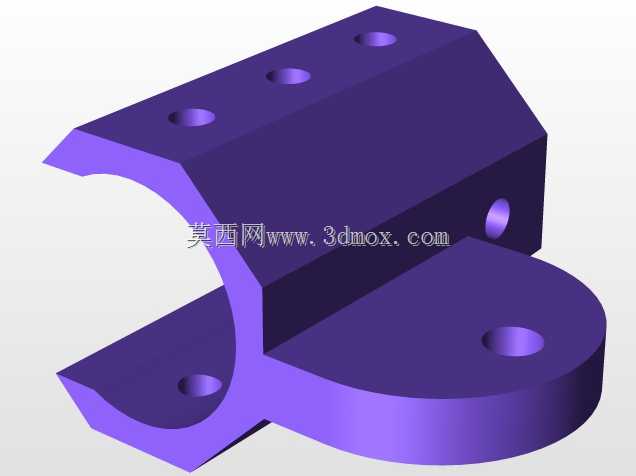

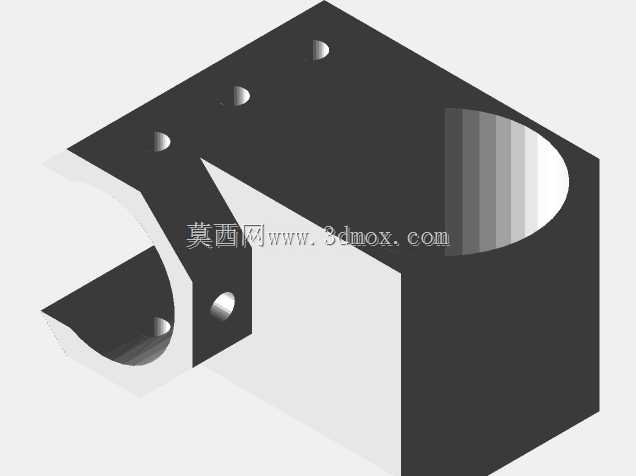

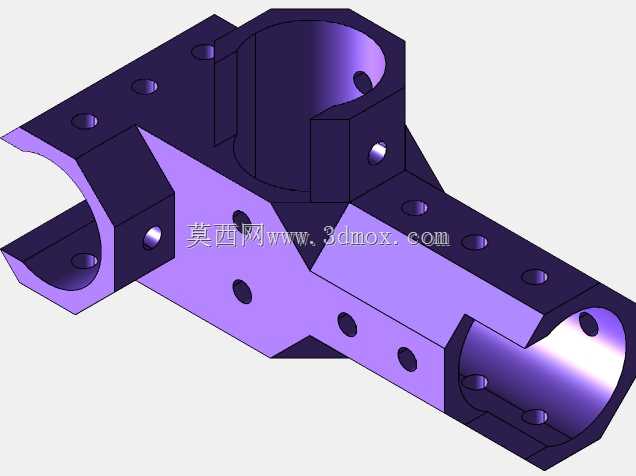

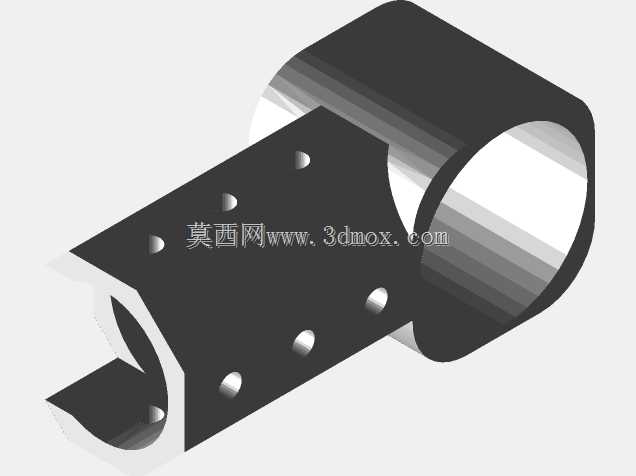

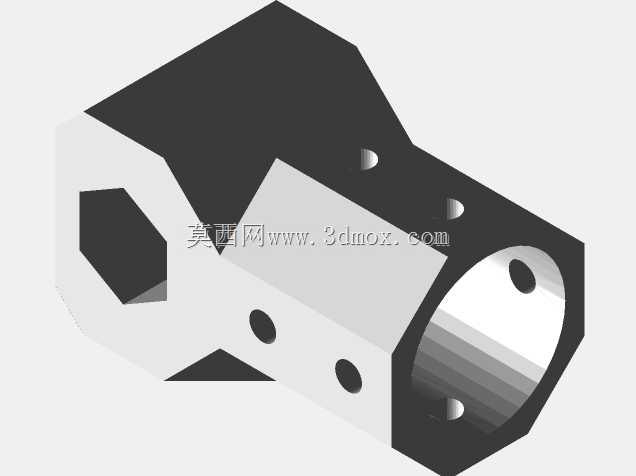

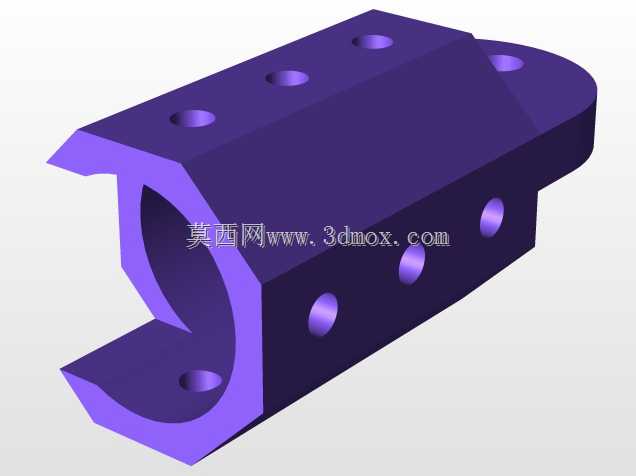

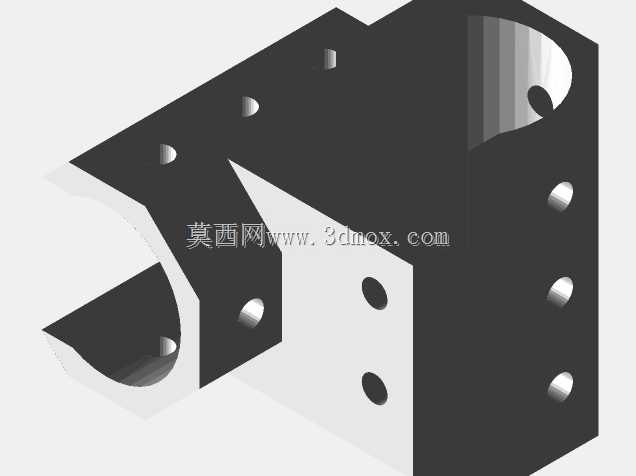

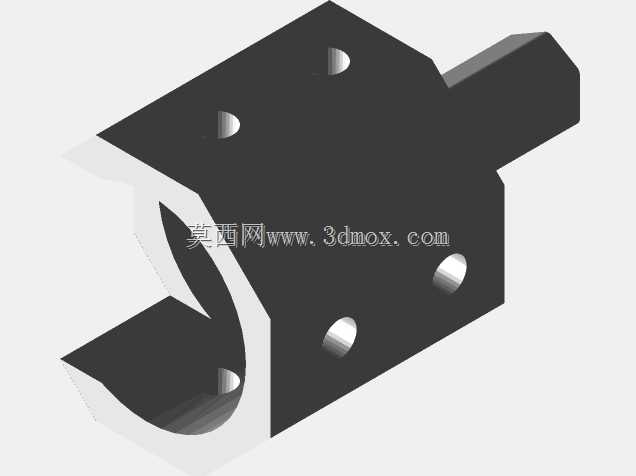

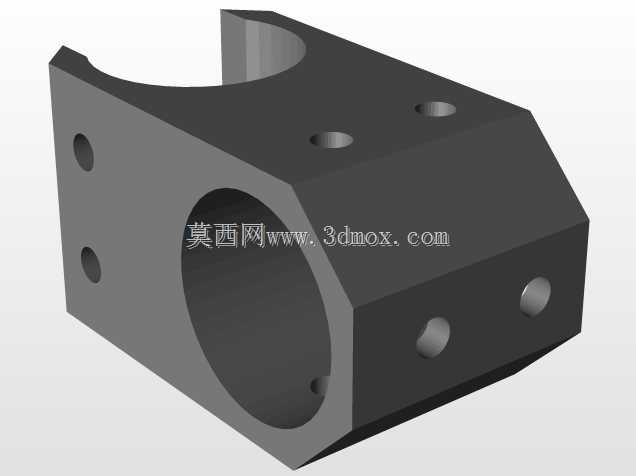

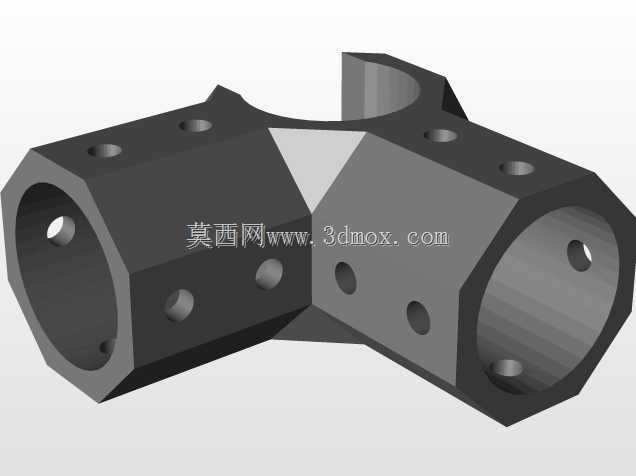

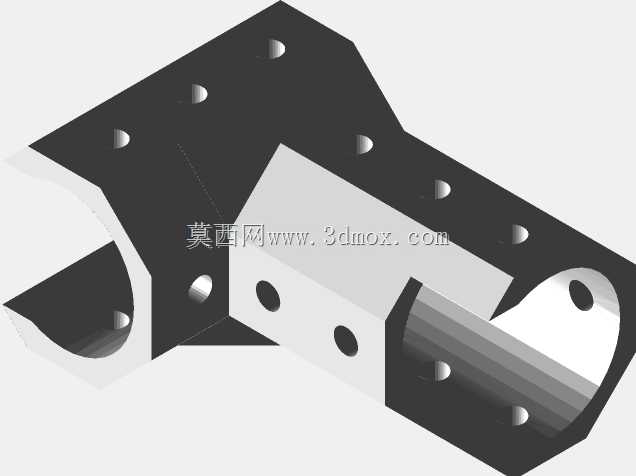

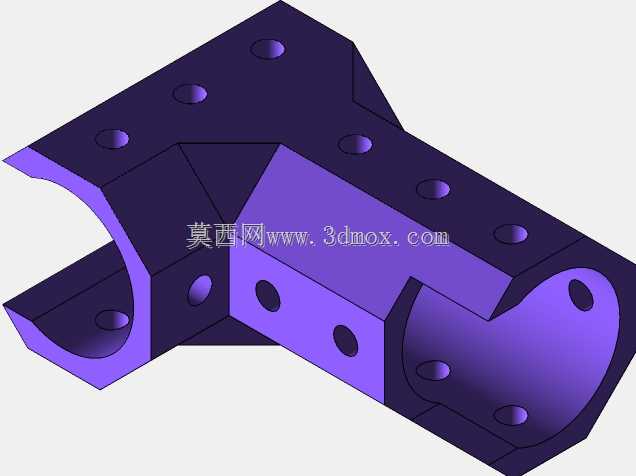

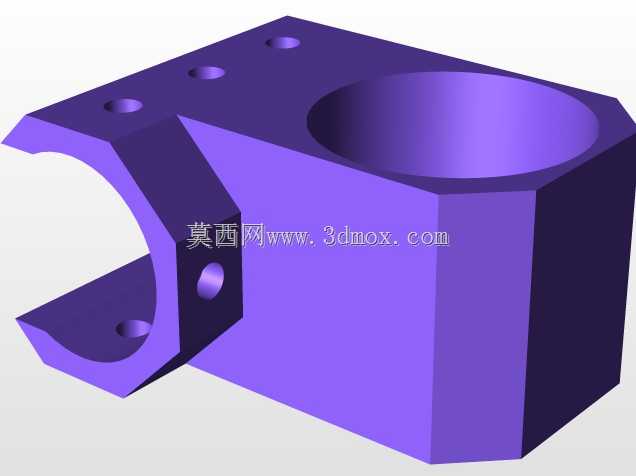

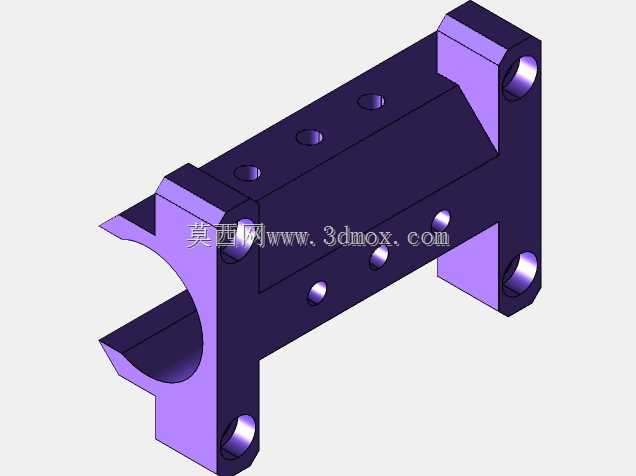

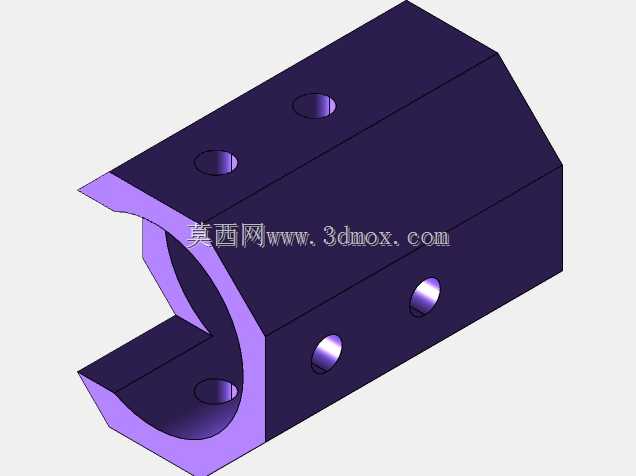

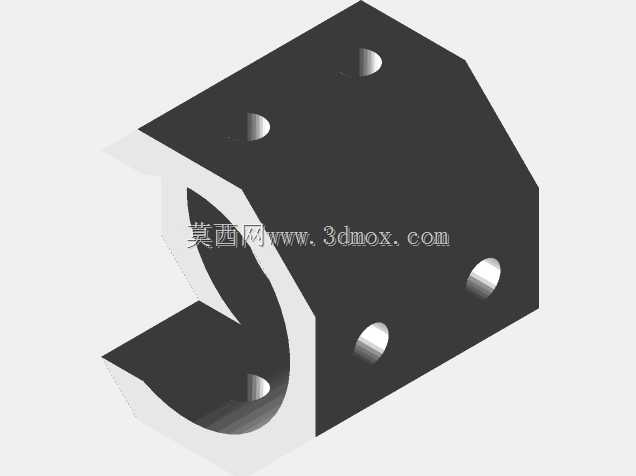

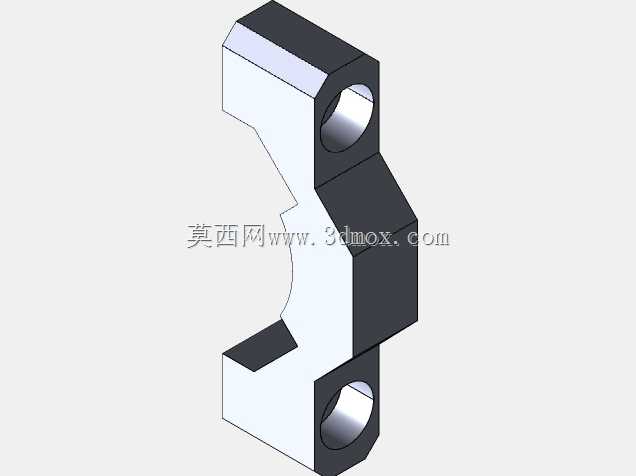

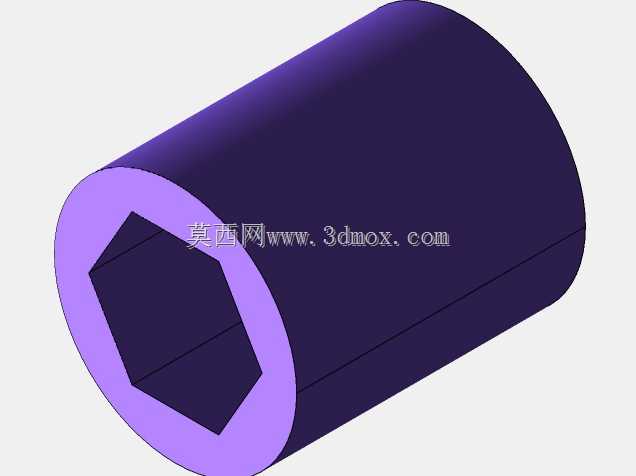

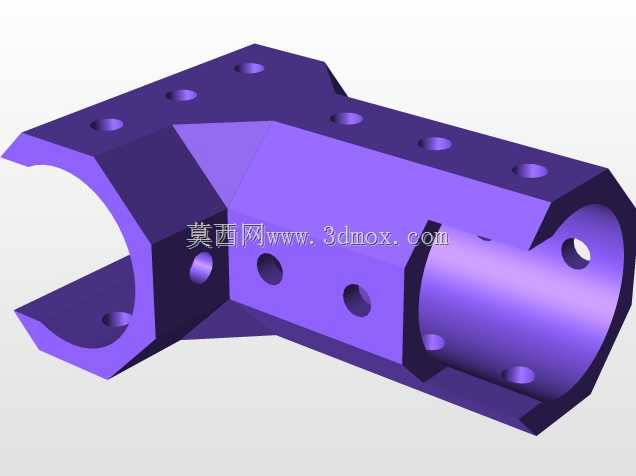

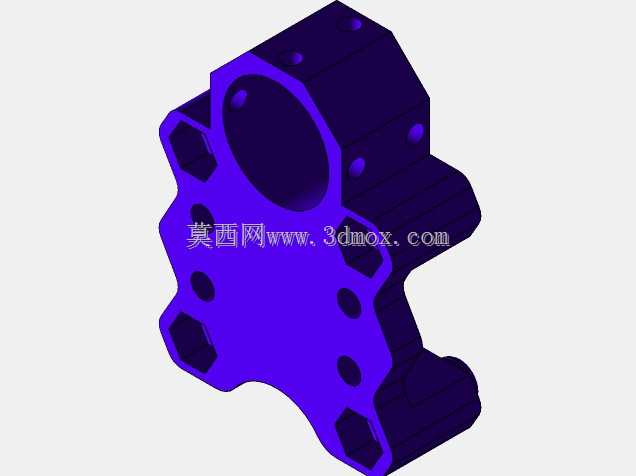

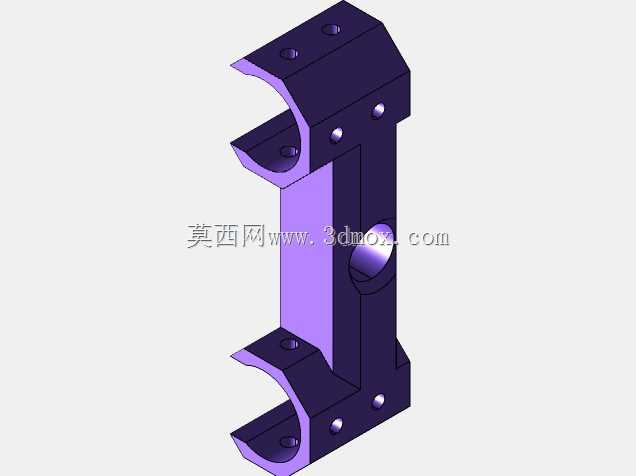

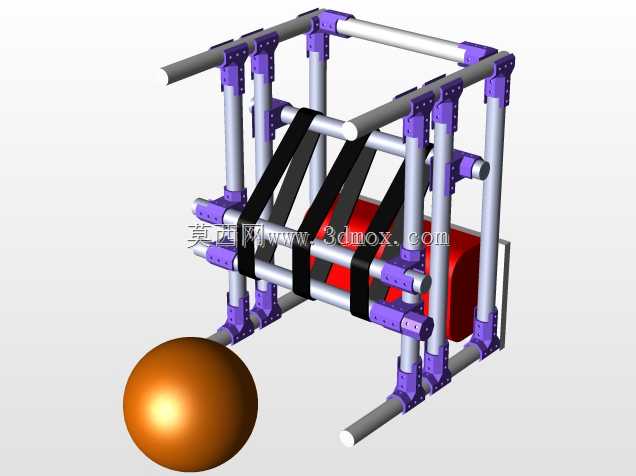

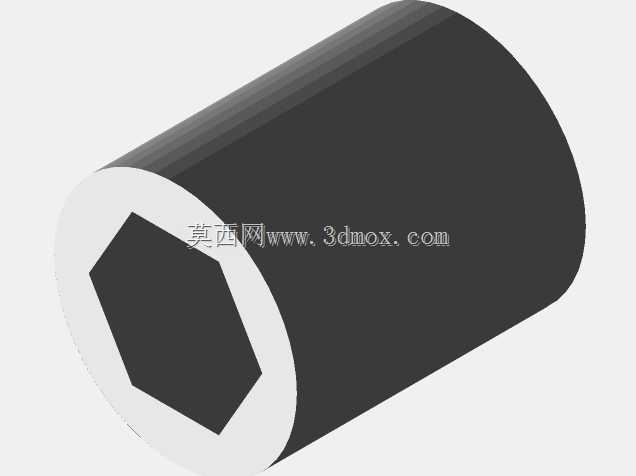

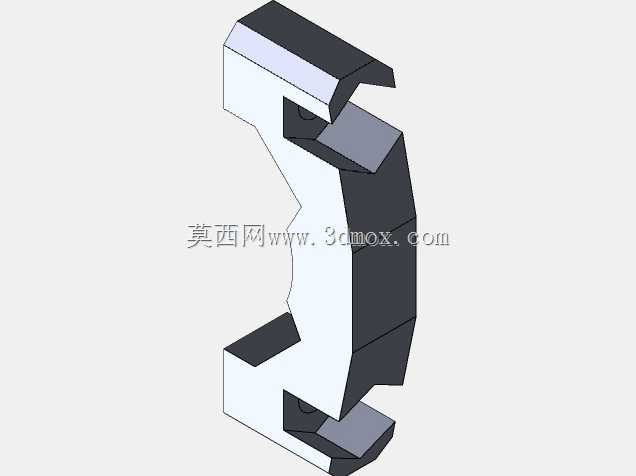

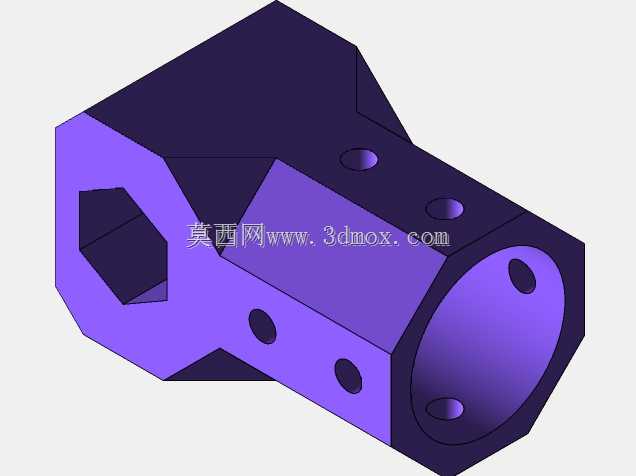

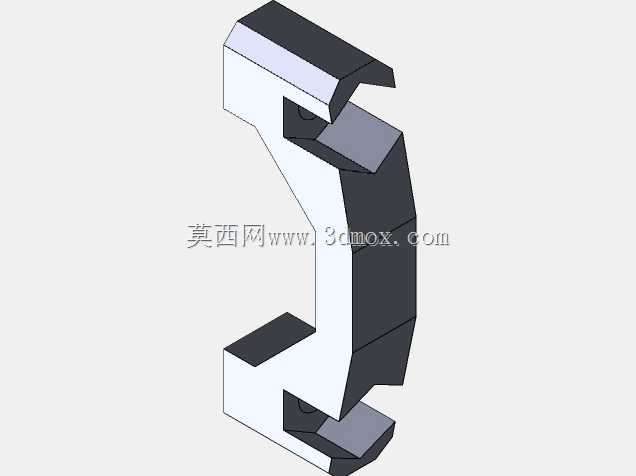

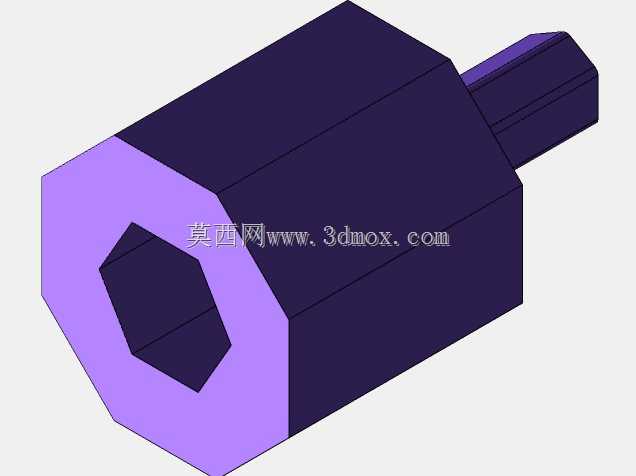

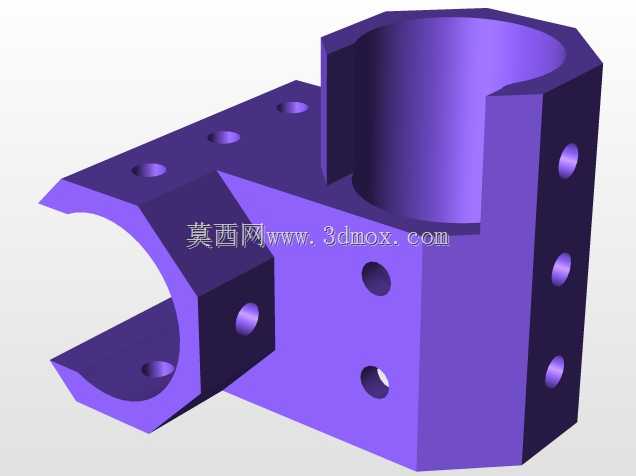

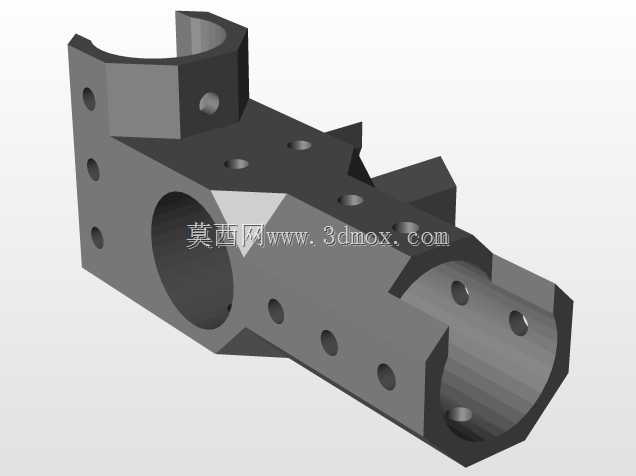

　　这套结构是面向FRC机器人赛事初期方案验证打造的快速原型台架，核心作用是在方案迭代早期，帮助团队快速验证机械布局、杆件受力逻辑、部件安装点位的合理性，跳过定制铝型材开模、复杂机加工的长周期环节，把概念阶段的变量验证成本压到最低。整个台架以标准规格PVC管材作为主体承载杆件，搭配3D打印的定制接头完成拼接，可选用1/2英寸PVC管或是7/8英寸OD管作为主杆件，适配不同负载等级的原型测试需求，接头的卡位设计完全匹配对应管材的外径公差，不需要额外粘接即可完成预组装，调整点位时只需拔插杆件、更换对应接头即可完成布局修改，相比传统铝型材框架的螺栓锁紧调整方式，单点位修改耗时能缩短七成以上。从结构设计逻辑来看，

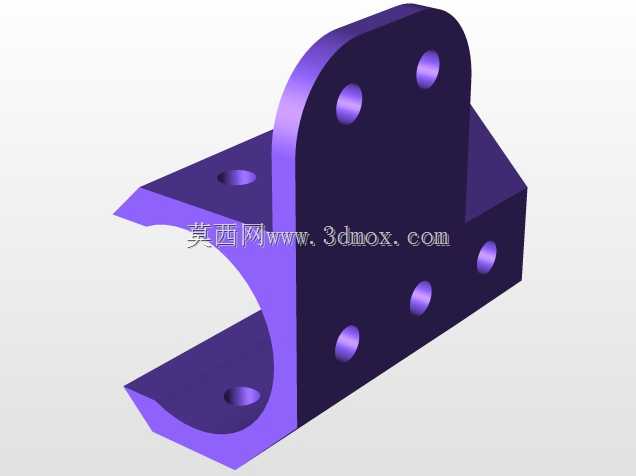

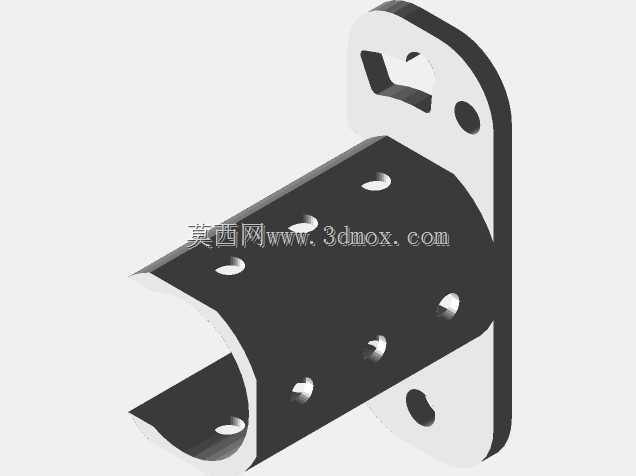

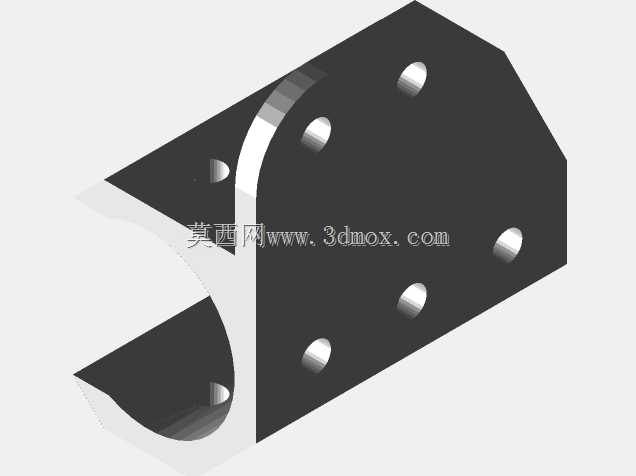

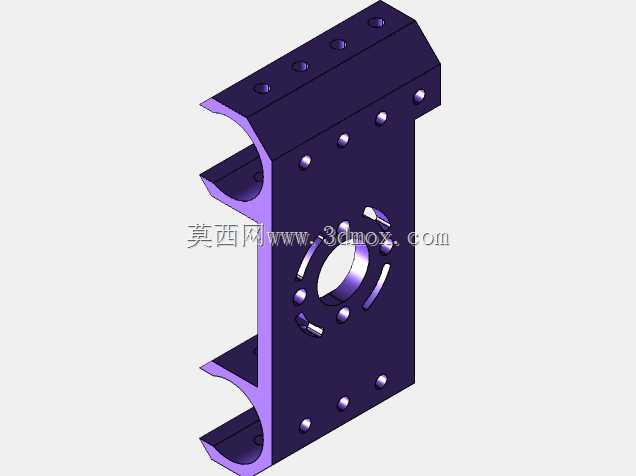

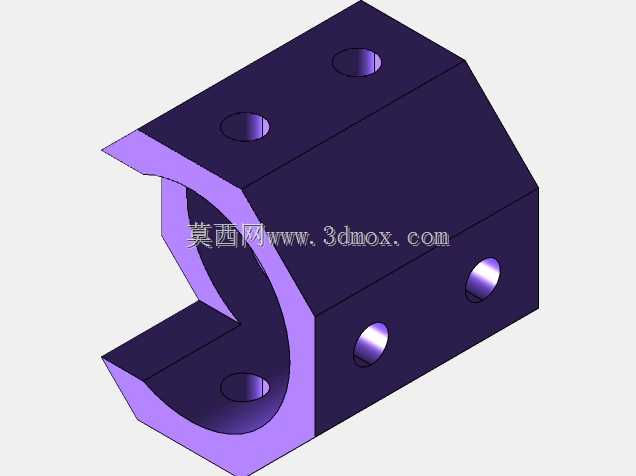

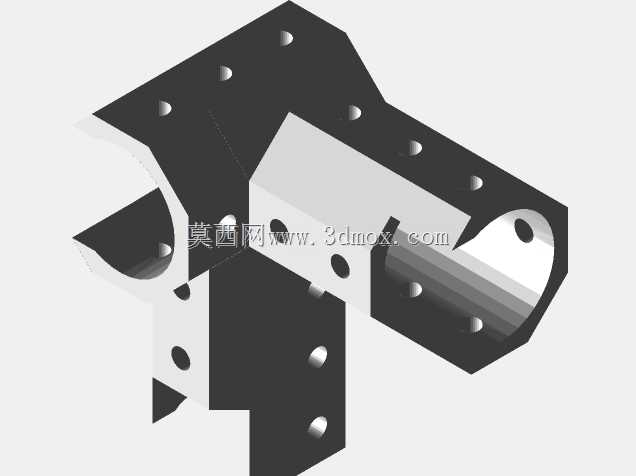

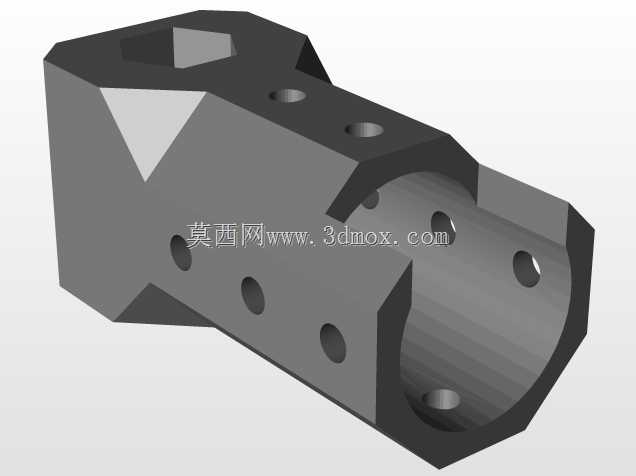

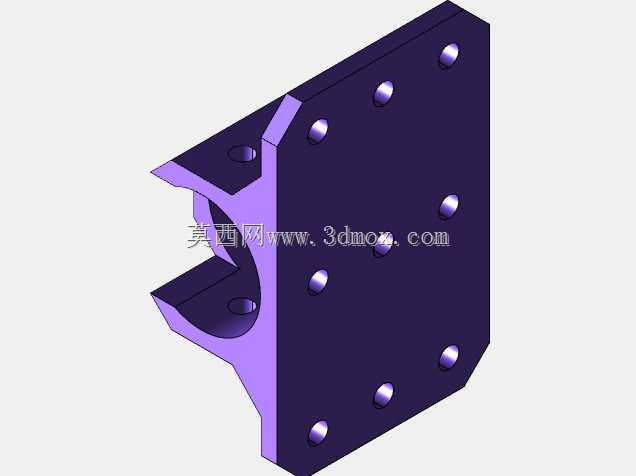

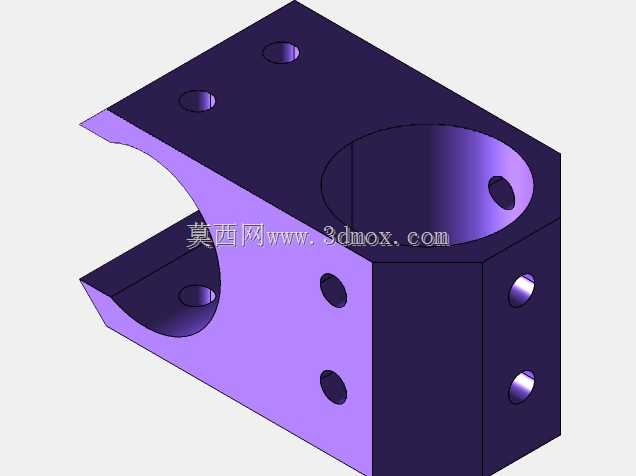

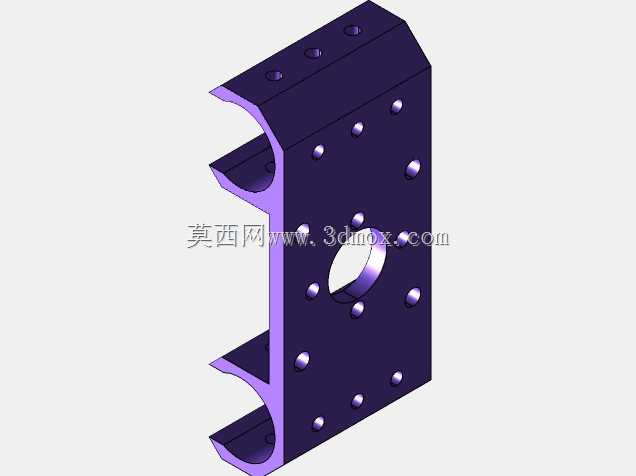

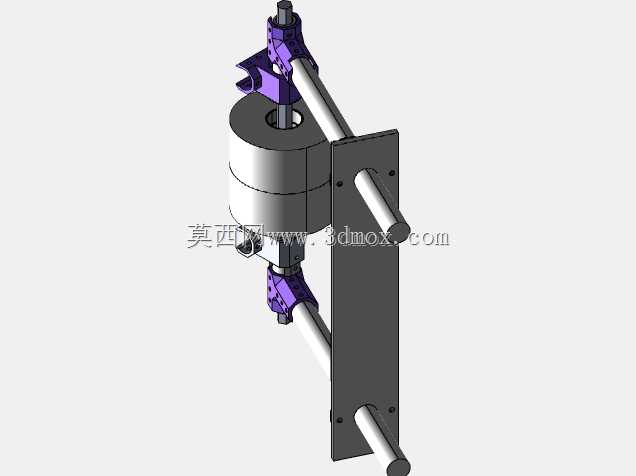

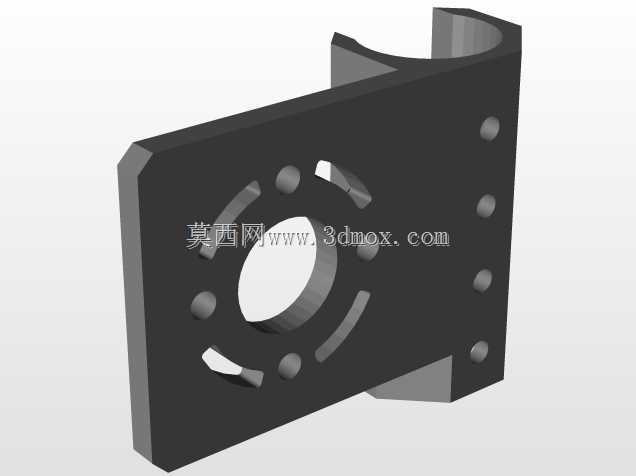

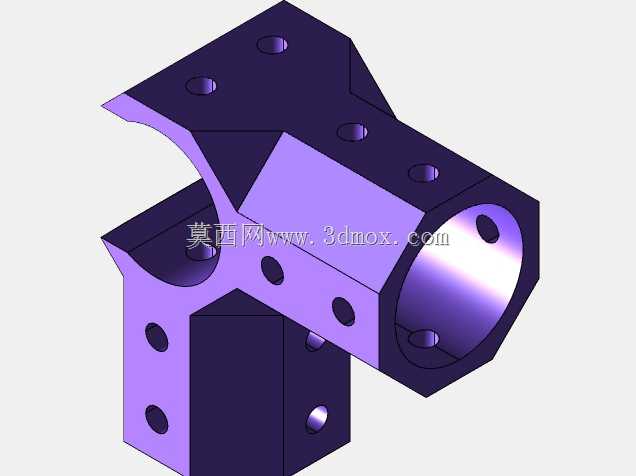

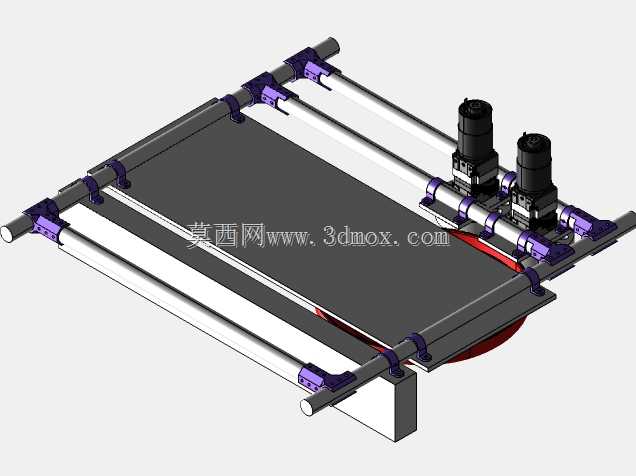

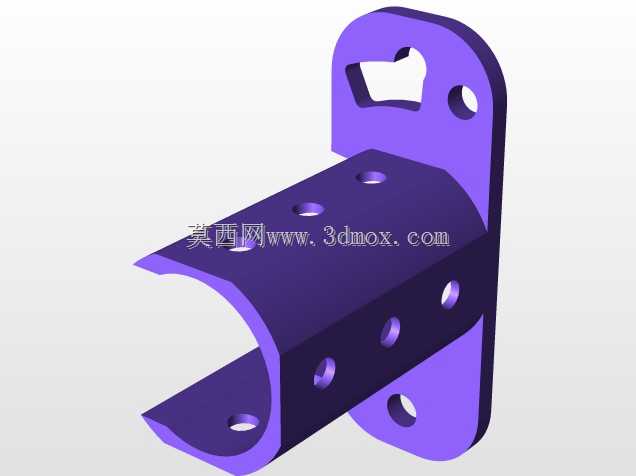

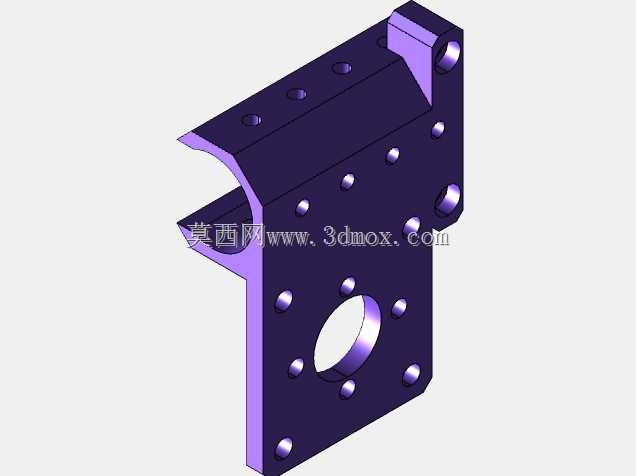

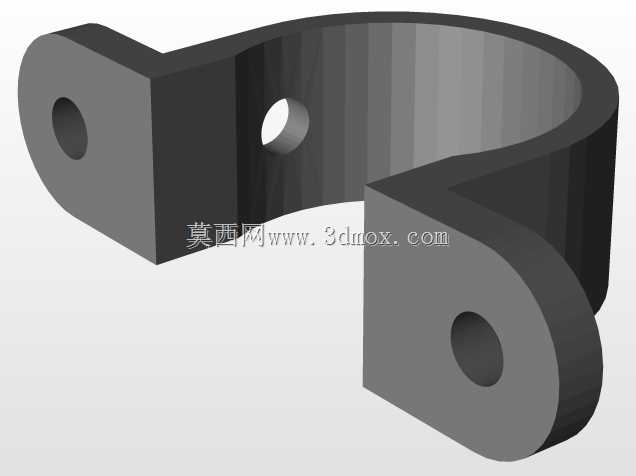

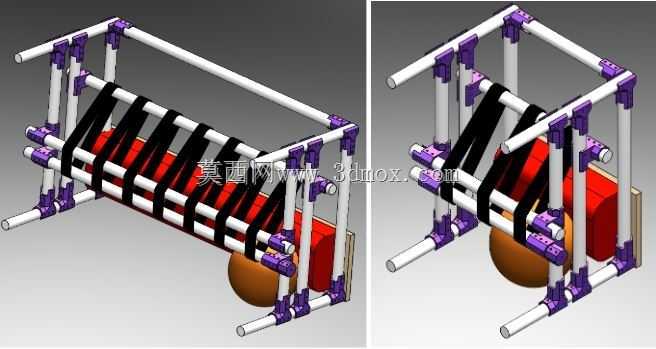

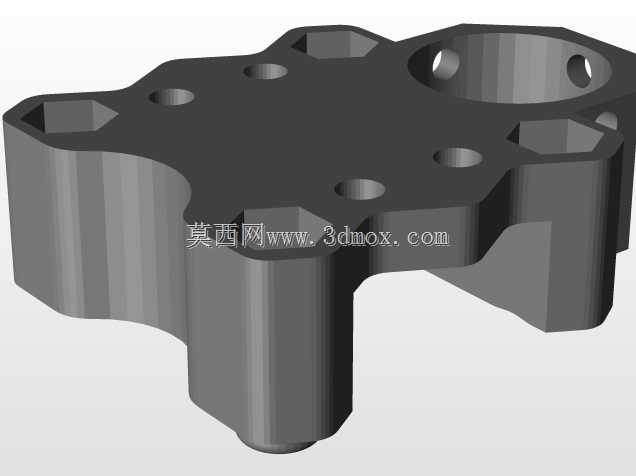

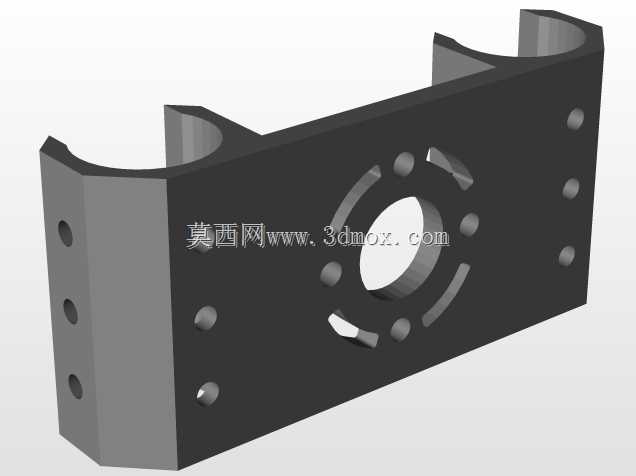

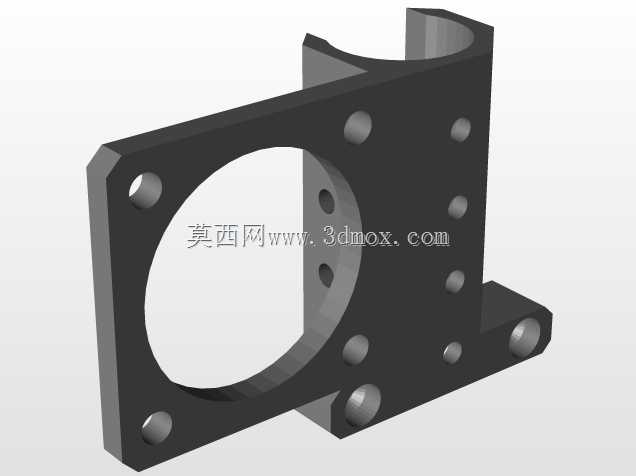

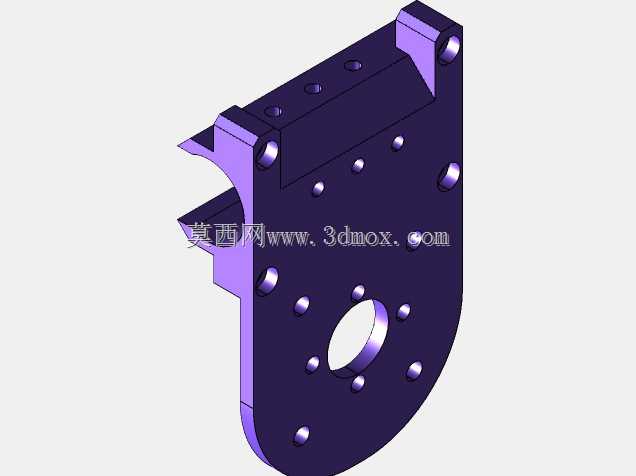

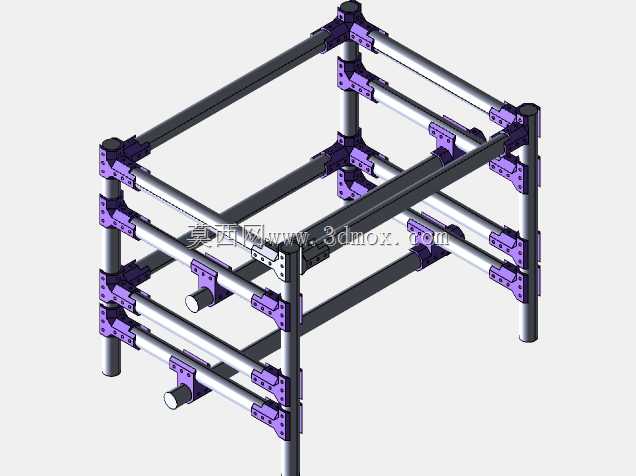

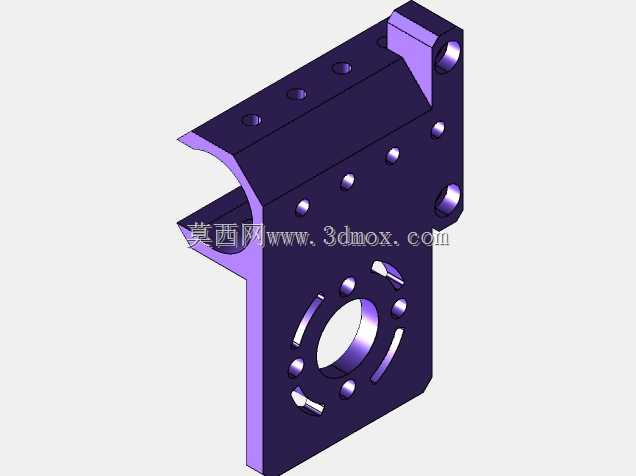

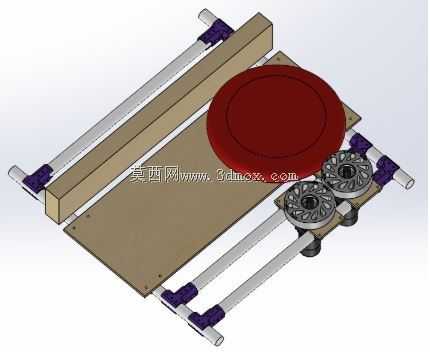

　　所有接头的安装面都预留了通用安装孔位，可直接固定传感器、执行器、走线卡扣等机器人常用部件，不需要额外在管材上钻孔攻丝，避免了管材钻孔后出现的应力集中断裂问题。台架的整体边界尺寸可根据测试需求灵活调整，横向、纵向的杆件长度可按需裁切，接头的多向卡位支持单层、多层框架搭建，既可以搭出单层的底盘测试架验证轮系布局，也可以搭出多层框架验证上层机械臂、取放机构的安装高度与干涉情况。在实际赛事备赛场景中，这类原型台架多用于方案选型阶段：当团队有多个机构布局思路时，可快速搭出1:1的台架模型，模拟实际比赛场景下的机构运动行程，排查杆件之间的运动干涉，验证部件安装后的重心分布是否合理，甚至可以直接在台架上安装低负载的执行器完成动作逻辑测试，

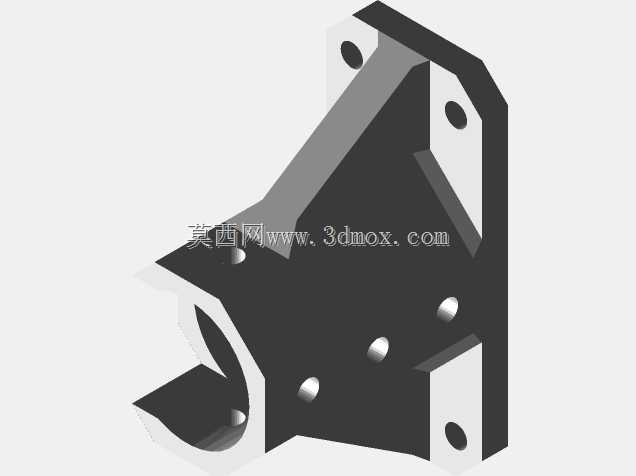

　　等方案完全定型后再转换为铝型材或是碳纤维管材的正式竞赛结构，能大幅减少正式结构的反复修改次数，降低备赛阶段的物料损耗与时间成本。接头的受力结构经过针对性优化，拐角位置做了加强筋设计，能够承受原型测试阶段的常规负载，不会出现接头断裂导致的台架变形问题，所有接头的连接点位都做了圆角过渡，避免组装过程中划伤操作人员，也能减少应力集中带来的部件损坏风险。
