DeWalt TSTAK工具箱替换门锁结构

　　在现场作业、移动维保、户外施工等场景中，堆叠式工具存储箱是一线作业人员收纳手动工具、电动工具、耗材配件的核心载体，DeWalt TSTAK系列凭借模块化堆叠结构、抗冲击壳体设计，在工业维保、家装施工、设备运维领域应用广泛。这类工具箱的原厂锁扣属于高频受力易损件，日常堆叠搬运、频繁开合、户外磕碰都可能导致锁舌断裂、卡扣失效，一旦锁具损坏，整箱工具的收纳安全性、堆叠稳定性都会受影响，单独采购原厂替换件不仅周期长，部分停产型号甚至无法找到适配配件，自行设计可3D打印的替换门锁，就能快速解决现场配件替换的刚需。

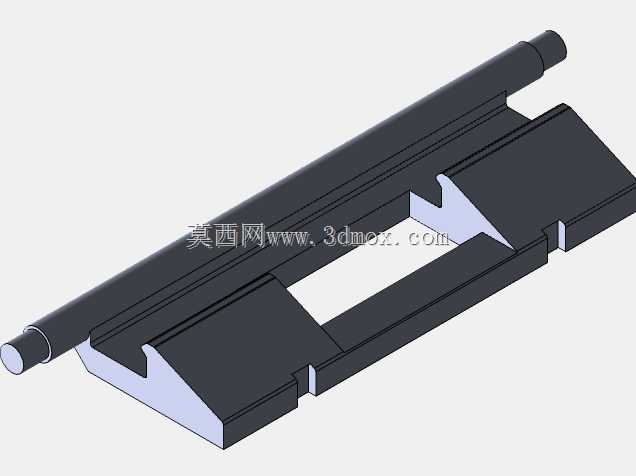

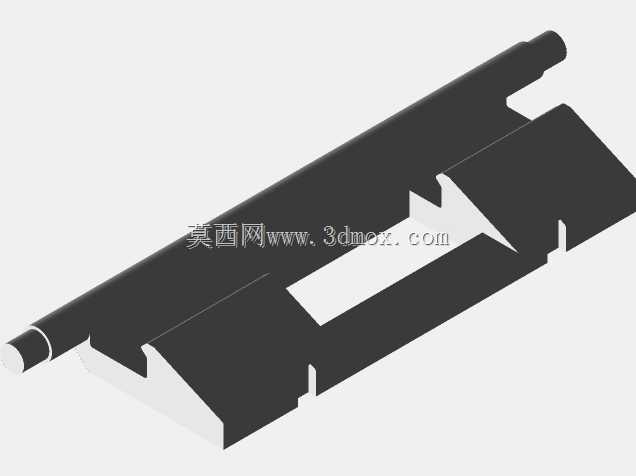

　　这款替换门锁的设计完全匹配TSTAK箱体的原有安装边界，整体采用长条式一体化结构，主体为扁平状锁身，一端设置圆柱状铰接转轴，完全适配箱体上原有的铰接安装孔位，无需对箱体进行二次打孔、打磨改造，拆卸损坏的原厂锁件后可直接装入，安装间隙控制在0.2mm以内，开合过程无卡滞、无松旷。锁身中部设置镂空让位结构，一方面是为了避让箱体上的锁止凸台，保证锁合时锁舌能完全卡入箱体卡槽，另一方面也能减少打印耗材用量，降低零件自重，同时避免打印过程中出现大面积平面翘曲的问题。锁舌部分采用斜楔式导向设计，锁合时无需刻意对齐，轻压箱盖即可顺着斜面滑入锁止位，解锁时扳动锁身尾部的施力端，就能带动锁舌脱离卡槽，开合手感与原厂件保持一致。

　　考虑到3D打印的工艺特性，这款零件设计时预留了打印支架的安装位，锁身底部的微小针脚结构通过支架支撑打印，能避免悬臂结构打印时出现下垂、层间剥离的问题，采用PETG材料打印时，层间结合力足够应对日常开合的受力需求，零件的抗冲击性、耐候性也能适配车间、户外等复杂作业环境，不会因为低温、轻微磕碰出现脆断。锁身的受力部位做了加厚处理，铰接转轴位置的壁厚比非受力区域厚1.5mm，长期反复开合也不会出现转轴断裂、锁身变形的问题，锁合后能保证上下堆叠的箱体之间无相对窜动，搬运过程中不会出现箱盖意外脱开、工具散落的情况。

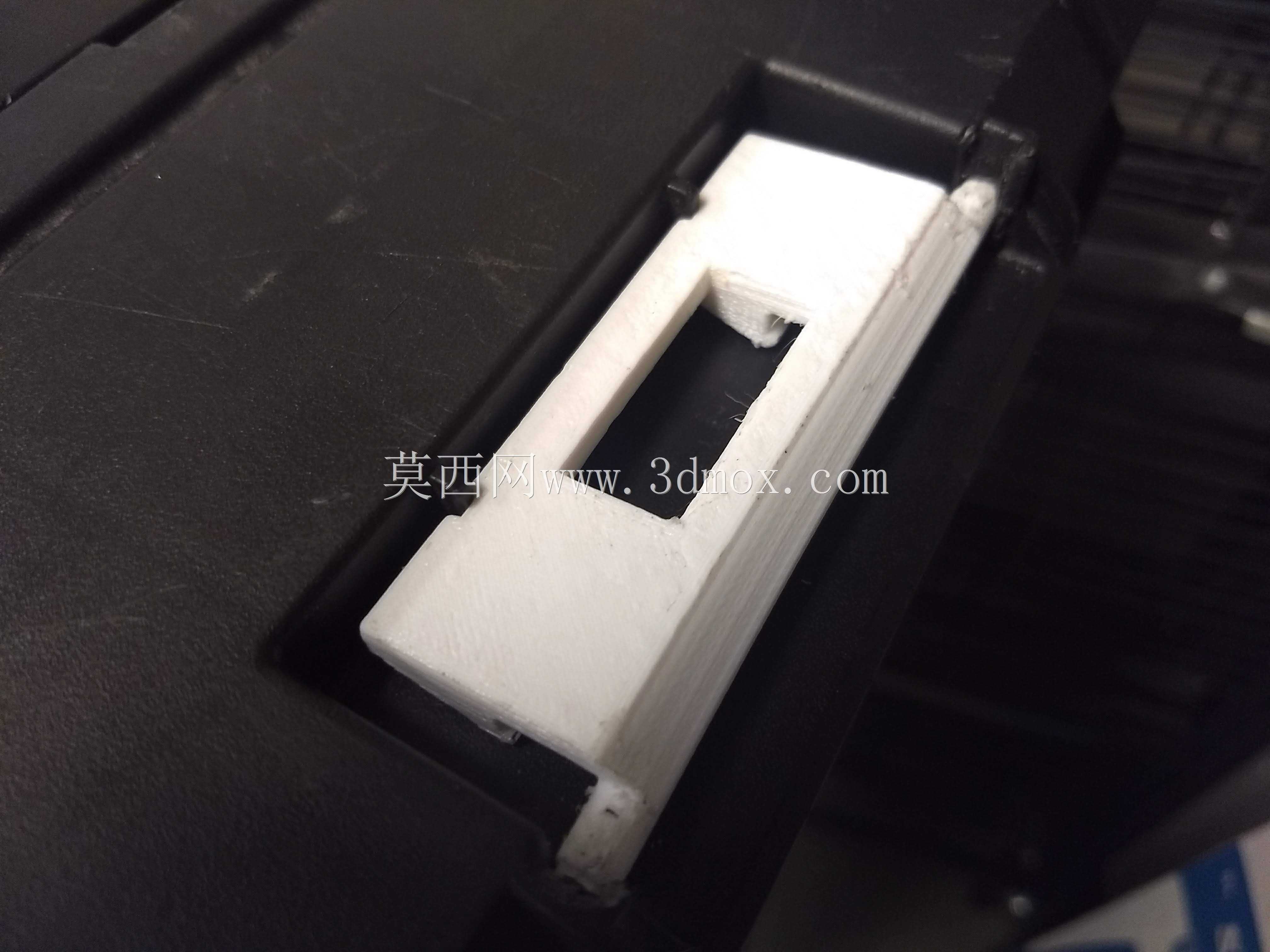

　　从实际使用的角度看，这类替换配件的核心价值在于快速适配、低成本修复，不需要改动原有箱体的任何结构，打印完成后去除支撑即可直接装配，尺寸精度控制得当的情况下，装配后的锁合间隙均匀，锁止力度适中，完全可以替代原厂损坏的锁件，延长整套工具箱的使用寿命，对于需要频繁外出作业的维保人员、施工团队来说，自行打印替换件能大幅缩短配件等待周期，避免因为工具箱锁具损坏影响正常作业进度。
