适配FRC原型的六角轴环连接结构

　　这款六角轴环的设计初衷，是为低负荷机械传动场景提供高性价比的轴端限位与连接方案，尤其适配FRC赛事原型机搭建、小型桌面实验装置、简易自动化输送模组这类对成本敏感、负载要求不高的应用场景。从结构设计逻辑来看，整体采用1/4英寸的主体宽度，适配1/2英寸规格的六角传动轴，这类六角轴在小型DIY机械、教育类机器人赛事中应用极广，相比圆轴加键槽的连接方式，六角轴本身自带周向防转特性，轴环不需要额外加工键槽结构就能完成轴向定位，大幅降低了零件加工与装配的复杂度。

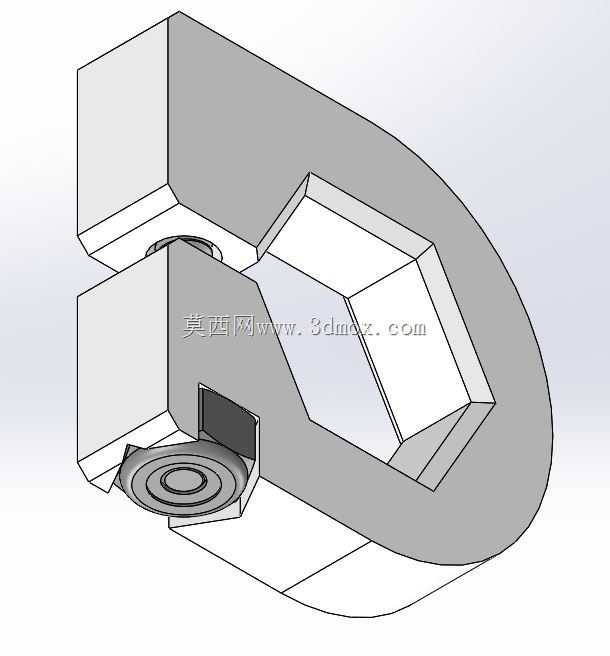

　　锁紧结构选用行业通用的4-40规格尼龙锁紧螺母搭配1英寸长度的4-40内六角头螺钉，尼龙锁紧螺母的嵌件可以在设备持续小幅振动的工况下避免螺钉松脱，不需要额外加装防松垫圈，减少装配零件数量；1英寸的螺钉长度预留了足够的调节余量，既可以适配不同壁厚的安装基座，也能在轴环夹紧六角轴时提供足够的锁紧力，避免轴环在轴向受力时出现滑移。

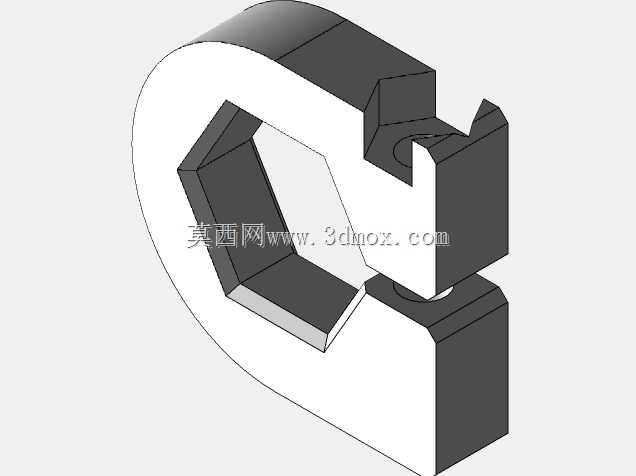

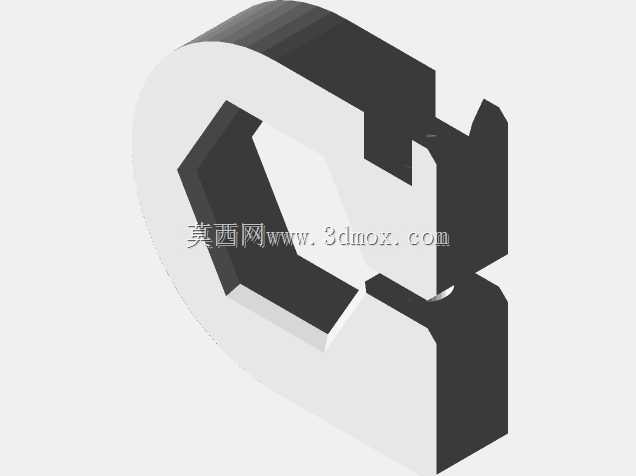

　　从安装边界来看，轴环的主体外形做了半圆弧与六角安装位结合的设计，半圆弧结构可以避开周边相邻的传动零件，比如同步带轮、小型轴承座的安装空间，不会出现装配干涉；六角安装位可以直接卡在对应规格的铝型材槽口或者预制的六角安装孔内，不需要额外设计防转结构，装配时只需要拧紧内六角螺钉即可完成固定，单人用普通内六角扳手就能完成全部装配操作，不需要专用工装。

　　在实际使用场景中，这类轴环可以替代价格更高的商用轴端挡圈、抱紧式轴环，在低负荷的原型验证阶段，不需要采购高价标准件就能完成轴系的轴向定位，比如在FRC机器人的输送辊轴端、机械臂关节的限位位置、小型3D打印机的传动辊定位处都能使用。设计时特意将零件壁厚控制在合理范围，既保证锁紧时的结构强度不会出现开裂，也尽可能减少材料占用，不管是采用3D打印制作原型，还是后续小批量采用尼龙或者铝合金机加工，都能控制生产成本。轴环的内六角孔与六角轴采用间隙配合设计，装配时可以顺畅滑入轴的指定位置，锁紧后依靠螺钉的夹紧力让轴环内孔与六角轴表面产生足够的摩擦力，同时六角面的贴合也能分担周向的扭矩载荷，避免长期使用后轴环出现位置偏移。
