Fender美式豪华贝斯双线圈拾音器结构设计

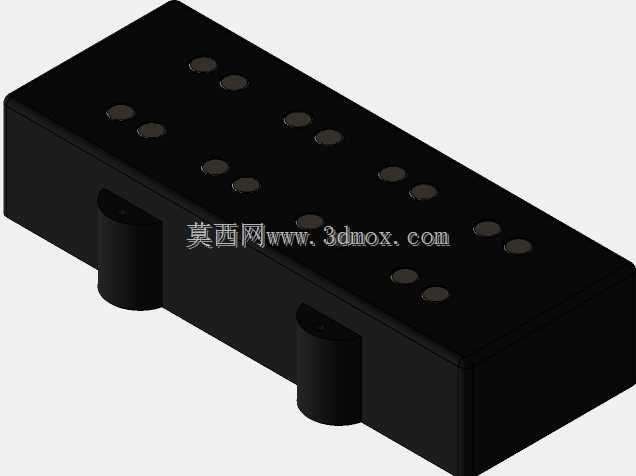

　　这款双线圈贝斯拾音器主要应用于电声乐器制造领域，是美式豪华款电贝斯的核心拾音组件，承担着将贝斯琴弦振动转化为电信号的核心功能，直接决定电贝斯的输出音色、信噪比与动态响应范围。从结构设计来看，整体采用长方体封闭式外壳结构，外壳做哑光黑色处理，顶面均匀排布两列共12个磁柱点位，对应六弦贝斯的每根琴弦的双线圈拾音点位，磁柱高度可根据琴弦间距做微调适配，保证每根琴弦的拾音灵敏度均衡。设计过程中优先考虑了安装适配性，外壳底部设置两个圆柱形定位柱，与贝斯琴身的预制安装孔位精准匹配，安装时无需额外做定位打磨，可直接嵌入标准尺寸的拾音器开槽，定位柱的直径与伸出长度经过反复校核，既保证安装后不会出现横向窜动，也不会因柱体过长顶到琴身内部的电路走线槽。

　　拾音器的外壳壁厚做了均匀化处理，边角处做小半径圆角过渡，既避免安装时刮伤琴身漆面，也能减少外壳自身的谐振对拾音信号的干扰。双线圈的绕线仓完全封闭在外壳内部，可有效屏蔽外界电磁干扰，降低演出场景下灯光设备、无线信号带来的电流底噪，相比开放式单线圈拾音器，信噪比提升明显，尤其适合大音量的现场演出场景。外形尺寸方面，整体长宽高参数适配主流豪华款电贝斯的琴颈与琴桥中间位置的安装开槽，安装后顶面与琴身表面的高度差控制在合理范围，可通过侧边的调节螺丝微调拾音器与琴弦的间距，适配不同演奏力度下的输出增益需求。磁柱的排布间距严格对应标准六弦贝斯的琴弦弦距，从最粗的低音弦到最细的高音弦，每个磁柱的中心与对应琴弦的中心重合度误差控制在极小范围内，

　　避免出现弦间串音、输出音量不均衡的问题。外壳侧面预留的走线槽位置与常规贝斯的电路仓开孔位置对齐，内部信号线可直接顺着走线槽接入电路仓的电位器模块，无需额外弯折线材，减少信号传输过程中的损耗。在结构强度设计上，外壳采用硬质工程塑料材质，具备足够的抗冲击性能，日常运输、安装以及演奏过程中的轻微磕碰都不会造成外壳变形或内部线圈移位，保证拾音参数的长期稳定性。
