电吉他七弦单线圈拾音器结构设计

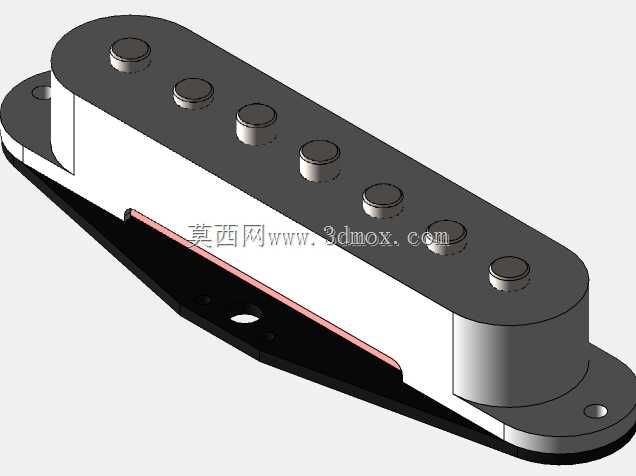

　　这款拾音器是专为七弦电吉他设计的单线圈拾音组件，核心作用是将琴弦的机械振动转化为可传输的电信号，是电吉他发声链路里的核心换能部件，广泛适配斯特拉特型七弦电吉他的琴颈、琴桥安装位，也可用于定制款电吉他的改装与DIY组装场景。从结构设计来看，整体采用长条形阶梯式壳体布局，主体拾音线圈仓为圆角矩形结构，上方沿琴弦排布方向等距设置七个圆柱形磁柱，每个磁柱对应一根七弦吉他的琴弦位置，磁柱顶端做圆弧过渡处理，既避免尖锐棱角磕碰琴弦，也能精准对准每根琴弦的振动中心，保证各弦拾音灵敏度的一致性。底座部分采用带安装孔的延伸法兰结构，两个安装孔分别位于底座长度方向的两端，孔位尺寸适配标准电吉他拾音器安装螺丝规格，

　　安装时可通过螺丝调整拾音器与琴弦的相对高度，以此匹配不同演奏风格的输出增益需求，底座与线圈仓衔接处做了斜切过渡，减少安装时与吉他琴身拾音器槽位的干涉。壳体底部预留了走线槽，用于内部线圈引线的引出与固定，避免安装时挤压线材造成信号断路，线圈仓与底座之间设置了密封垫层，既可以阻挡演奏环境中的灰尘、汗液进入线圈内部造成氧化，也能减少琴身共振带来的多余微音杂音。设计过程中优先考虑了拾音的频响特性，磁柱的排布间距严格对应七弦吉他的标准弦距，从最粗的第七弦到最细的第一弦，磁柱高度做了细微的梯度调整，补偿不同粗细琴弦的振动幅度差异，避免粗弦输出过载、细弦输出不足的问题。外形尺寸上，整体长度适配标准单线圈拾音器的安装槽位宽度，

　　厚度控制在常规拾音器壳体的尺寸范围内，无需对琴身做额外扩槽加工即可直接替换同规格的六弦单线圈拾音器，降低七弦吉他改装的加工成本。线圈绕制仓的内部空间预留了足够的绕线余量，可根据不同的音色需求调整绕线圈数，适配从清亮清音到高增益失真的不同音色取向，壳体采用硬质工程塑料材质，兼顾结构强度与绝缘性能，避免金属壳体带来的信号屏蔽与涡流损耗，保证单线圈拾音器特有的高频通透特性。
