捷豹皮卡车身控制安装固定板结构设计

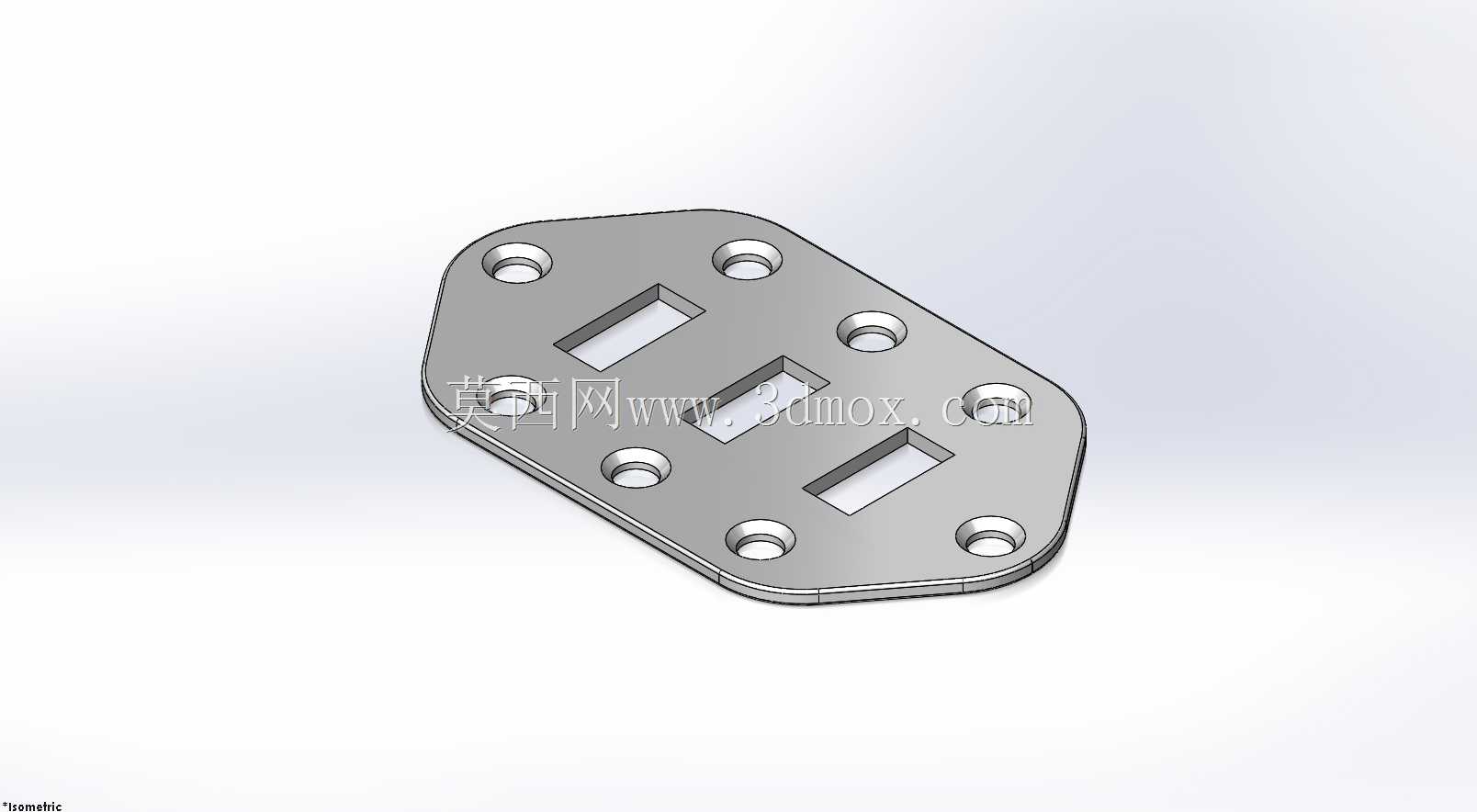

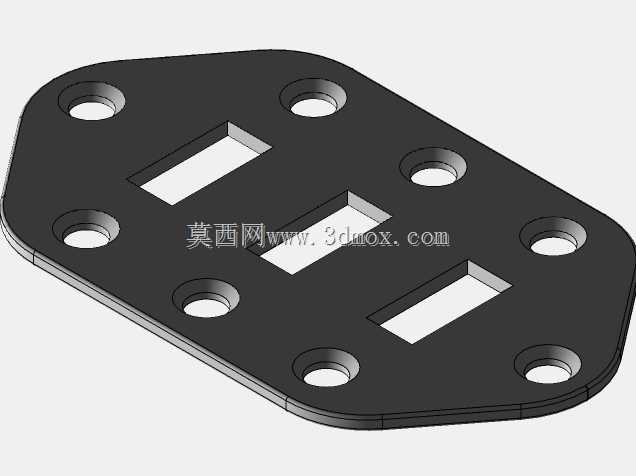

　　这款控制安装板主要应用在捷豹皮卡的驾驶舱内部控制模块安装区域，属于车身电气系统的配套承载结构件，日常使用中需要承托对应的控制继电器、线路接插组件，同时隔绝舱内传导的小幅振动，避免控制元件因为长期颠簸出现接插松动、元件脱焊的问题。从实际装车场景来看，该板件安装在驾驶台内侧的预留安装位，周边紧邻线束走线槽与保险盒总成，安装后不会和周边的转向柱支撑、空调风道结构产生运动干涉，适配皮卡车型非铺装路面行驶的振动工况。设计阶段优先考虑了安装定位的精准性，板件整体采用带圆角的长条形轮廓，周向均匀布置8个沉头安装孔，孔位公差控制在±0.1mm范围内，既可以通过螺栓直接固定在车身预装的焊接螺母座上，沉头结构也能保证安装后螺栓端面不突出板件平面，

　　避免剐蹭后续安装的控制元件外壳。板件中部开设三个不同尺寸的矩形镂空槽，并非减重设计，而是对应控制模块上的三个接插端口预留的走线让位空间，接插件穿过镂空位后可以直接和板件后方的线束总成对接，不需要额外弯折线束，降低了线束装配的应力集中风险，也方便后期维修时直接拔插插件，无需拆卸整块板件。板件厚度根据承载需求设定为2.5mm，材质选用冷轧钢板冲压成型，边缘做了全周倒钝处理，没有锐边毛刺，避免装配过程中割伤线束或者操作人员手部。安装边界上，板件整体外轮廓尺寸控制在120mm×60mm范围内，安装孔的孔距严格匹配捷豹皮卡该位置的原厂安装点位，不需要对车身原有结构做任何打孔修改，直接替换原有老化的控制板即可完成装配。板件表面做了镀锌钝化处理，

　　可以应对驾驶舱内可能出现的凝露、潮湿工况，避免长期使用出现锈蚀剥落，保证结构强度的长期稳定性。从结构受力角度分析，板件的受力点主要集中在八个安装孔位，中部镂空区域的加强筋通过冲压一体成型，不需要额外焊接加强结构，就能保证承托控制模块时的整体刚度，在车辆经过颠簸路面产生共振时，板件的形变量控制在0.05mm以内，不会带动上面的控制元件产生大幅晃动，保证电气连接的可靠性。
