脚踏式浴室收纳垃圾桶结构设计

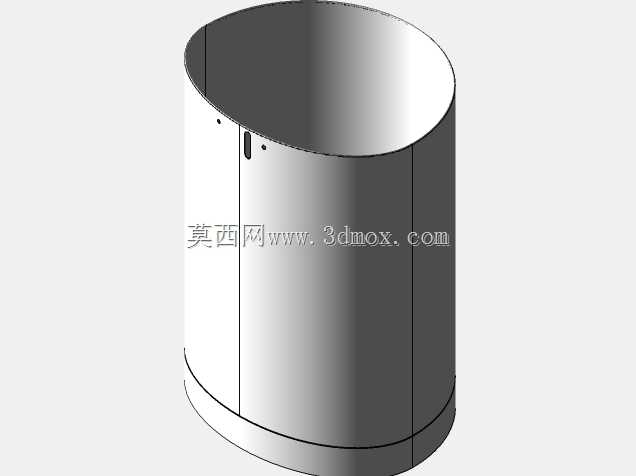

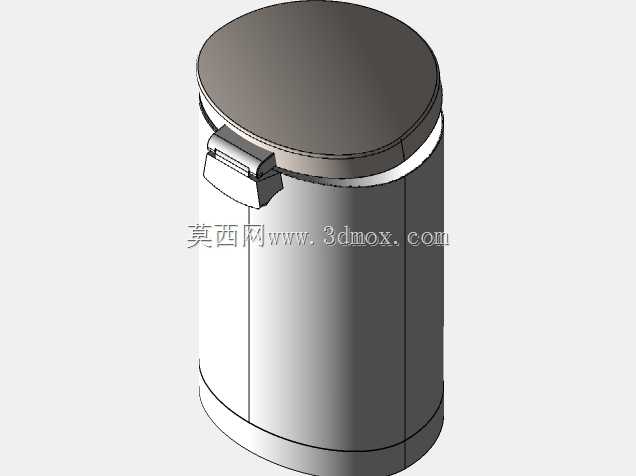

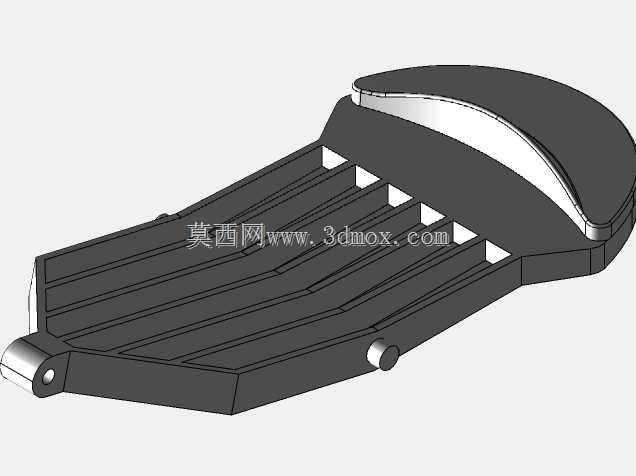

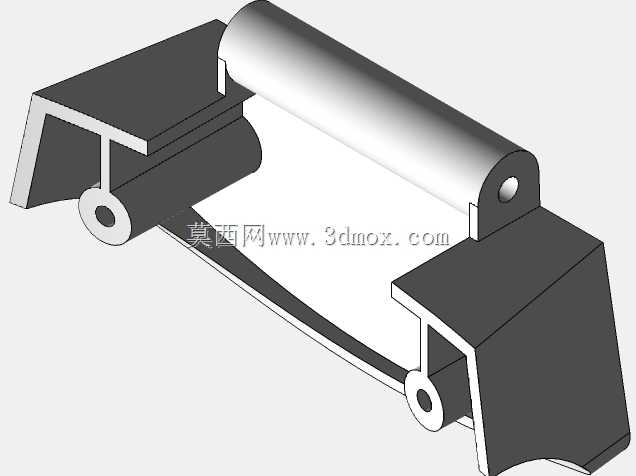

　　这款脚踏式浴室垃圾桶的结构设计，核心围绕卫浴场景的高频使用需求展开，适配家庭卫生间、公共盥洗区等潮湿多水的使用环境，解决常规敞口垃圾桶异味散逸、手动翻盖接触不卫生的实际痛点。整体结构分为外罐、内罐、脚踏传动机构、翻盖四个核心部分，外罐采用前半段半圆柱、后半段半椭圆的复合曲面造型，既规避了纯圆柱造型占用横向空间过大的问题，也能更好贴合卫浴墙角的安装边界，放置时不会出现边角突出磕碰过往人员的情况，曲面过渡处做了R3以上的圆角处理，避免清洁时残留卫生死角，也能降低潮湿环境下的应力集中开裂风险。脚踏传动部分采用内置杠杆式机械配合结构，踏板设置在外罐底部前侧，踩踏行程控制在15mm以内，符合人体工学的施力角度，使用者无需弯腰，

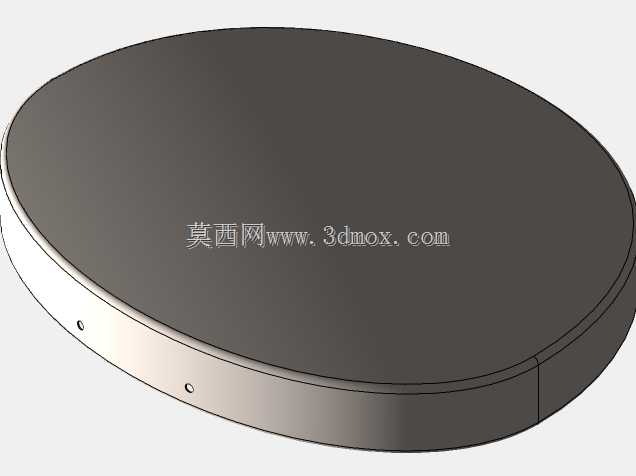

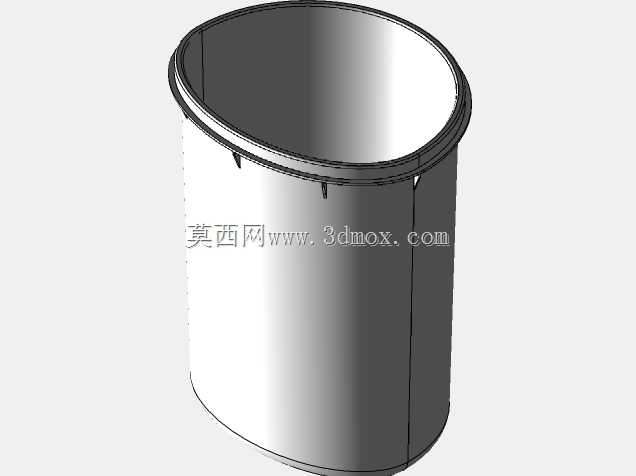

　　仅用脚尖轻踩即可带动翻盖绕后侧转轴开启，传动连杆全部隐藏在外罐侧壁内部，既不会被卫浴环境的水渍、清洁剂腐蚀，也避免外露结构勾挂清洁工具、浴帘等物品。翻盖与外罐的配合面做了一圈嵌入式密封凸台，闭合时能完全遮盖桶口，阻隔桶内异味向外散逸，也能防止淋浴时的水花溅入桶内打湿垃圾造成霉变。内罐采用可提取式结构，边缘做了外翻卷边设计，取出时可以直接挂住垃圾袋的边缘，无需额外设置压圈固定垃圾袋，倾倒垃圾时直接提起内罐即可完成卸载，不会脏污外罐内壁；内罐与外罐的配合间隙控制在2mm，既保证提取顺畅无卡滞，也不会出现放置时晃动异响的问题。整体外形的最大横向尺寸控制在220mm以内，纵向深度适配半椭圆造型最大为260mm，整体高度320mm，

　　刚好适配浴室洗手台下方、马桶侧边的预留空间，不会占用过多通行区域，所有外露棱边都做了钝化处理，避免卫浴空间人员赤脚走动时磕碰划伤。结构建模时完全还原实际装配的配合关系，踏板与转轴、连杆与翻盖的连接位置都预留了合理的装配间隙，可直接用于手板验证与开模前的结构校核，传动机构的杠杆比经过反复调整，保证踩踏力度控制在15N以内，老人小孩都能轻松操作，长期使用也不会出现传动卡滞、翻盖无法闭合的问题。
