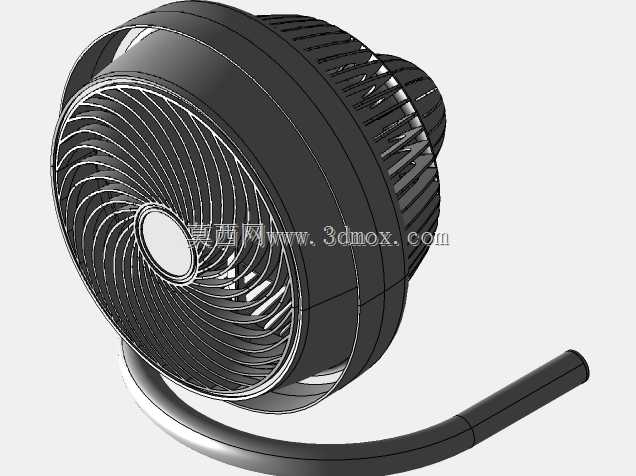

沃纳多扇结构设计三维数模

　　日常通风场景中，普通轴流风扇常存在送风距离短、气流覆盖范围窄、直吹体感生硬的问题，沃纳多扇的核心设计逻辑就是通过特殊的风道结构实现空气的整屋循环，而非单纯的近距离直吹，这类结构在民用通风、小型空间空气置换、设备辅助散热场景中都有广泛的适配性。从结构设计层面看，该扇体的核心在于导流罩与风叶的匹配设计，不同于普通风扇的平直防护网结构，其采用的聚风导流罩可以将风叶推动的气流进行收束，通过螺旋风道的导向形成柱状送风射流，气流在射出后能够沿着墙面、天花板形成完整的循环回路，无需近距离直吹就能带动整个封闭空间的空气流动，在15-20平米的封闭房间内，仅需单台设备就能实现全空间的空气无死角搅动，避免局部空气滞留带来的闷感。

　　设计过程中需要重点考量风叶的叶型扭角与导流罩的锥度匹配，风叶采用大扭角后掠式设计，在相同转速下能够推动更大体量的空气，同时降低叶尖涡流产生的气动噪音，导流罩的内壁做了顺滑的曲面过渡，没有直角突变结构，避免气流在风道内部产生紊流导致的送风损耗与异音。安装边界方面，该类扇体的台式结构底座直径控制在180-220mm区间，整体高度在300-350mm，放置于桌面、地面时不会占用过多空间，底座内置的配重块能够将整机重心控制在底座中心位置，15度范围内的倾斜触碰不会发生翻倒，适配日常家居、办公桌面的放置需求。结构装配上，风叶与电机输出轴采用D型轴配合，避免长期运转出现打滑松动，导流罩与后网罩采用卡扣式连接，无需额外紧固件即可完成装配，

　　后期拆解清理扇叶时无需借助专用工具，日常维护门槛较低。电机安装位设置了橡胶减震垫，能够抵消电机运转时产生的微幅振动，避免振动传递到外壳产生共振噪音，在额定转速下整机运行噪音能够控制在40分贝以内，适配夜间休息场景的使用需求。送风角度调节结构采用阻尼转轴连接，支持上下0-90度的俯仰角度调节，用户可以根据使用需求选择直吹、斜向上吹等不同送风角度，当调整为斜向上45度送风时，气流能够沿着天花板扩散到整个房间，实现无直吹感的空气循环，特别适合老人、儿童等不宜长时间直吹冷风的使用场景。
