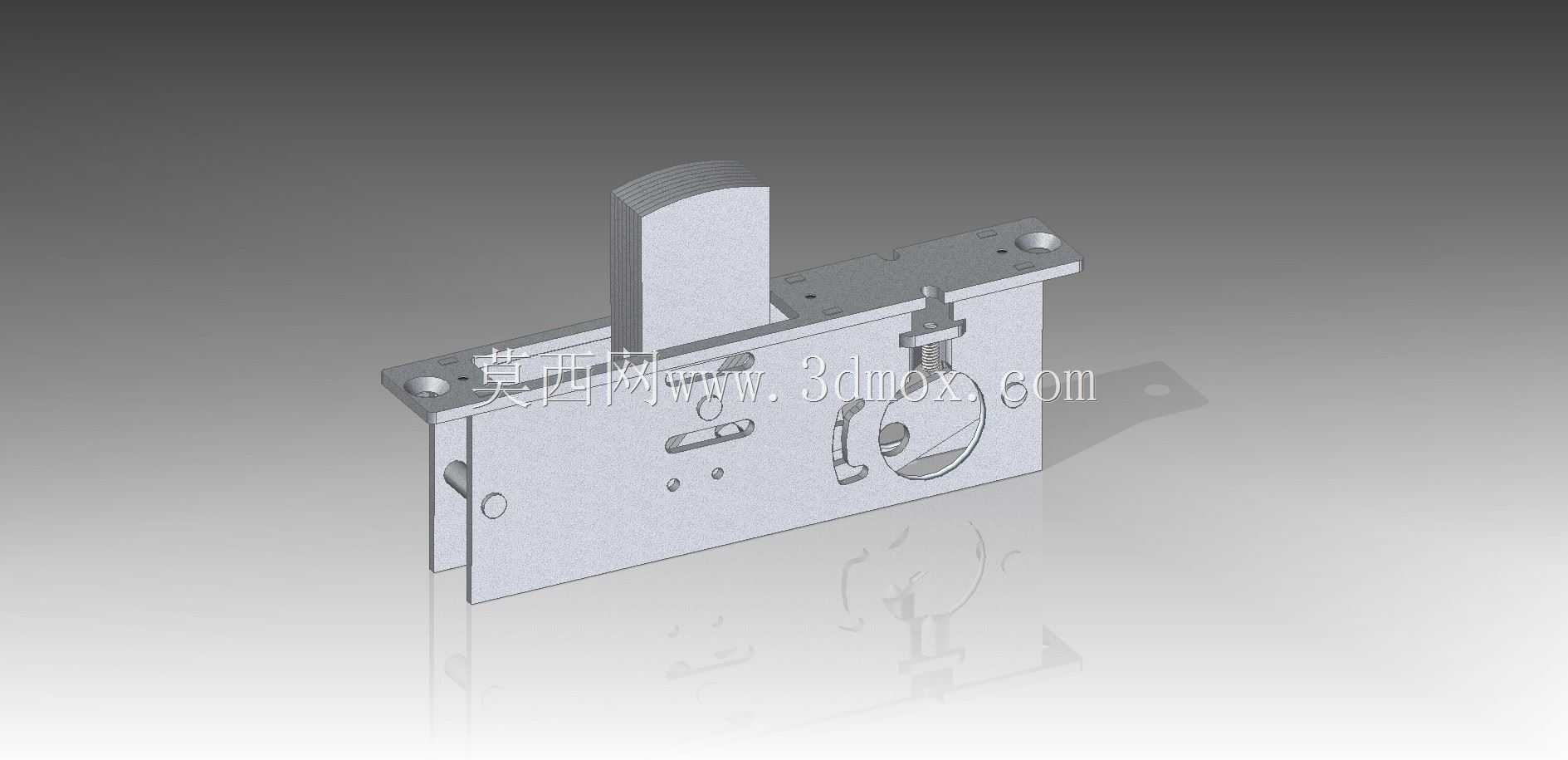

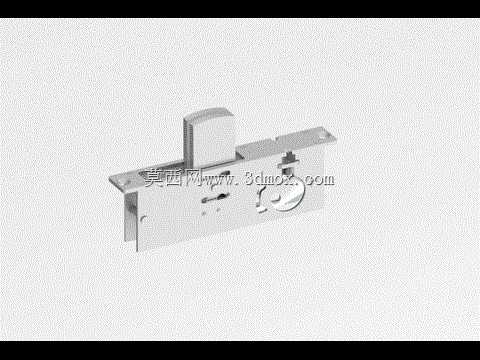

Adams Rite MS1850系列窄边锁具结构

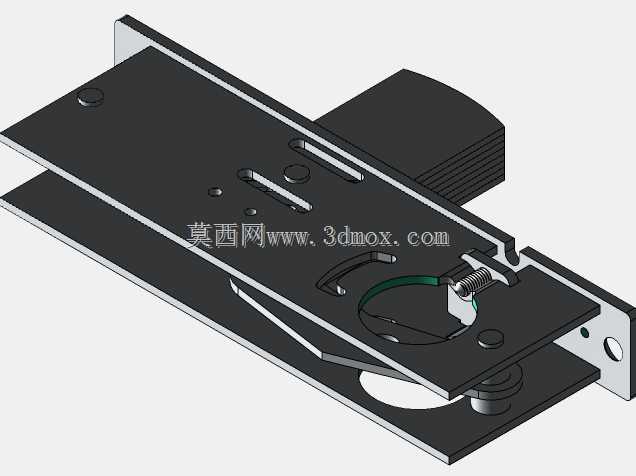

　　这款窄边插芯式锁体主要适配铝合金型材门、窄边框玻璃门这类框体宽度有限的门型，常见于商业办公空间的隔断门、临街商铺的铝合金平开门、写字楼公共区域通道门场景，这类门的框体内部安装空间局促，常规宽度的锁体无法嵌入安装，该款锁体的窄型壳体设计刚好匹配这类安装边界的限制。从结构设计来看，锁体整体采用冲压钢板弯折成型的壳体，内部集成锁舌伸缩机构、拨叉传动组件，锁舌采用斜舌搭配方舌的组合结构，斜舌负责日常关门的自动落锁，实现门体闭合后的基础定位，方舌则在反锁状态下伸出，卡入门框对应的锁扣盒内，提升锁闭后的防撬性能，传动拨叉的尺寸适配常规规格的锁芯拨杆，不需要额外定制传动配件就能和市面常见的欧标小锁芯适配。安装层面，

　　锁体的侧边安装板预留了对应规格的沉头安装孔，孔位间距符合窄边门五金的通用安装尺寸，不需要在型材上额外扩孔或者重新打孔定位，安装时只需要在型材侧边开出对应尺寸的嵌装槽，将锁体整体嵌入槽内，从侧边拧入固定螺丝即可完成锁体的固定，锁体的出线位置（如果搭配电控版本）预留了标准的走线槽，不会和型材内部的加强筋产生干涉。设计过程中优先考虑了窄边框的安装限制，整体壳体宽度控制在适配常规40系列铝合金型材的内部空腔尺寸，锁舌的伸出行程经过优化，既保证锁闭时的啮合深度足够，不会因为门体晃动导致锁舌脱出，又避免行程过长导致开关门时锁舌和门框锁扣的摩擦阻力过大。锁体内部的传动部件采用冲压件搭配铆接结构，减少了多余的紧固件数量，装配工序更简单，

　　同时活动部件的接触面预留了润滑脂存储槽，长期使用过程中不需要频繁加注润滑脂就能保持传动顺畅，斜舌的表面采用圆角过渡处理，关门时不会因为门体和门框的微小错位出现卡滞，即使门体有轻微下垂，斜舌的导向斜面也能顺利滑入锁扣盒内。在实际选型应用中，这类锁体常搭配铝合金门的配套门把手，把手的转轴位置和锁体拨叉的中心距保持一致，安装后把手转动的行程刚好带动锁舌完全收回，不会出现转动不到位导致锁舌无法完全缩回、开门卡滞的问题，锁体的外壳表面采用镀锌处理，在潮湿的临街商铺或者沿海区域的门店使用时，也能抵御一定的潮气侵蚀，减少内部零件锈蚀的概率，延长整体使用寿命。
