马歇尔Cv506款紧凑型监控摄像设备结构设计

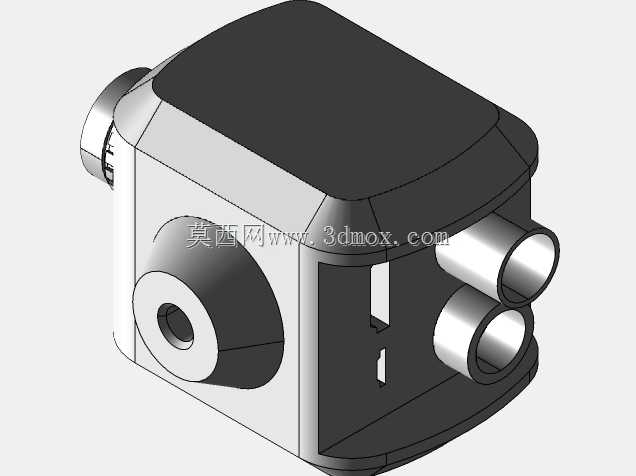

　　这款紧凑型摄像设备的结构设计，首先围绕小空间安装场景做了边界约束，整体采用圆角方型主壳体搭配侧出镜头的布局，主壳体背部预留标准安装基座接口，可适配墙面支架、桌面固定座、设备内嵌安装等多种装配场景，安装基座的连接位做了止转卡槽设计，避免长期使用后设备角度偏移，适配室内办公区域、小型商铺点位、工业设备工位监控等多种安装环境，可在有限的安装空间内完成影像采集功能部署。镜头部分采用可调焦环结构，调焦环表面做了等距防滑齿槽，手动调节时阻尼均匀，无需额外工具即可完成焦距微调，适配不同拍摄距离的取景需求，镜头外圈做了密封台阶设计，可搭配选配的防尘玻璃罩使用，减少多尘环境下镜头表面积灰对成像质量的影响。主壳体采用上下扣合的装配结构，

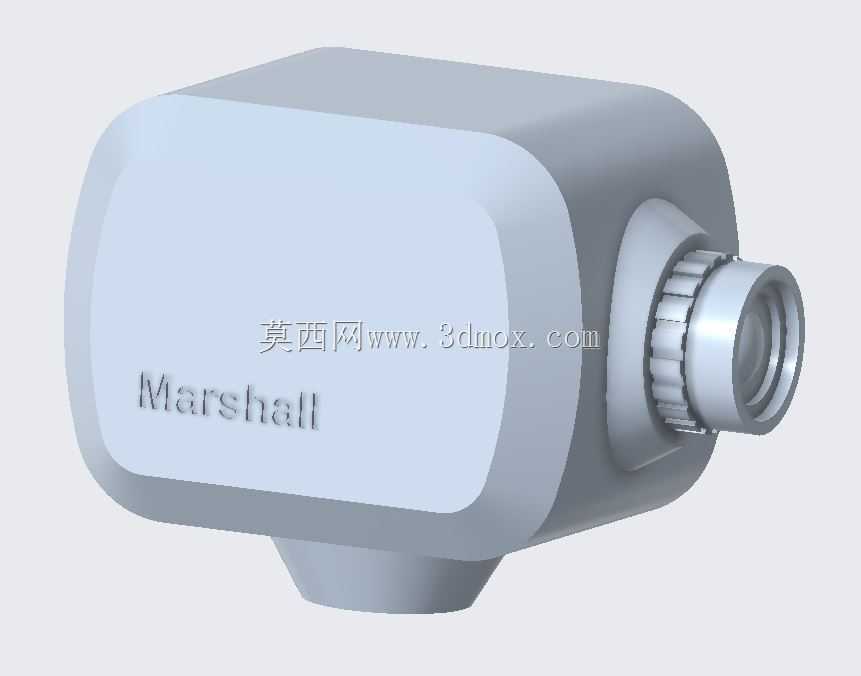

　　接缝处做了错位止口设计，既可以提升壳体装配后的结构强度，也能减少缝隙溢胶、灰尘侵入的问题，壳体表面做了哑光磨砂处理，避免强光环境下外壳反光对周边环境造成光干扰，同时也能减少日常使用中的指纹、划痕残留。壳体正面预留了品牌标识的蚀刻区域，标识区域做了下沉0.2mm的凹槽处理，可采用丝印或者金属铭牌粘贴的工艺完成品牌标识装配，不会因为长期擦拭出现标识脱落的问题。设备内部的腔体布局做了分区处理，镜头模组与主控电路板之间预留了2mm的散热间隙，主控板的发热元件对应壳体位置做了导热凸台，可将工作热量直接传导至外壳散出，无需额外加装散热风扇，降低设备运行噪音与故障概率。出线位置设置在安装基座的中心位，线缆可顺着安装支架内部走线，

　　避免线缆外露影响整体整洁度，同时出线口做了橡胶护线圈结构，可减少线缆弯折时的外皮磨损，提升布线的耐用性。整体外形的边角全部做了R3以上的圆角处理，没有尖锐凸起结构，在人员活动密集的区域安装时，不会出现磕碰划伤的安全隐患。设备的装配螺丝全部采用隐藏式设计，外表面无外露螺丝孔，既提升了外观的整体性，也能避免非专业人员随意拆卸设备造成内部元件损坏。在结构强度设计上，主壳体选用常规工程塑料材质即可满足日常使用的抗冲击要求，安装基座与壳体的连接位做了加厚筋位处理，可承受10N·m的锁紧力矩不出现开裂，适配不同材质安装面的固定需求。
