MAC10型45度平坦冲压金属安装板结构

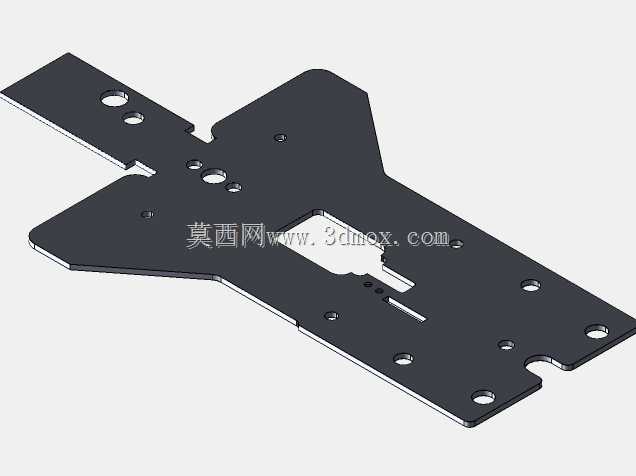

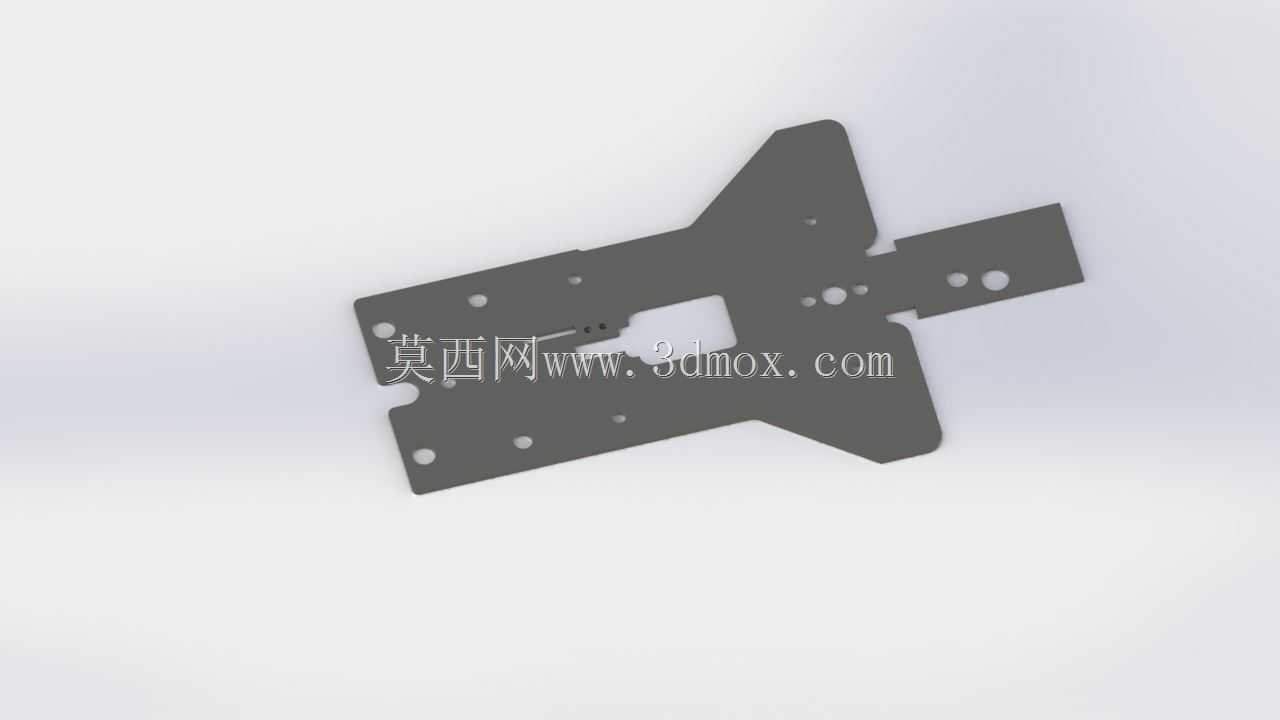

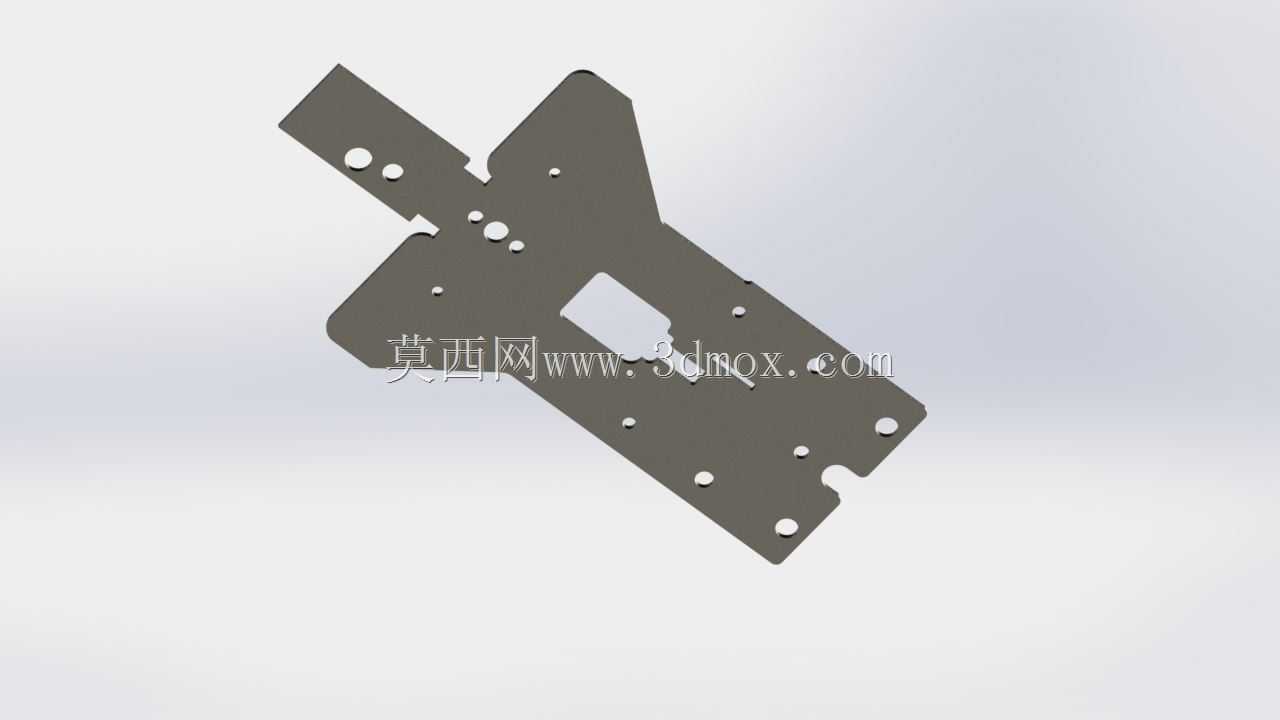

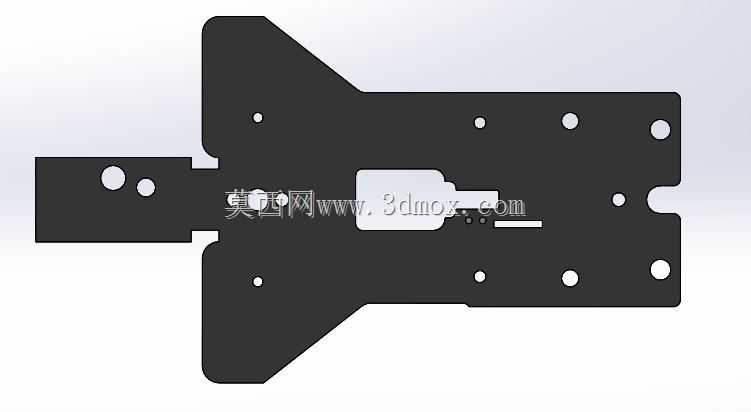

　　这款钣金结构件的设计初衷是适配小型通讯终端的内部承载需求，整体采用平板式冲压成型工艺，没有多余的弯折凸起，完全贴合平坦安装的使用场景。从结构布局来看，板件上分布的多组不同孔径的通孔，分别对应内部元器件的固定螺丝过孔、定位销孔以及走线避让位，中间位置的方形镂空是为核心功能模块预留的安装空间，避免板件与模块产生装配干涉，两端延伸的窄边结构则是为了卡入终端壳体的预设卡槽，实现无额外紧固件的预定位，减少装配环节的零件数量。在实际应用场景中，这类平坦式钣金安装板多用于手持通讯设备的内部骨架，替代传统的塑料支架，具备更好的抗形变能力，在设备受到意外跌落、挤压时，能够为内部的电路板、功能模块提供刚性支撑，避免元器件受外力移位导致的功能失效。

　　设计过程中优先考虑了加工便利性，所有轮廓均采用直线与小半径圆弧过渡，没有复杂的曲面造型，使用常规数控冲床或者等离子切割设备即可完成外形加工，孔位的排布也遵循了冲压加工的工艺要求，相邻孔位的间距、孔位到板边的距离都满足钣金加工的最小壁厚要求，避免冲压过程中出现板件撕裂、变形的问题。从安装边界来看，板件的整体外轮廓完全匹配对应型号通讯设备的内部腔体尺寸，安装后板件边缘与壳体内壁的间隙控制在0.2mm以内，既不会因为间隙过大产生晃动，也不会因为尺寸公差导致装配卡滞，所有固定孔的位置度公差控制在0.1mm范围内，确保装配时螺丝能够顺利穿过孔位对准下方的螺柱，不需要额外的修配调整。板件表面没有设计额外的凸台、压铆结构，

　　完全依靠平面贴合实现支撑，这种设计一方面降低了加工难度，不需要额外的压铆、折弯工序，缩短加工周期，另一方面平坦的表面也更适合贴装缓冲泡棉、导电屏蔽层等辅助材料，在通讯设备中还能起到一定的电磁屏蔽辅助作用，分散电路板的接地接触点，提升设备的电磁兼容性能。在实际选型使用中，这类平板式钣金件可以根据使用场景选择不同厚度的板材，常规使用场景下选用1.5mm厚度的冷轧钢板即可满足强度要求，如果有轻量化需求也可以替换为同厚度的铝合金板材，表面处理采用喷塑或者电泳工艺，提升防锈能力与绝缘性能，避免板件与电路板接触造成短路风险。
