焊接排气用圆形火花熄灭装置结构设计

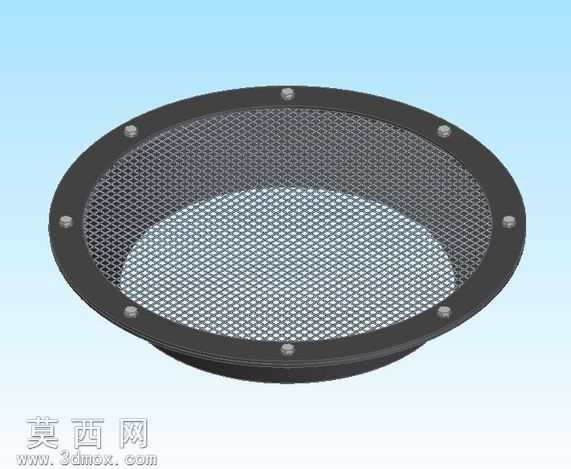

本作品为适配焊接作业排气场景的圆形火花熄灭装置，整体采用三维参数化建模方式完成全结构设计，建模过程中先以基准轴为核心绘制圆形外框的截面草图，通过拉伸凸台命令生成带均匀安装孔位的环形边框，边框上的8个固定孔位采用圆周阵列方式排布，保证安装时受力均匀、定位精准。中间的阻火网部分先绘制菱形网孔的基础单元，通过线性阵列+圆周阵列的组合命令生成整面网状结构，网面与边框的连接位置做了贴合限位的台阶结构设计，避免网面安装后出现松动移位的问题。渲染阶段为环形边框赋予了哑光黑色喷塑金属材质，调整材质的粗糙度参数模拟工业配件的磨砂质感，阻火网部分则赋予细金属编织网材质，通过调整材质的透明度与反光度，还原金属网的通透感与金属光泽，背景选用浅蓝渐变的纯色背景，突出装置本身的结构轮廓。设计思路围绕露天焊接作业的防火需求展开，装置整体为扁平圆形结构，可直接对接排气漏斗的末端端口，高温焊接火花随排气气流经过网面时，会被密集的网孔切割分散，快速降低火花温度，同时阻挡带火星的焊渣飞溅到外部露天环境中，从源头避免火花引燃周边堆放物料的风险。结构设计上兼顾了通风性与阻火效果，网孔尺寸经过反复调整，既保证排气气流可以顺畅通过，不会造成排气口背压过高影响焊接排烟效率，又能有效拦截所有粒径的飞溅火花，边框的安装孔位可适配常规排气端口的固定螺丝，安装拆卸便捷，也便于后期对阻火网进行清理或更换，整体结构无多余复杂部件，生产加工难度低，适合批量制作应用在各类户外焊接作业的排气系统末端。
