手动管割工具三维结构设计模型

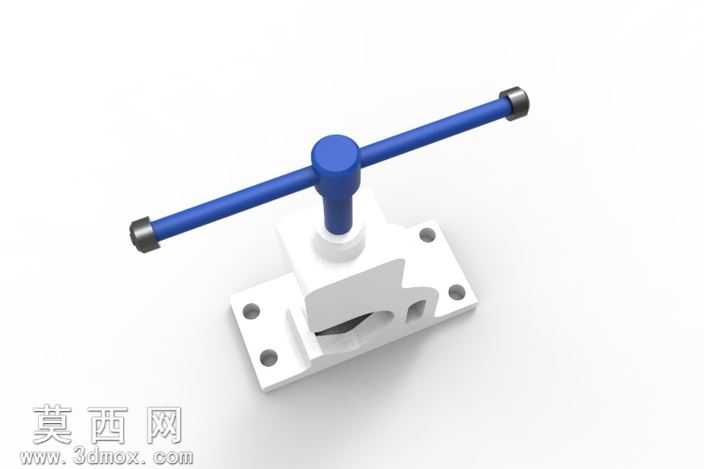

本模型为手动管割类工装工具的三维设计成果，建模阶段采用参数化特征建模逻辑，先从底部安装基座开始搭建，基座预留两个对称的螺栓安装孔，用于工具在工作台面的固定安装，建模时严格把控安装孔的同轴度与基座平面的平面度公差，保证后续装配的基准精度。基座上方集成C型支撑框架，框架与基座采用一体化建模方式，避免装配体出现不必要的配合误差，框架内侧预留割刀的运动导向槽，导向槽的建模采用拉伸切除配合圆角过渡处理，既保证割刀上下运动的直线度，也避免应力集中问题。中部的施压方块为核心传力结构，建模时将其与上方的螺杆传动结构做同轴配合，螺杆顶部设计T型转动手柄，手柄两端做防滑包胶的材质区分建模，手柄与螺杆采用过盈配合的装配关系，转动手柄即可带动螺杆旋转，推动中部施压方块向下进给。施压方块下方安装V型定位块与环形割刀，V型定位块用于适配不同管径的圆形管件，建模时将V型面的夹角设置为90度，保证管件装夹时的对中性，割刀部分采用环形刃口设计，建模时单独拆分割刀零件，方便后续替换刃口的结构迭代。材质渲染阶段，基座、框架、施压方块等受力结构件采用发黑处理的碳钢材质，调整材质的粗糙度参数为0.6，金属度为0.9，还原五金工具的哑光金属质感；手柄部分采用红色酚醛塑料材质，粗糙度设置为0.3，添加轻微的反光效果，模拟工业塑料的触感；割刀刃口部分采用高速钢材质，金属度拉满，粗糙度设置为0.1，突出刃口的锋利质感。渲染时采用三点布光方案，主光源从左上方45度角打光，突出模型的结构轮廓，辅光源从右侧补光消除暗部死黑，顶光勾勒顶部手柄的轮廓，背景采用纯白色渐变，让模型的结构细节清晰呈现。设计思路上，本工具聚焦小口径管件的现场切割需求，整体结构紧凑，无需外接动力源，纯手动操作即可完成管件的固定与切割作业，所有运动部件均做了限位设计，避免操作时螺杆脱出，结构件的壁厚经过力学模拟验证，保证手动施压时不会出现结构变形，同时兼顾了工具的便携性与耐用性，适合水电安装、小型维修场景下的管件加工作业。
