便携式可3D打印急救通气呼吸机结构设计

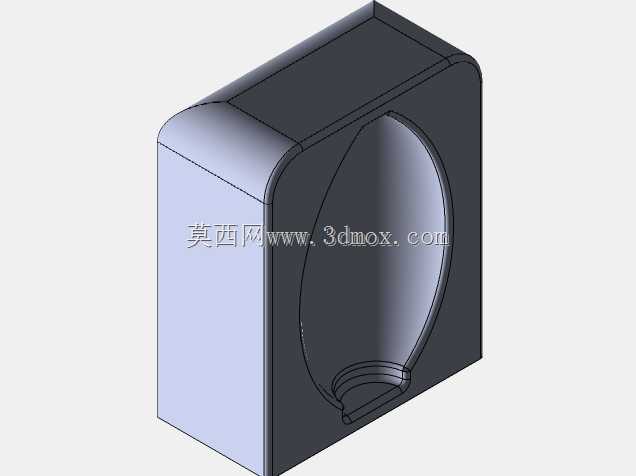

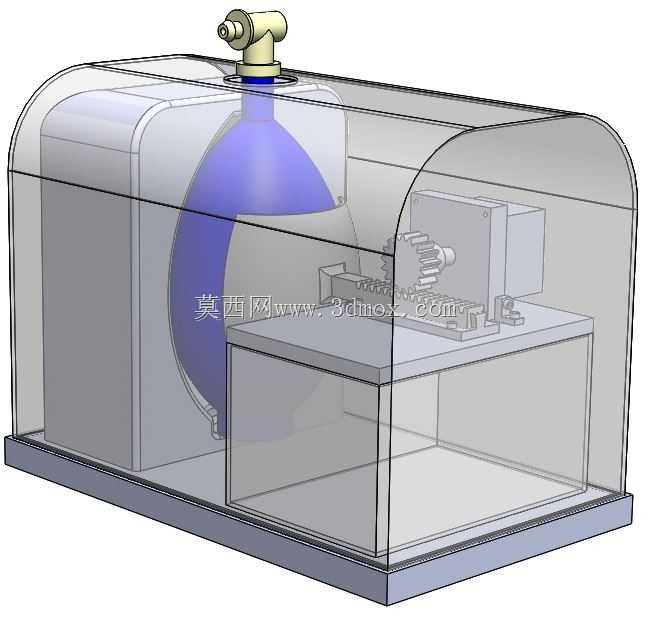

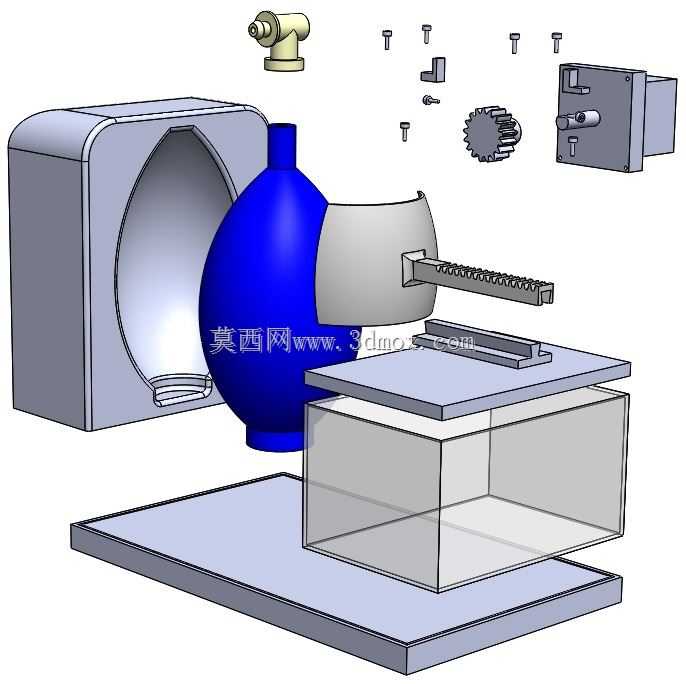

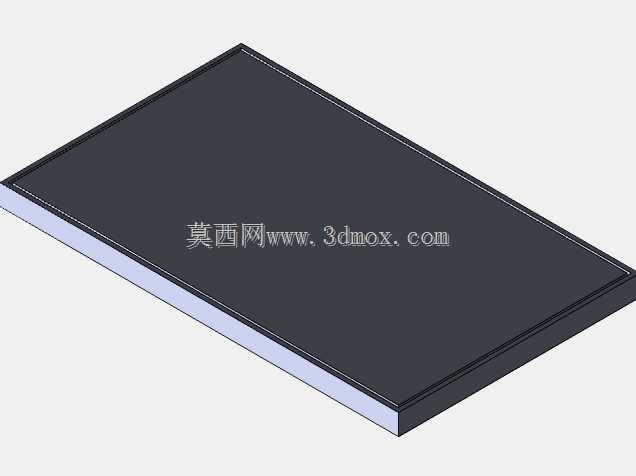

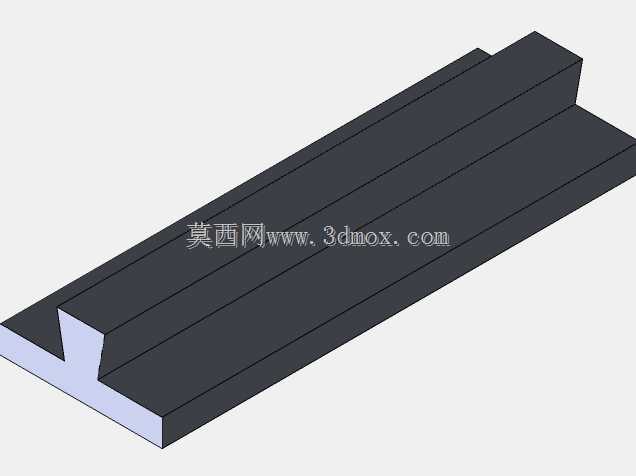

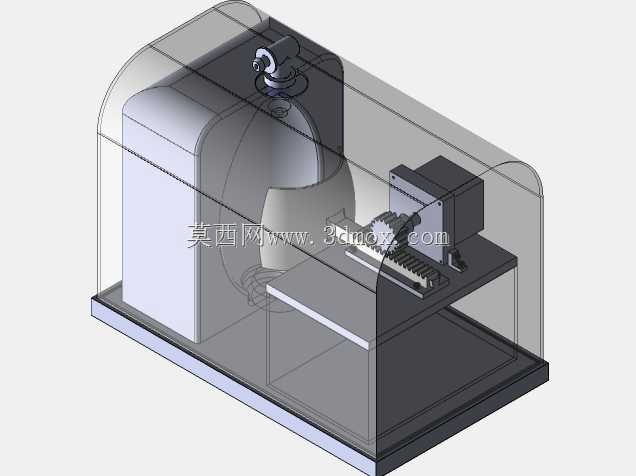

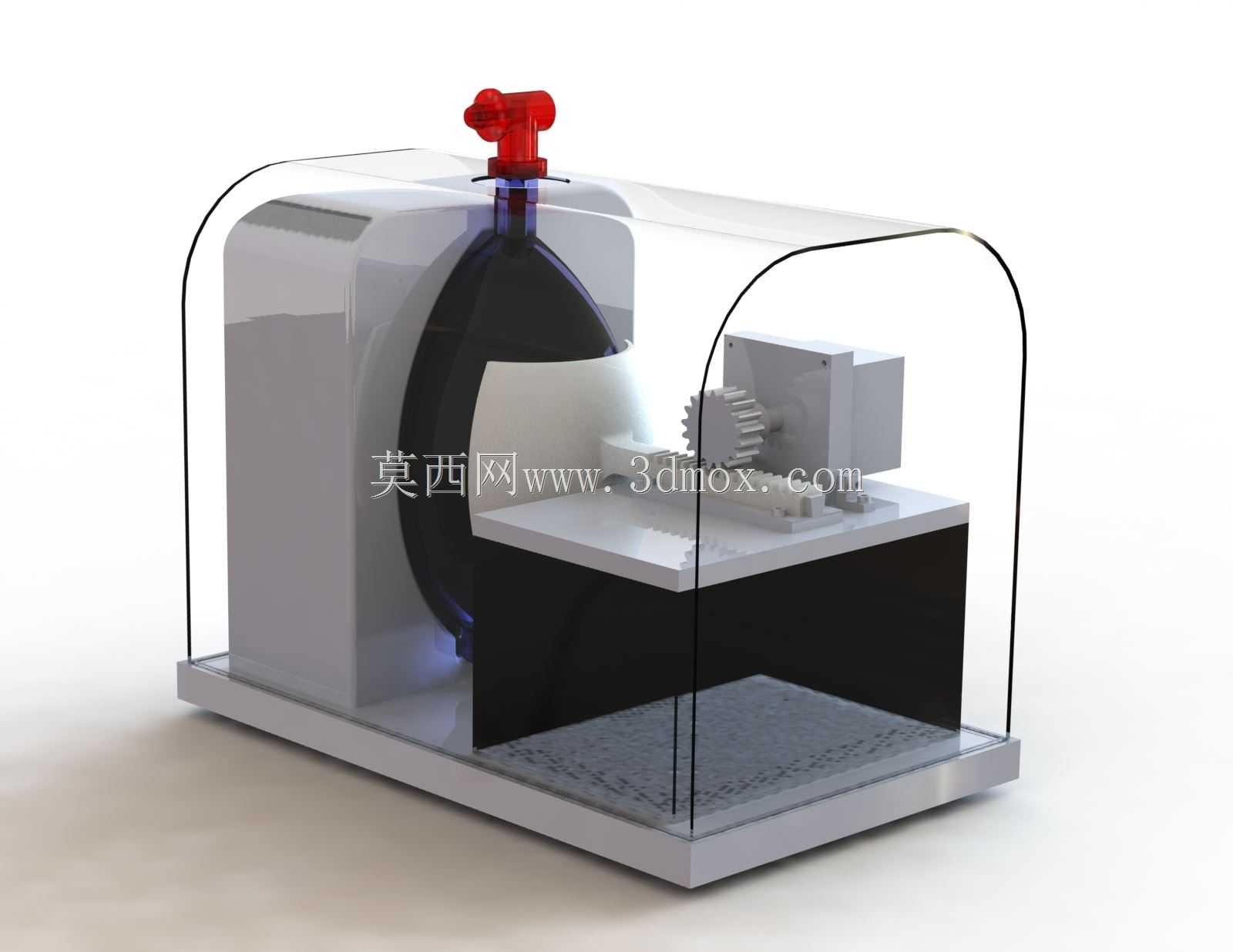

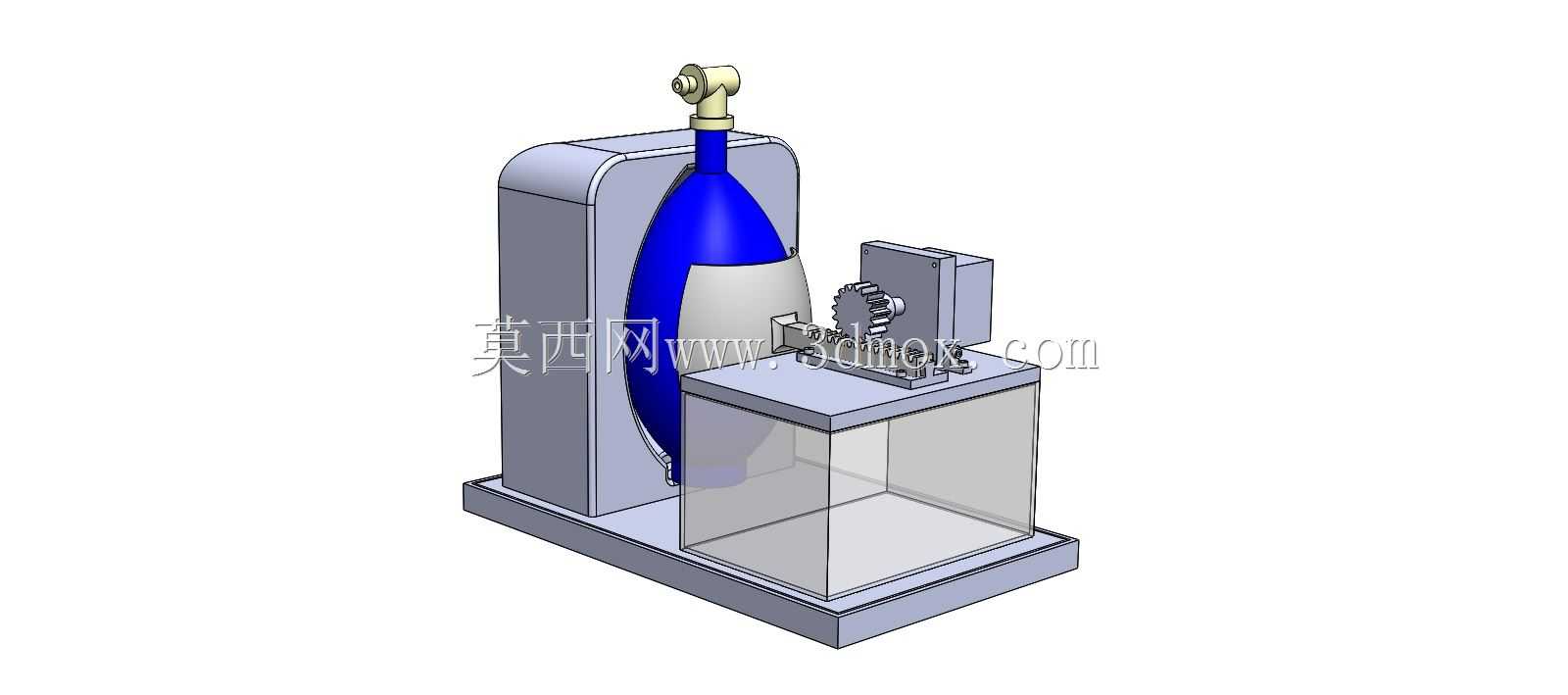

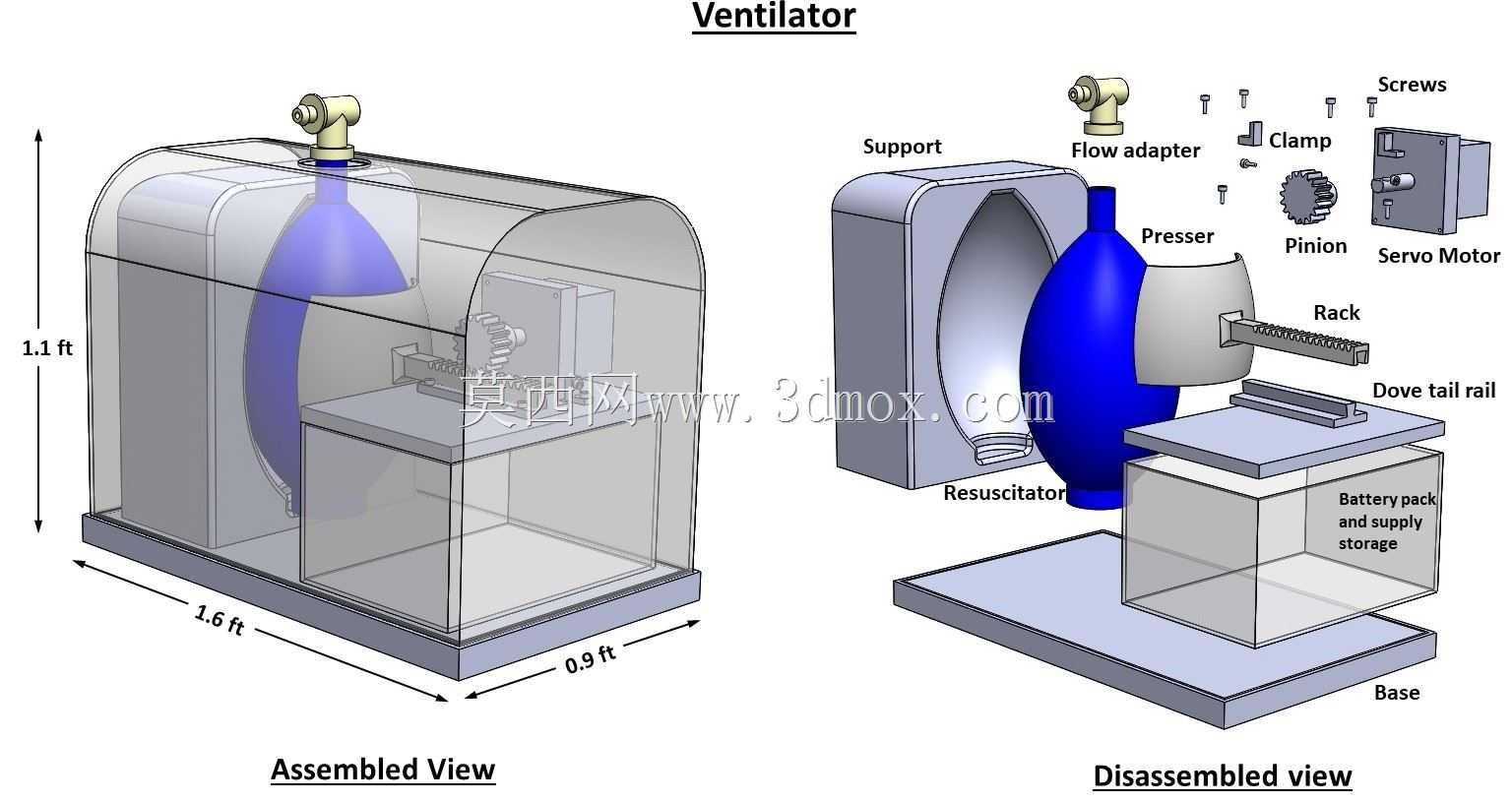

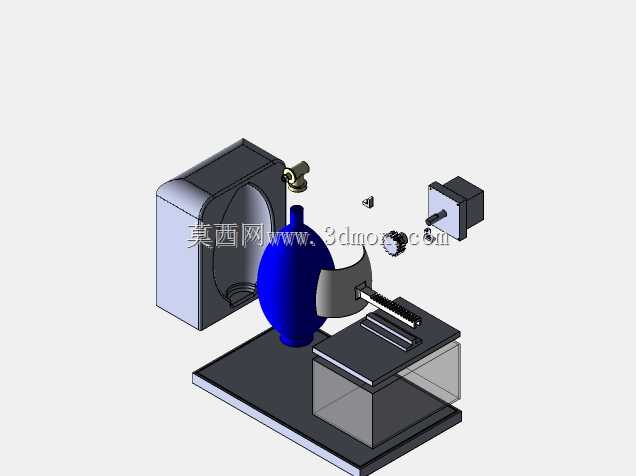

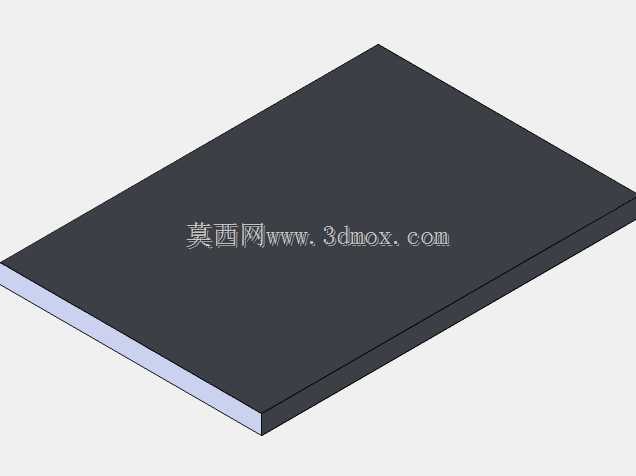

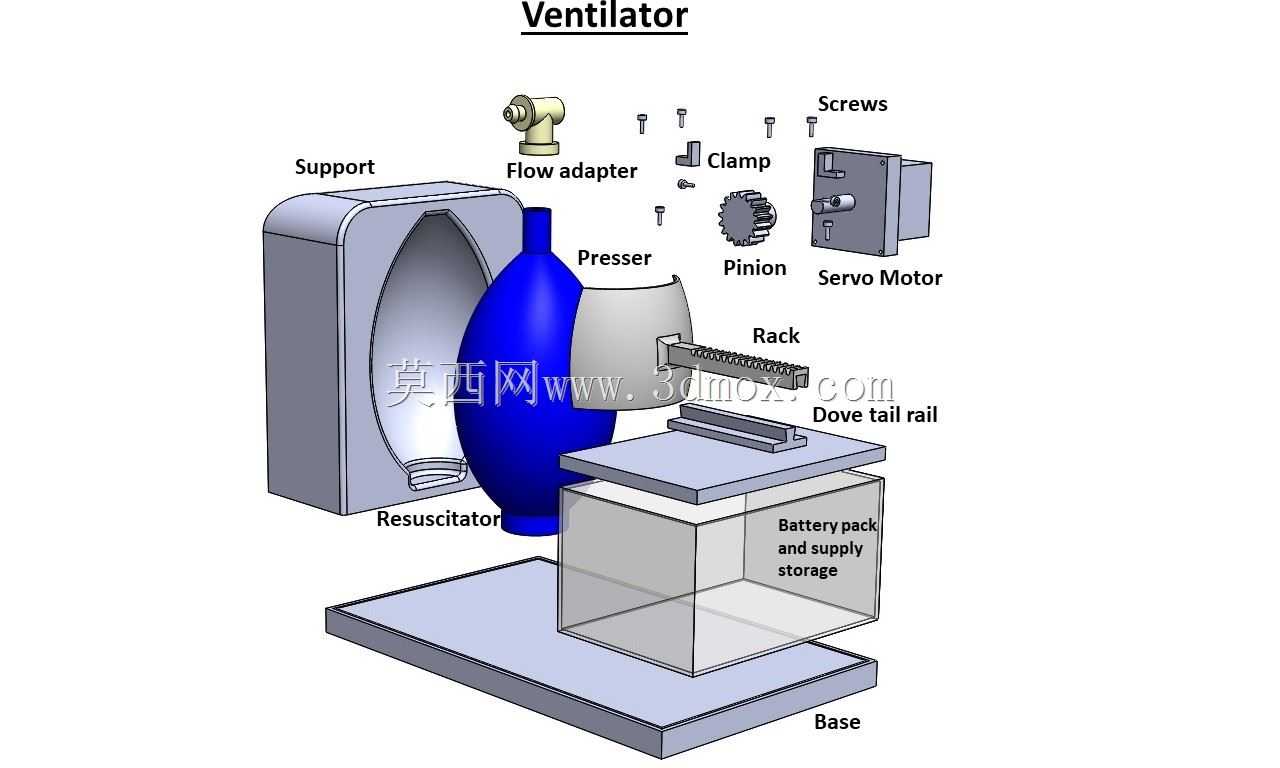

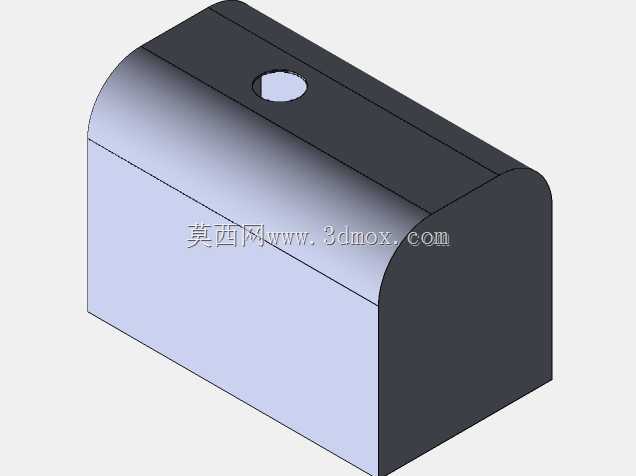

　　这套便携式通气装置的结构设计，核心面向院前急救、基层诊疗点临时供氧、灾害现场应急医疗等缺乏大型固定式呼吸支持设备的场景，整套结构拆分后所有非标准件均可通过桌面级FDM3D打印机完成制作，无需开模或复杂机加工工序，能在应急场景下快速完成组装部署。从结构布局来看，整套装置以平板式底座作为安装基准，底座预留了电池仓与控制电路的安装空间，仓体采用抽屉式滑轨结构，也就是图中标注的燕尾导轨，既可以保证供电模块抽拉维护的顺畅性，也能在设备移动过程中避免仓体松脱，底座的安装孔位统一采用标准M3螺丝规格，和所有结构件的连接孔位通用，减少装配时的配件种类。核心的通气执行单元采用简易复苏球囊作为气体压缩载体，外部的弧形支撑罩完全贴合复苏球囊的曲面轮廓，

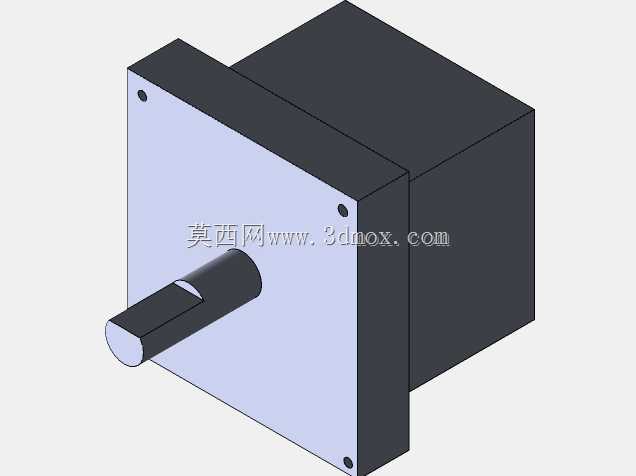

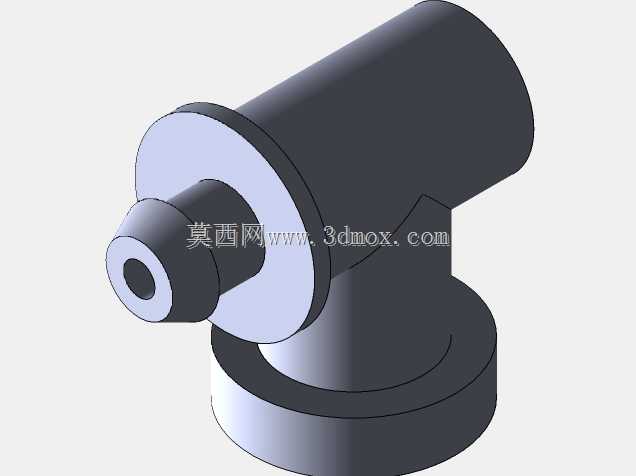

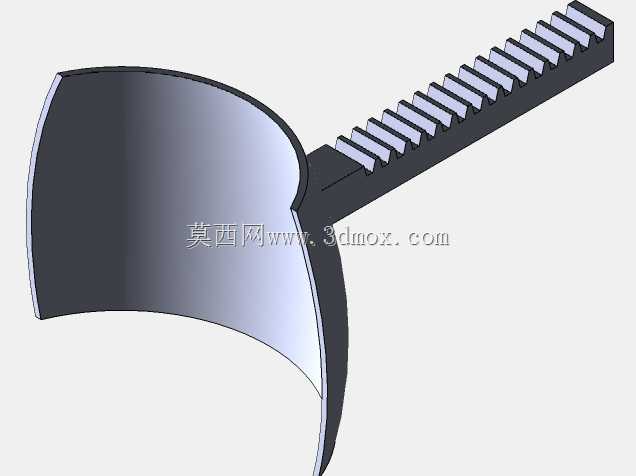

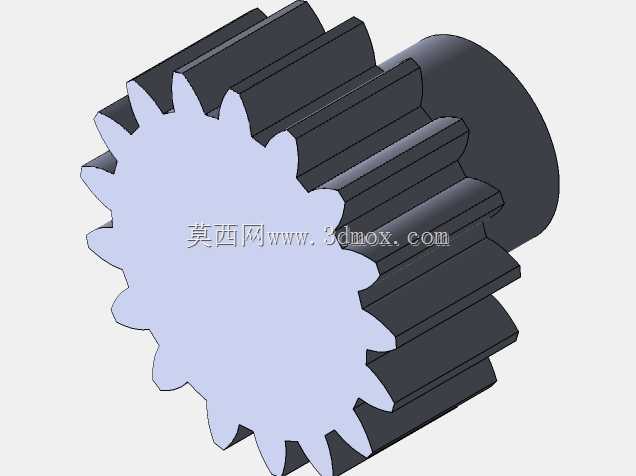

　　避免按压过程中球囊出现侧向偏移导致的漏气问题，按压驱动部分采用伺服电机搭配齿轮齿条的传动结构，电机输出轴连接的小齿轮和齿条啮合，将电机的旋转运动转化为压板的直线往复运动，压板和球囊接触的面做了弧度适配，保证按压过程中球囊受力均匀，通气量稳定。气流输出端的转接头采用标准呼吸管路接口尺寸，可以直接适配通用的吸氧面罩、气管插管接头，无需额外转接头就能和临床常用的呼吸耗材匹配，整套结构的所有连接螺丝均采用统一规格，装配时无需准备多种型号的工具，非传动受力的外壳、支撑类零件壁厚统一设置为2mm，既满足3D打印的强度要求，也能控制整体重量。整套装置组装完成后整体尺寸控制在300mm200mm250mm范围内，可以直接放入常规的急救箱携带，

　　底座底部预留了防滑垫安装槽，放置在平面上使用时不会因为电机运行的振动出现移位，传动部分的齿轮、齿条啮合间隙预留了0.2mm的装配公差，抵消3D打印件的成型误差，避免出现卡滞问题，燕尾导轨的配合面做了0.3mm的间隙设计，无需额外润滑就能顺畅滑动，适合无维护条件的应急场景使用。
