齿轮传动式连杆抓取机械臂结构

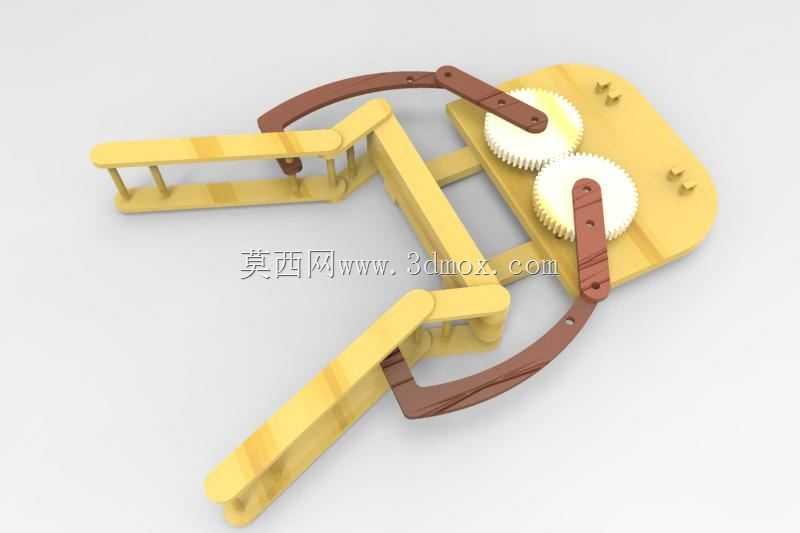

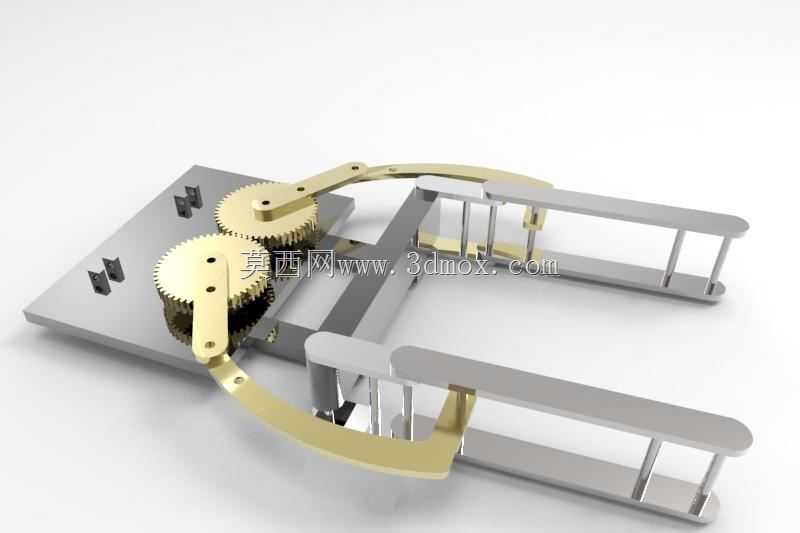

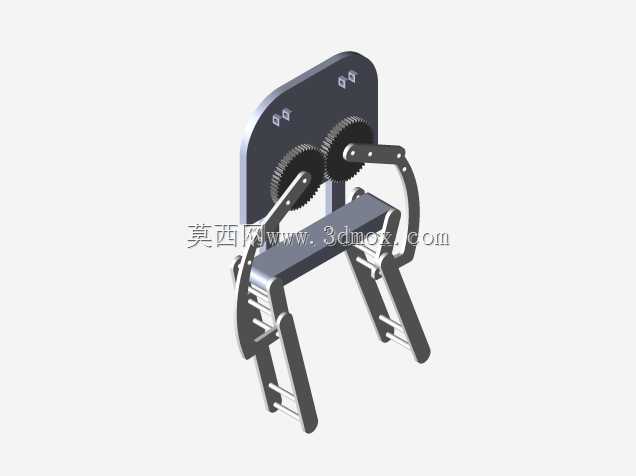

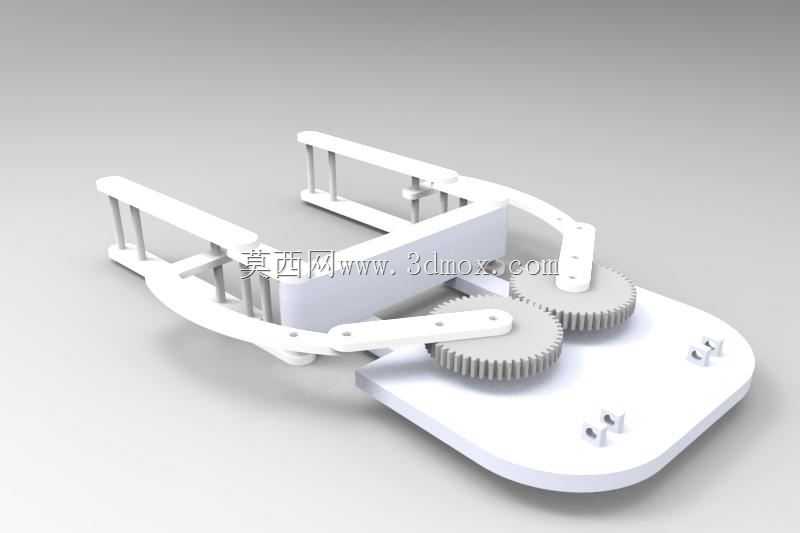

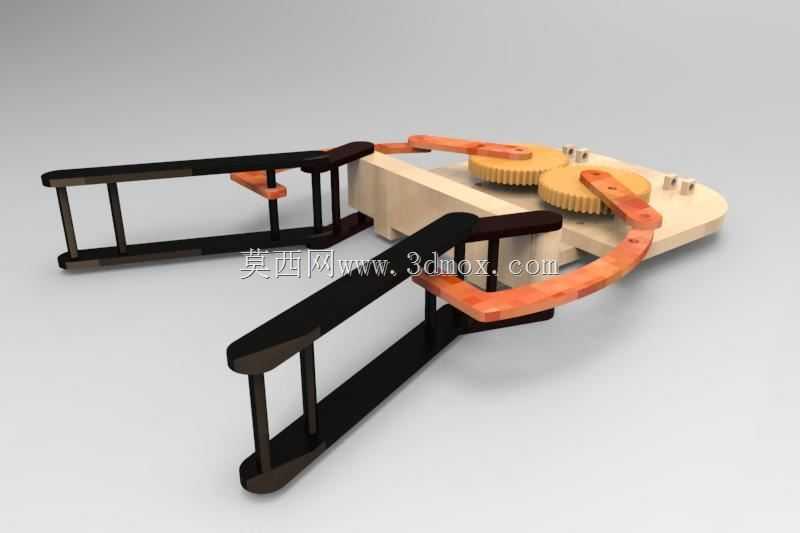

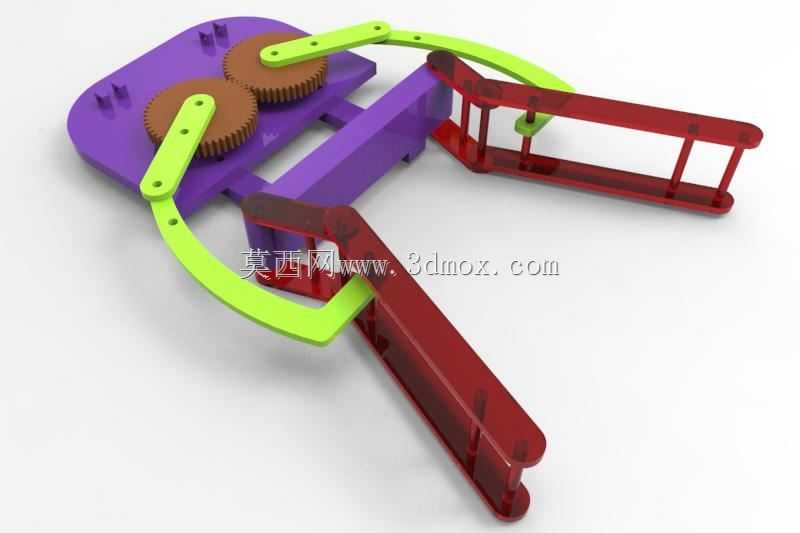

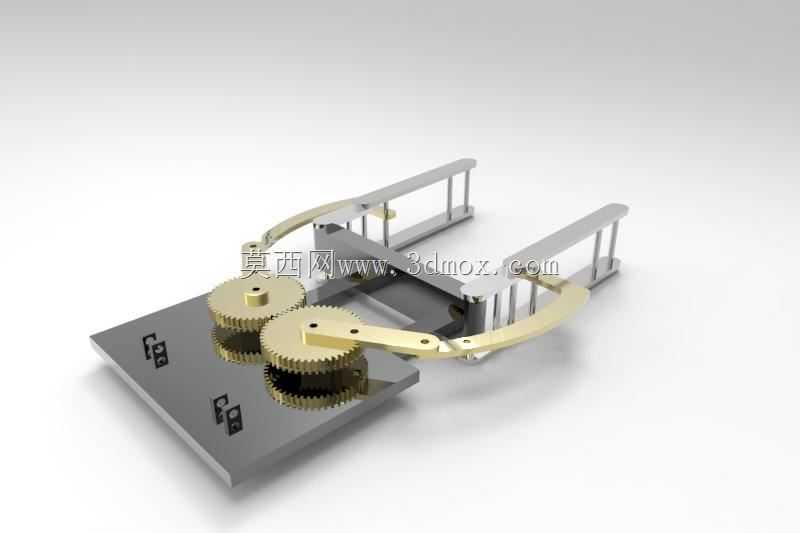

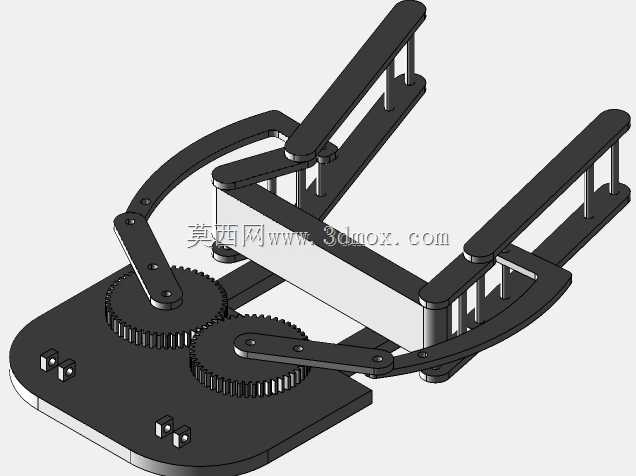

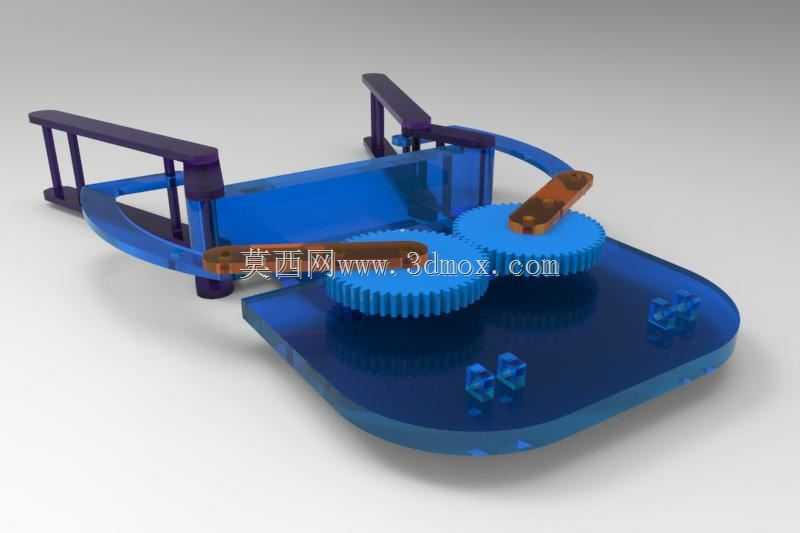

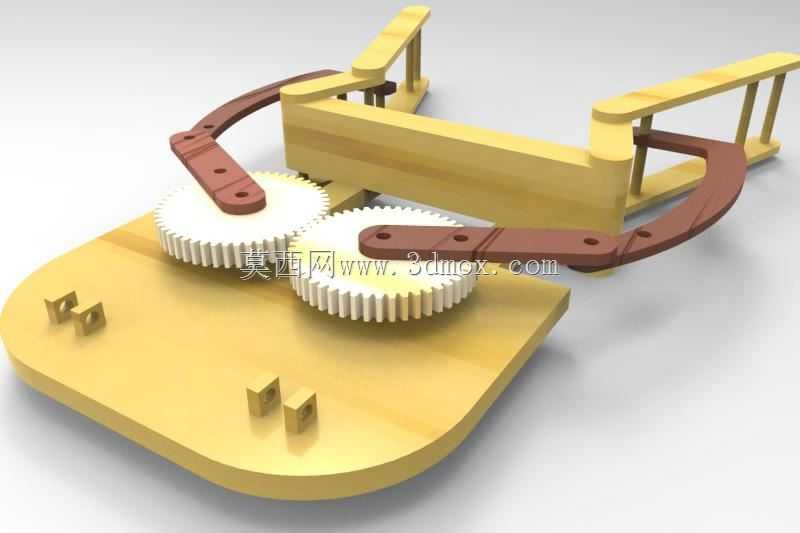

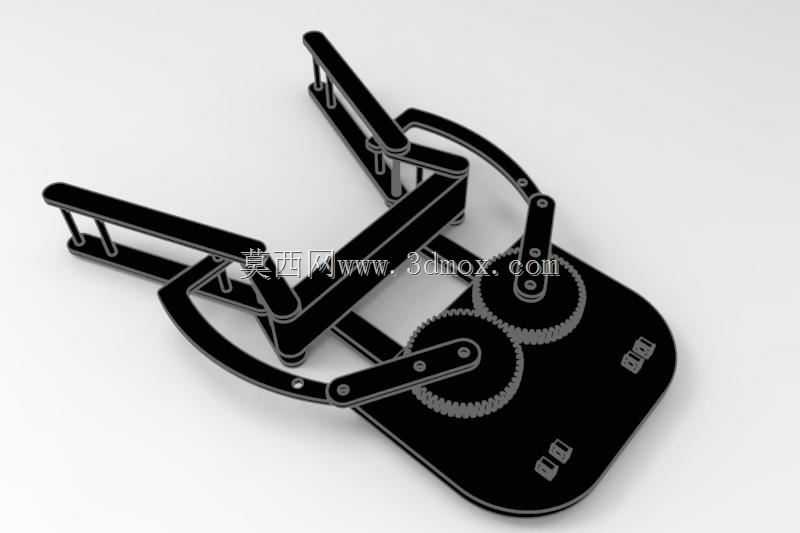

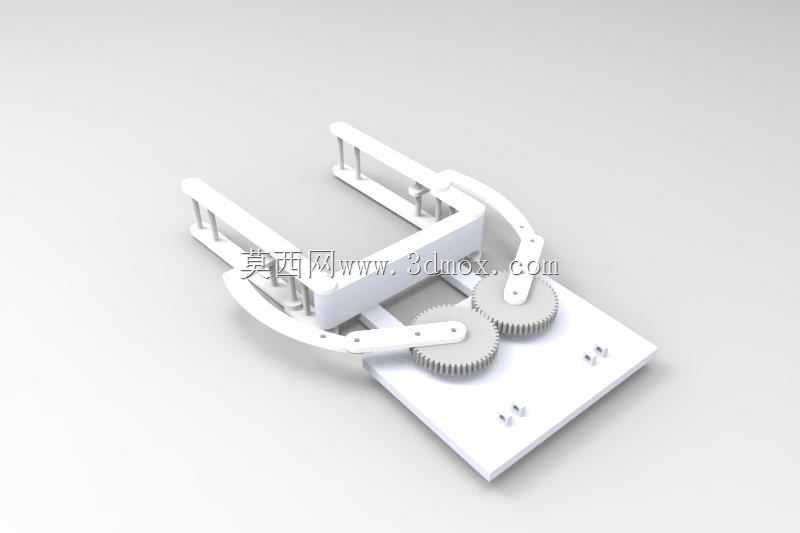

　　这款抓取机械臂采用平面连杆搭配齿轮组的传动方案，整体安装基准为一块平板式底座，所有运动构件均通过铰接点固定在底座平面上，安装时仅需保证底座平面的水平度，预留出臂体展开的扇形活动空间即可，无需复杂的立体安装位调整，适配桌面级演示平台、小型分拣工位的安装需求。从实际应用场景来看，这类结构既可以作为机械原理教学的演示教具，直观展示连杆传动与齿轮啮合的运动逻辑，也可经过尺寸缩放后适配轻型物料的分拣抓取工位，完成小重量规则工件的夹取、转移动作，尤其适合对成本控制要求较高、抓取行程固定的简易自动化场景。设计层面摒弃了复杂的多自由度空间关节结构，全部运动副均为平面转动副，两个夹爪臂通过对称布置的连杆与底座上的啮合齿轮组连接，

　　主动齿轮转动时会通过啮合关系带动从动齿轮同步反向转动，进而带动两侧连杆牵引夹爪完成开合动作，这种对称传动结构能保证两侧夹爪的运动行程完全一致，抓取时对工件的对中性更好，不会出现单侧偏载导致的工件脱落问题。夹爪的开合角度由齿轮的转动行程决定，设计时可通过调整齿轮的节圆直径、连杆的铰接孔位距离，适配不同尺寸范围的被抓取工件，当需要调整夹持力时，仅需在主动轮的动力输入端调整扭矩输入参数即可，无需改动整体结构。构件外形采用等厚度板材切割成型的设计思路，所有零件均为平面轮廓件，加工时可直接通过激光切割、线切割等工艺从板材上加工成型，无需复杂的曲面加工工序，零件的装配仅需通过标准铰接销轴完成，装配难度低，后期维护时更换易损件也十分便捷。

　　底座上预留的两个矩形安装位可用于固定动力驱动元件，比如小型舵机、步进电机均可直接安装在该位置，动力输出轴与主动齿轮直接连接即可传递动力，无需额外设计传动转接结构。臂体在完全收拢状态下整体轮廓不超出底座的边界尺寸，完全展开时夹爪末端的伸出距离可根据连杆长度参数调整，常规设计参数下，其抓取范围覆盖底座前方扇形区域，夹爪内侧可根据被抓取工件的外形加装防滑垫，提升抓取时的摩擦力，避免硬质工件夹取时出现打滑。整个结构的运动逻辑清晰，没有冗余的构件设计，传动路径短，动力传递过程中的损耗较小，在无额外负载的演示场景下，仅需很小的驱动力即可完成完整的开合动作，长期运行时铰接点的磨损也相对均匀，只需定期在铰接位置添加润滑脂即可保证运动顺畅。
